手动台式切管工具三维结构设计

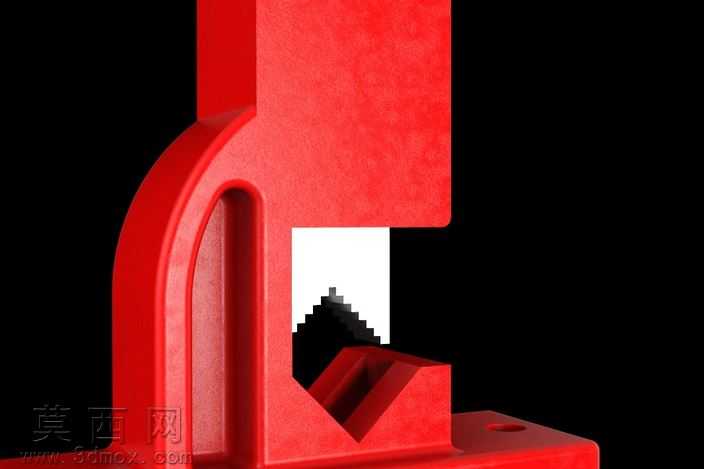

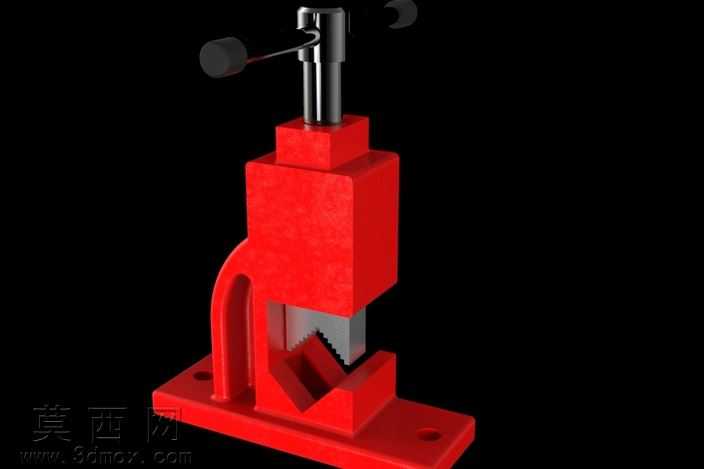

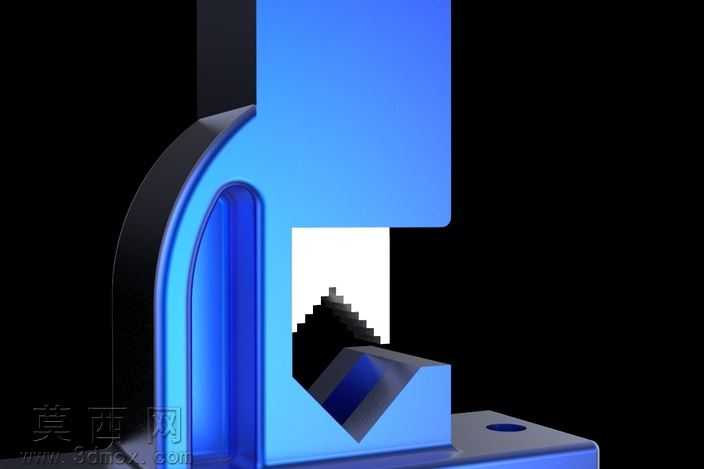

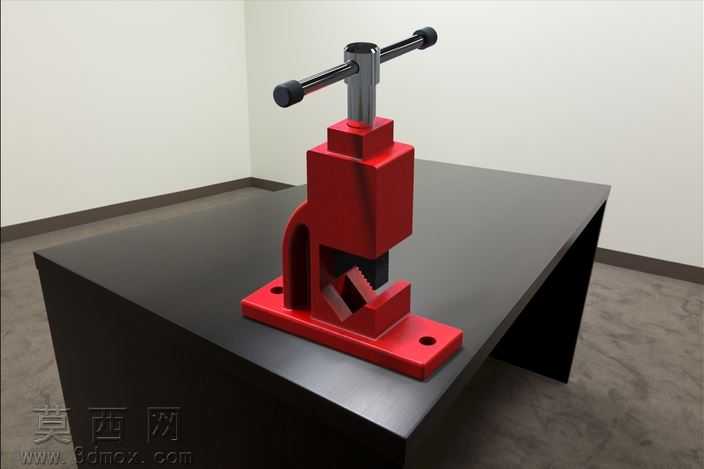

本作品为手动台式切管工具的三维设计方案，建模过程中严格遵循机械加工工具的实际尺寸比例，在Creo软件环境下完成全参数化建模，所有特征均采用可编辑的参数化草图配合拉伸、切除、倒角、阵列等基础建模命令生成，确保模型后续可根据实际加工需求快速调整尺寸参数。模型整体结构分为底座支撑单元、主体承压单元、手动施压单元、管件夹持裁切单元四个核心部分，底座部分设计有两个对称的安装固定孔，可通过螺栓将工具整体固定在工作台面，避免裁切作业时工具移位，底座与主体承架采用一体化结构设计，保证整体结构的刚性，减少作业过程中的形变。主体承压单元为中空箱式结构，内部预留施压螺杆的运动行程空间，侧面设计有弧形减重槽，在不损失结构强度的前提下降低工具整体重量。手动施压单元采用T型转杆配合梯形传动螺杆的结构，转杆两端包裹防滑握套，增大操作时的摩擦力，梯形螺杆具备良好的自锁性能，施压过程中不会因管材反作用力出现回退，保障裁切作业的稳定性。管件夹持裁切单元设置有带防滑齿纹的V型定位槽，可适配不同直径的金属或塑料管材，裁切刃口采用斜口设计，降低裁切过程中的阻力，只需转动T型手柄即可带动压块下行，配合底部刃口完成管材的整齐切断。材质渲染阶段，对工具主体的金属结构部分采用哑光红色喷塑金属材质，还原实物表面的细腻磨砂质感，传动螺杆、转杆等运动部件采用抛光镀铬金属材质，呈现光亮的金属反光效果，握套部分采用黑色防滑橡胶材质，还原橡胶的哑光漫反射特性，场景搭建时将模型放置于深色哑光工作台面，搭配柔和的室内环境光，通过多角度打光突出模型的结构轮廓与材质差异，阴影效果柔和自然，清晰展现各部件的装配关系与结构细节。设计过程中充分考虑手动工具的人机工程学需求，T型转杆的长度、施压行程、操作高度均符合普通人手操作的舒适区间，V型夹持槽的齿纹深度经过合理设计，既可以牢固夹持管材避免打滑，又不会在管材表面留下过深的压痕，整体结构无冗余部件，零件数量少，加工工艺简单，适合小批量量产，可广泛应用于水电安装、管路维修、小型五金加工等场景的小直径管材裁切作业，模型装配过程中严格校验各运动部件的干涉情况，确保螺杆升降、压块下行的全程无卡滞、无部件干涉，完全符合实际产品的装配与运动逻辑。
