适配6mm直流电机轴的机器人行走轮结构

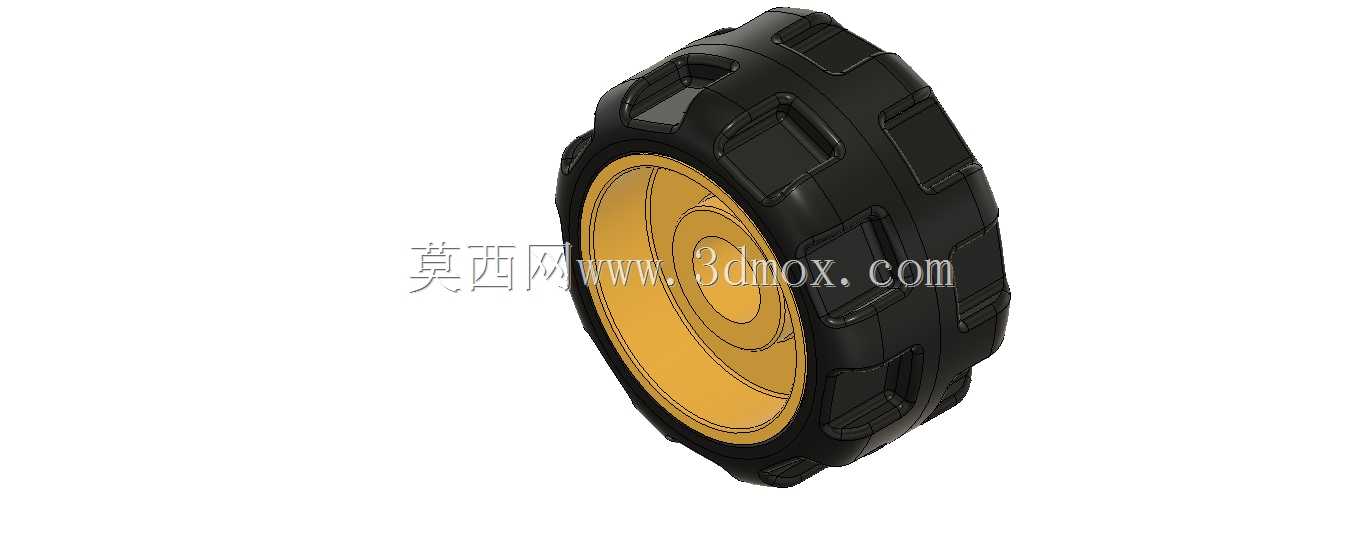

　　做小型移动机器人、科教类玩具行走机构设计的时候，轮体和驱动轴的匹配度往往是最容易被新手忽略的细节，很多人做结构时随便找个轮子模型改孔位，最后装上去要么跑起来偏心抖振，要么轴孔配合松垮，带载的时候丢步打滑，尤其是适配6mm直径输出轴的小型直流减速电机，这类电机普遍用在桌面级教育机器人、小型智能玩具车、循迹避障实训平台上，轮体的设计直接决定了整机行走的稳定性。这款轮体在设计时首先把安装边界卡死，轴孔严格匹配6mm直径的电机输出轴，轮毂内侧做了轴向定位的止口结构，装配时轮体贴紧电机输出端的轴肩，不需要额外加轴套就能限制轴向窜动，避免行走过程中轮子逐步移位蹭到车体侧板。轮缘部分采用了分块式的凸筋防滑结构，没有做整圈连续的胎面花纹，

　　而是把防滑凸块沿周向均匀分隔，每块凸块都做了小角度的拔模斜度，既方便注塑生产时脱模，也能在硬质地面、地毯、桌面等不同接触面行走时，通过凸块的形变提供足够的抓地力，同时不会因为整圈胎面太软导致转向时侧滑量过大。轮毂部分采用了内凹的辐条式结构，没有做成实心轮毂，在保证整体结构强度的前提下尽可能降低轮体自身的转动惯量，要知道小型直流电机的启动扭矩本身不大，轮体转动惯量过高的话，频繁启停、正反转切换的时候会给电机轴带来额外的冲击负载，时间长了很容易导致电机输出轴的轴承磨损加快，甚至出现堵转烧驱动板的问题。轮体的径向尺寸经过匹配计算，和常用的6mm轴直流减速电机的转速区间适配，在电机额定转速下能让小型机器人达到0.1-0.

　　3m/s的常规行走速度，既不会因为轮径太小导致行走速度过慢，也不会因为轮径过大让电机输出扭矩不够，遇到小坡度或者轻微障碍物就卡停。在装配兼容性上，轮毂外侧预留了紧定螺钉的安装孔位，用户可以根据实际负载情况选择过盈压装或者紧定螺钉锁止的固定方式，要是做轻载的玩具类应用，直接把轮子压到电机轴上靠配合摩擦力就能传动，要是做带载的实训机器人，拧紧紧定螺钉就能避免大扭矩输出时轮体和轴之间打滑。轮体的宽度也做了优化，不会过宽增加不必要的滚动阻力，也不会过窄导致行走时侧向稳定性差，在常见的100-200mm轮距的小型机器人底盘上，搭配这款轮子做原地转向时，胎面的滑动摩擦阻力处于合理区间，不会给转向舵机或者差速驱动的电机带来额外负载。

　　做三维建模的时候，轮体的胎面和轮毂是分特征建模的，后续如果要调整胎面硬度或者轮毂颜色，可以直接拆分特征做双色注塑的结构调整，不需要整体重构模型，对于做结构迭代的工程师来说，改型的时候只需要调整对应部分的参数，比如要适配不同粗糙度的行走面，只需要修改胎面凸块的高度和排布角度，要适配不同的安装空间，只需要调整轮缘的宽度参数，不需要重新绘制整个轮体的草图。另外轮体内侧做了均匀的减重槽，除了降低转动惯量之外，也能减少注塑生产时的材料用量，同时避免厚壁位置出现缩痕，整个轮体的壁厚保持均匀过渡，没有出现壁厚突变的位置，从生产工艺的角度也能降低注塑件的内应力，避免成品放置一段时间后出现形变偏心的问题。在实际选型应用中，这款轮体除了用在小型教育机器人、智能玩具车上，也可以用在小型自动导引搬运小车的从动轮、桌面级自动化设备的送料机构行走轮上，只要驱动轴是6mm直径的输出端，都可以通过微调轴孔的配合公差来适配，不需要重新设计轮体的整体结构。
