适配3D打印的8mm规格钉板销结构

　　在工装夹具、小型实验台架以及快速迭代的非标设备搭建场景中，销类连接件始终是保障构件定位精度、拆装便捷性的核心基础零件，这款适配3D打印工艺制作的8mm规格钉板销，正是面向小批量定制、快速验证场景设计的专用连接件。从实际应用场景来看，这类钉板销主要用于多孔洞排布的标准钉板上，可快速挂载小型工具、固定轻质工装治具、搭建临时实验支架，在创客空间、教学实验台、小型装配工位的辅助固定环节中使用频率极高，相比传统金属切削加工的销钉，采用3D打印制作的该款销件无需开模、可按需快速制作，能适配不同场景下的个性化安装需求。

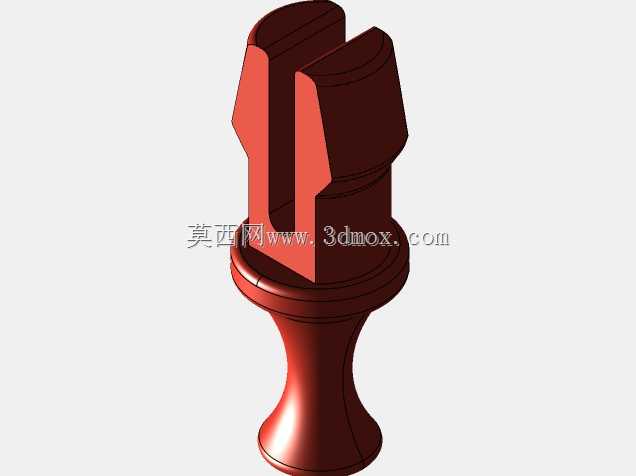

　　从功能特性层面来看，该销件头部采用开槽式弹性结构设计，插入钉板对应孔径后，开槽结构可凭借材料自身的弹性形变产生径向张紧力，避免销件在挂载轻载物品时出现松脱滑落的问题；中部设置的环形凸台可作为安装限位结构，插入钉板后凸台端面与钉板表面完全贴合，精准控制销件的插入深度，避免销件过度插入导致的挂载面倾斜问题；下部的收腰型握持段做了圆弧过渡处理，既方便操作人员插拔施力，也能减少应力集中，提升反复插拔过程中的结构耐用性。

　　设计思路上，这款销件全程围绕3D打印的工艺特性做了针对性优化：所有棱边均做了R0.5以上的圆角处理，避免FDM打印过程中出现尖角翘边、层间结合力不足的问题；整体结构无倒扣、无悬空角度超过45度的特征，打印时无需额外添加支撑结构，既减少了打印材料的损耗，也省去了后续去除支撑的打磨工序，打印完成后仅需简单去除层纹即可直接投入使用。开槽的宽度尺寸经过反复验证，既保证了足够的弹性张紧量适配8mm标准安装孔的公差范围，也避免开槽过宽导致头部结构强度不足、反复插拔后出现断裂的问题。

　　从外形尺寸与安装边界来看，该销件的适配安装孔径为8mm，可兼容市面上绝大多数标准孔距的工业用钉板、教具用洞洞板；头部开槽段的最大外径略大于8mm，自然状态下的过盈量控制在0.2mm以内，既保证插入后的张紧固定力，也不会因为过盈量过大导致插拔困难、甚至胀裂钉板孔洞；中部环形凸台的直径比安装孔径大4mm，可提供足够的限位支撑面，挂载时的受力可均匀传递到钉板表面，不会出现局部应力集中压损钉板的情况；下部握持段的最小直径控制在6mm，符合成年人手指捏持的舒适尺寸范围，插拔时无需借助额外工具即可徒手操作。实际使用中，该销件的单颗额定挂载载荷不超过2kg，完全满足挂载手动工具、小型料盒、轻质治具的使用需求，若采用高强度工程塑料打印，还可进一步提升载荷能力，适配更多工业场景的临时固定需求。
