按动式红色商务签字笔外观结构设计

　　日常办公场景中，按动式签字笔的使用频率远高于传统插拔帽款，核心原因在于其单手即可完成出芯、收芯操作，无需额外腾出手处理笔帽，在会议记录、快速签批、现场巡检记录等场景下，操作效率优势明显。这款红色外观的签字笔在结构设计上，首先考虑了手持握持的人机工程边界，笔身采用等直径圆柱段搭配前端收窄的锥形过渡，握持段直径控制在11mm左右，适配绝大多数成年用户的握持指围，长时间书写不会出现硌手的问题，前端锥形段的收锥角度经过反复调整，既保证笔尖伸出后有足够的观察视野，方便用户精准对准书写位置，也避免锥度过大导致的握持位置前移、书写稳定性下降的问题。

　　笔夹部分采用与笔身一体化的同色弧形结构，区别于传统外置金属夹的设计，这种一体式笔夹在建模时需要重点考虑卡扣的弹性变形量，夹片根部与笔身的连接位置做了0.8mm的薄壁过渡，保证夹片在夹持笔记本、工装口袋布料时，有足够的回弹余量，不会因为反复弯折出现断裂，夹片末端做了圆弧导角处理，避免刮坏衣物或者纸张表面。笔身的分模线设置在笔夹对侧的轴向位置，合模后不会在握持区域留下合模痕，影响手持触感，笔身表面做了高光质感的外观处理，建模时对所有棱边都做了R0.2的小圆角过渡，避免锐边导致的外观质感下降，也能减少日常使用中磕碰掉漆的概率。

　　按动结构隐藏在笔身内部，从外观上看不到多余的结构缝隙，笔身尾部的按动按键与笔身外圆做了齐平设计，按键边缘做了下沉0.3mm的止口，既保证按动时的触感反馈清晰，也避免按键突出导致的误触问题。笔尖部分采用金属材质的锥形笔尖套，与笔身前端的锥面做精准配合，配合间隙控制在0.05mm以内，既保证笔尖套安装后没有松动晃量，也方便后期更换笔芯时的拆卸操作，笔尖的出芯长度控制在3mm，既保证书写时笔尖有足够的伸出量，不会让笔身前端蹭到纸面，也避免出芯过长导致的笔尖弯折变形问题。

　　从安装边界来看，整笔的内部腔体直径控制在8.5mm，可以适配市面上绝大多数通用规格的按动中性笔芯，不需要定制专属笔芯，降低了后期使用的替换成本，笔身的总长度控制在140mm，收起状态下可以轻松放入常规的工装口袋、笔袋隔层中，不会因为长度过长导致携带不便。在结构强度设计上，笔身壁厚控制在1.2mm，采用常规的注塑工艺即可生产，既保证笔身受到日常挤压时不会出现开裂变形，也不会因为壁厚过大导致的材料浪费、整体重量过重的问题，整笔重量控制在18g左右，长时间手持书写不会出现手部疲劳的问题。

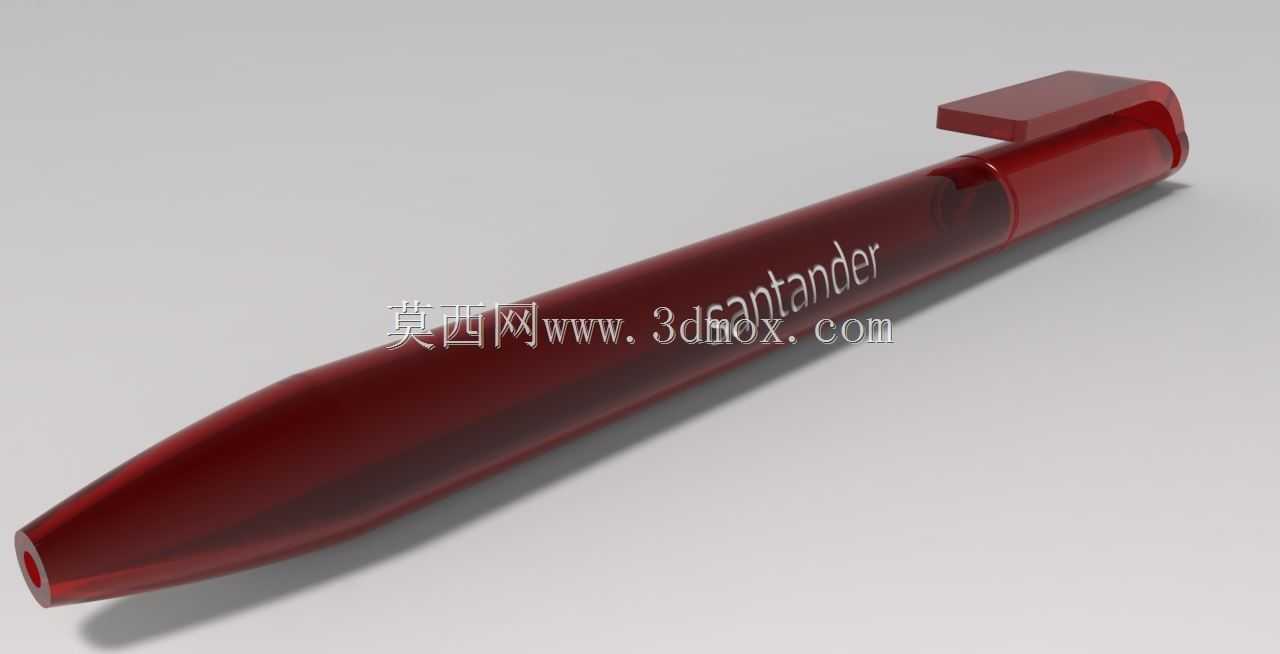

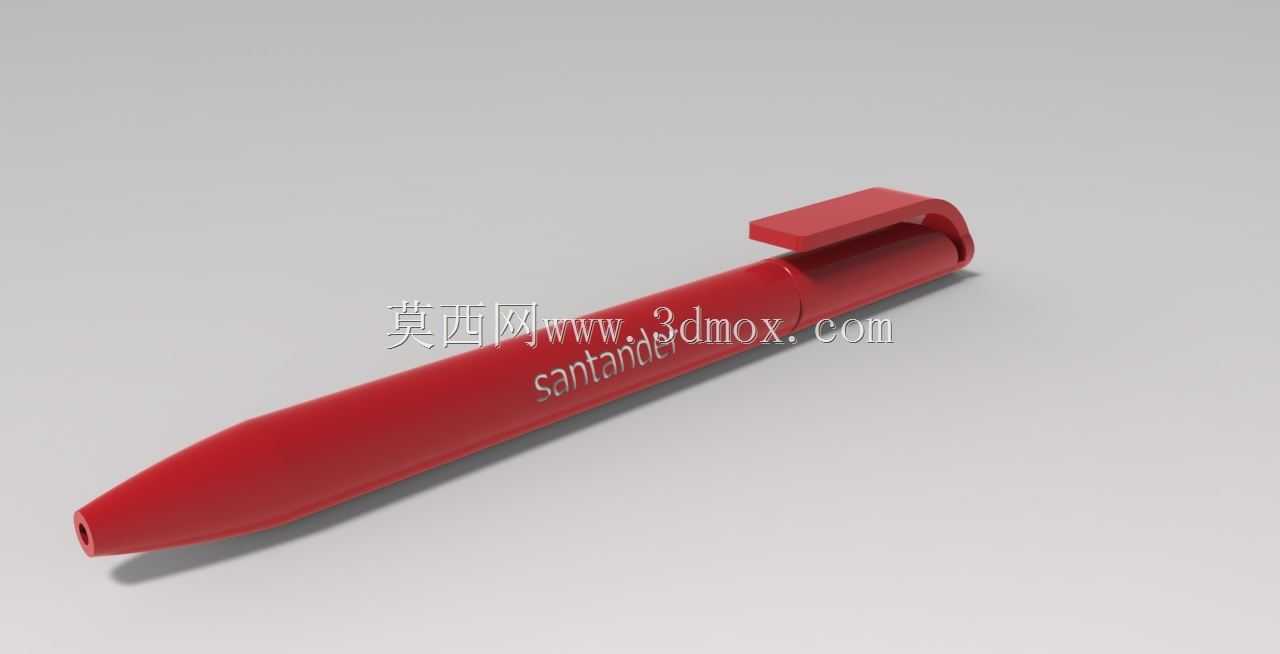

　　这款笔的外观采用高饱和度的红色配色，在一堆常规黑、蓝色的办公文具中辨识度很高，适合作为办公场景的公用签字笔，不容易和其他人员的私人文具混淆，笔身表面没有多余的防滑纹理设计，依靠高光表面的细微阻尼感保证握持稳定性，同时光滑的表面更容易擦拭清洁，在车间现场、实验室等容易沾到污渍的场景下使用，只需要用抹布简单擦拭即可恢复干净外观，不会在纹理缝隙中残留污渍。建模过程中，所有配合位置都做了拔模角度处理，轴向拔模角度设置在1.5度，保证注塑生产时可以顺利脱模，不会出现粘模、拉伤的问题，笔夹的弹性臂位置做了加厚处理，反复夹持1000次以上也不会出现塑性变形，保证长期使用的结构可靠性。
