球锥组合几何结构教学演示模型

　　在机械类专业的工程制图、空间几何解析课程教学场景中，这类球锥组合结构模型是帮助学习者建立空间形体认知的核心教具，同时也可作为曲面相交、相贯线求解练习的建模参照载体，广泛应用于工科院校的工程实训中心、职业院校的机械基础课堂，以及面向入门结构工程师的三维建模技能培训场景中。不同于工业生产中直接用于设备装配的功能零件，这类几何组合模型的核心用途是拆解空间曲面的相交逻辑，把抽象的数学几何关系转化为可直观观察的实体结构，让学习者能够从不同视角观察球体、圆锥体、圆柱体等基础回转体在不同空间位置下的相交状态，理解相贯线、截交线的生成规律，为后续复杂机械零件的建模、工程图绘制打下空间认知基础。从功能特性来看，该模型将球体、正圆锥体、

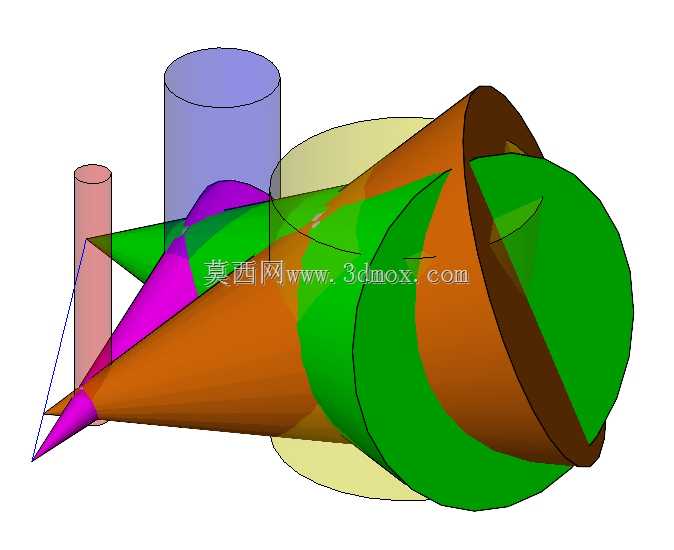

　　不同直径的圆柱体按照特定空间位置进行组合装配，各基础几何体之间存在多处曲面相交区域，部分区域通过半透明着色处理区分不同的形体边界，能够清晰展示不同回转体在空间中重叠、贯穿时的轮廓变化，学习者可以直接观察到圆锥面与球面的相贯线走向、圆柱面与圆锥面的截交线形态，无需依靠抽象的空间想象就能理解不同角度下的投影关系。在设计思路上，建模过程优先保证各基础几何体的形位精度，所有回转体的轴线位置、相对偏移距离都经过精准设定，确保相交区域的几何关系完全符合空间解析几何的计算结果；不同形体采用差异化的实体着色，相邻相交的形体使用对比度较高的颜色区分，部分重叠区域采用半透明显示设置，避免实体遮挡导致内部相交结构无法观察；模型的整体布局经过调整，

　　将尺寸最小的细圆柱放置在最外侧，大直径圆柱放置在后方，圆锥体与球体的组合结构作为核心展示区域放置在视觉中心，保证从常规观察视角能够同时看到所有基础几何体的形态与相交关系。从外形尺寸与安装边界来看，该模型整体占用的空间包络为长方体区域，核心的球体直径为整个模型的最大径向尺寸，圆锥体的轴线与球体球心存在固定的偏心距离，圆锥的锥尖延伸至模型包络的最前端，后方的大直径圆柱高度高于圆锥体的最大高度，左侧的细圆柱高度介于大圆柱与圆锥体之间，所有形体的底部都处于同一水平基准面上，可直接放置在平面展示台、实训工作台面上使用，不需要额外设计专用的安装固定结构；模型的所有曲面都做了连续光滑处理，不存在尖锐的棱边毛刺，适合教学场景下的近距离观察、

　　多角度旋转查看，也可直接导出为工程图格式用于相贯线绘制的习题素材，或者导入到有限元分析软件中作为基础几何案例，练习曲面网格划分、相交区域应力分布的基础仿真操作。在实际的建模练习过程中，这类组合几何模型也是检验三维建模软件操作能力的典型案例，学习者需要依次完成各基础回转体的创建，通过精准的尺寸约束、位置约束确定各形体的相对位置，再通过布尔运算完成实体的合并或者切割，过程中需要不断调整观察视角，验证相交线的形态是否符合几何计算结果，能够有效锻炼建模过程中的基准选择、约束添加、特征编辑的基础操作能力，避免后续进行复杂工业零件建模时出现基准混乱、形位偏差的问题。
