在机械结构设计、工装夹具定位以及基础几何教学场景中,这类几何角度验证结构的应用十分普遍,很多现场调试、精度校准环节,都需要依托明确的几何角度关系来完成定位基准的确认,避免因角度偏差导致的装配错位、加工余量不均等问题。日常做结构方案评审时,经常会遇到需要快速验证直角拆分角度累加关系的场景,比如焊接工装的定位挡块角度设置、钣金折弯的预压角度校核、输送线分料挡板的导向角度计算,都需要依托这类基础几何逻辑来完成参数确认,省去反复打样试错的成本。

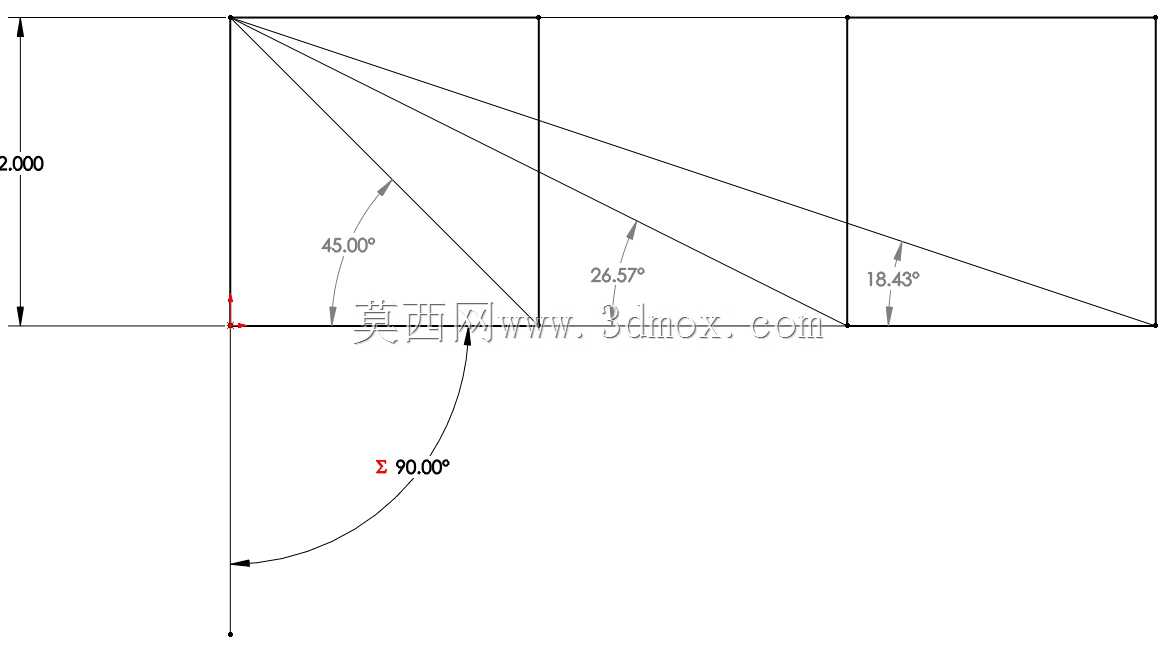

这个演示结构的核心设计逻辑,是依托固定的竖直边界高度作为基准,将总高度设置为固定值2000,沿着水平方向依次设置三个等距的竖直分隔边界,从左上角的固定顶点向水平中线上的三个分隔点引出连线,通过角度标注直观呈现三个连线与竖直基准线的夹角关系,同时标注三个角度的累加和为90度,直观验证特定水平分段下的角度拆分几何规律。做这个结构的建模时,首先要锁定基准坐标系,将竖直方向的总高度边界作为第一基准,水平中线作为第二基准,确保所有引出线的起点完全重合于左上角顶点,水平方向的三个分隔点严格落在水平中线上,且相邻分隔点的水平间距保持一致,避免因基准偏移导致角度计算出现误差。
从安装边界来看,整个演示结构的外轮廓为矩形,竖直方向总高度固定为2000,水平方向总长度为三个等分段的累加值,所有标注的角度均以竖直基准线为起始边,以引出连线为终止边,角度标注的弧线完全位于结构轮廓内部,不会超出外框边界,不管是嵌入教学课件做演示,还是打印成纸质参考图用于现场工装调试,都不需要额外预留标注避让空间。结构上没有设置多余的装饰特征,所有线条均为几何关系服务,水平中线处设置的基准点标记,能够让观看者快速定位角度测量的基准位置,三个角度的数值标注紧邻对应的角度弧线,不需要额外对照引线就能快速读取数值,底部的角度和标注直接点明三个角度的累加关系,省去观看者自行计算验证的步骤。
在实际工程应用中,这类几何关系的验证能够解决很多现场的实际问题,比如做厂房内的管线排布时,需要从固定高度的支架点向不同水平距离的设备点位引斜向支撑,就可以通过这个几何逻辑快速计算支撑的倾斜角度,提前预制支撑构件的斜切端头,减少现场切割调整的工作量;做设备操作面板的按钮排布时,也可以依托这个角度逻辑优化按钮的分布位置,让操作人员的手臂摆动角度符合人机工程要求,降低长时间操作的疲劳感。建模过程中需要特别注意约束的完整性,所有的水平分隔点必须添加水平共线约束,相邻分隔点添加等距约束,引出线的端点分别与顶点、水平分隔点添加重合约束,角度标注时要确保选择的基准边统一为竖直方向的边界线,避免因基准选择错误导致角度数值出现偏差,最终的角度累加验证环节,要通过软件自带的测量工具逐一核对三个角度的数值,确认累加值与标注的90度完全一致,保证几何关系的准确性,不能仅靠视觉判断线条位置就确认结构正确。
这类几何演示结构虽然没有复杂的曲面特征或者运动机构,但却是很多复杂机械结构设计的基础逻辑来源,很多变角度导向结构、分料机构、定位挡块的设计,本质上都是这类基础几何关系的组合应用,吃透这类基础几何逻辑,能够在结构设计过程中快速判断方案的可行性,减少不必要的特征迭代,提升建模和方案输出的效率。
