地震震源距离测算几何演示教具

　　这套几何演示结构的核心应用场景聚焦于地理学科教学、地震科普场馆展陈以及防灾减灾培训环节，主要用于直观呈现地震波传播过程中，通过地表观测数据反推震源空间位置的几何逻辑。不同于常规平面示意图的抽象表达，该结构将球面几何关系与平面地图观测点位做了实体化结合，能让观察者快速理解地震定位中“圆、球面、观测半径”三者的空间约束关系。

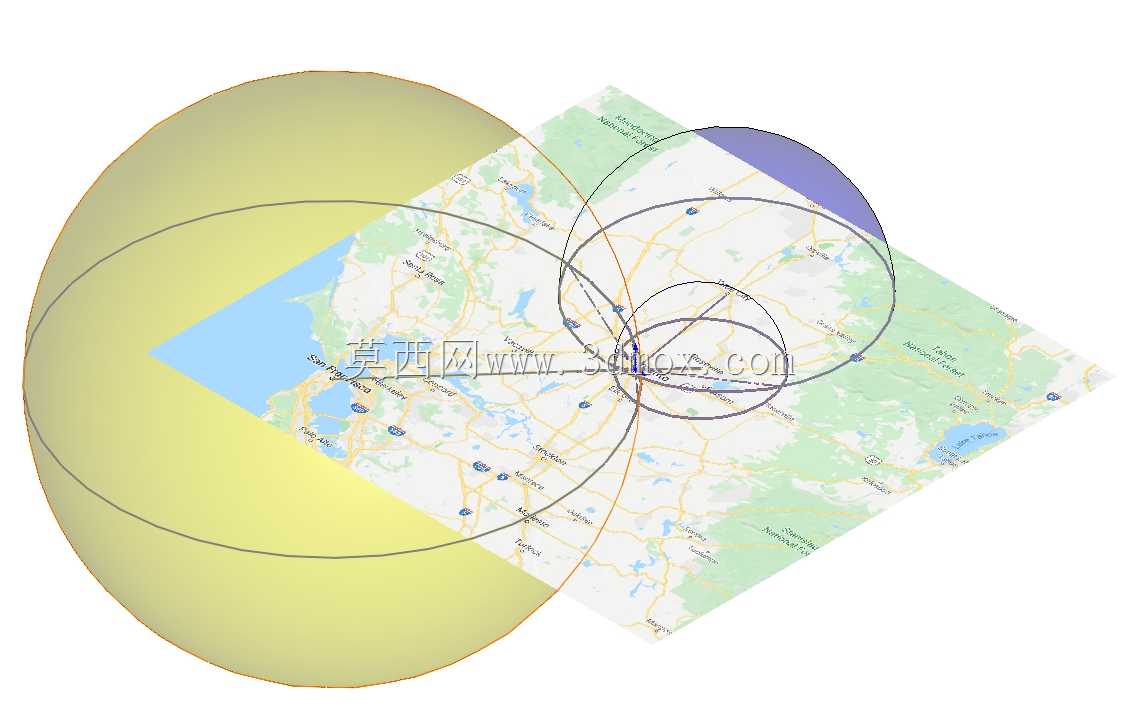

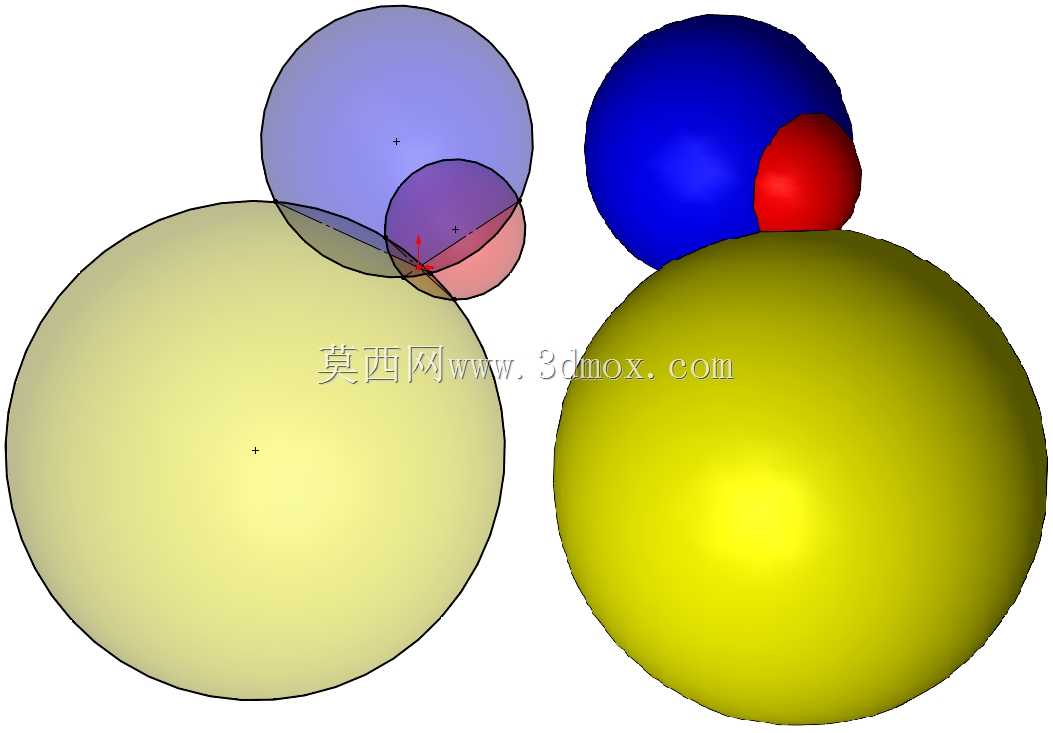

　　从功能特性来看，结构主体包含半透明球面基体、叠放于球面切平面位置的地图承载层，以及多组不同半径的同心圆环构件。半透明球面采用薄壁结构设计，壁厚控制在2mm以内，既保证整体结构的刚度，避免演示过程中出现形变，又能让观察者透过球面看到内部的圆环投影关系，清晰呈现震源位于球面内部时，不同观测点到震源的距离在地表投影形成的圆形轨迹。地图承载层采用菱形切边设计，切边角度与球面的切平面保持12度倾角，刚好匹配日常教学中地图展示的最佳观察视角，避免平面地图与球面衔接处出现视觉遮挡。多组同心圆环分别对应不同震中距的观测范围，圆环采用等截面细杆结构，截面直径1.5mm，不同半径的圆环通过中心定位点同轴布置，中心定位点对应地图上的震中位置，当调整圆环所在平面的角度时，就能直观演示不同深度震源对应的地表观测圆的半径变化规律。

　　设计思路上，整套结构完全围绕地震定位的几何原理做实体化转译，没有多余的装饰性构件。首先确定球面的基准直径为320mm，这个尺寸刚好适配常规教学讲台的摆放空间，球面底部设置平面支撑座，支撑座直径120mm，与桌面的接触面积足够保证放置稳定性，不会因为轻微触碰出现倾倒。地图承载层的安装边界做了限位设计，承载层边缘设置三个定位凸点，与球面上对应的定位凹槽配合，保证承载层始终处于球面的切平面位置，不会因为多次拆装出现位置偏移。多组同心圆环的中心转轴采用隐藏式设计，转轴穿过球面的极点位置，转轴直径3mm，与球面的配合间隙控制在0.1mm，既保证圆环转动顺畅，又不会出现明显的旷量，演示过程中圆环可以停留在任意角度位置，方便讲解不同震源深度对应的几何关系。

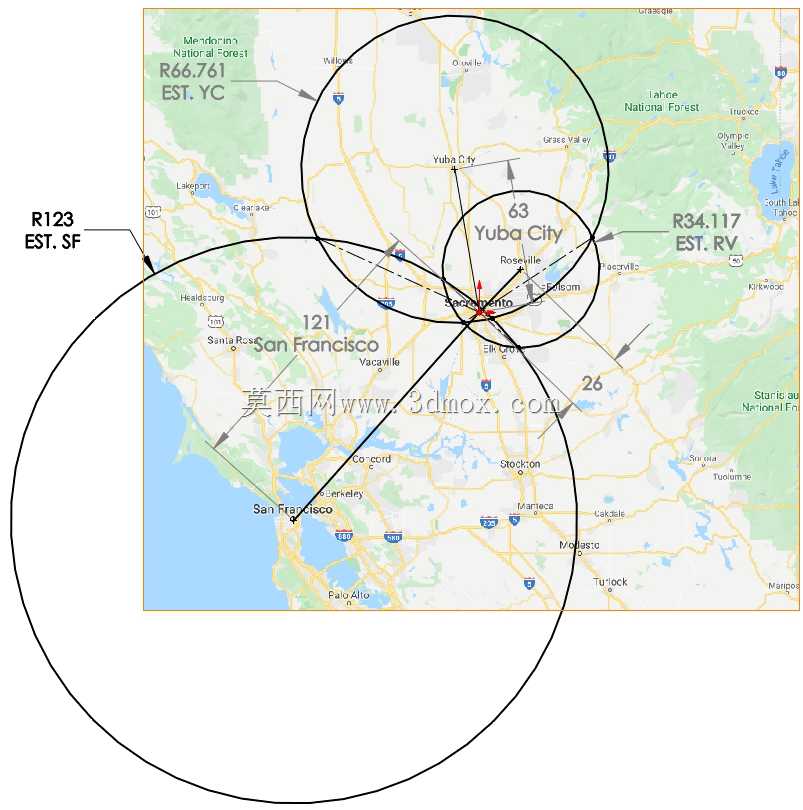

　　在实际教学使用过程中，观察者可以通过转动不同半径的圆环，模拟多个地震观测台站的观测数据：当三个不同位置的观测圆在地图上交汇于一点时，该点对应的球面下方位置就是震源的空间位置，这个过程完全还原了地震定位中“三台交汇”的核心逻辑。结构的所有棱角位置都做了R2mm的圆角处理，避免教学使用过程中出现划伤，所有构件的装配都采用卡扣式连接，不需要额外的紧固件，方便拆解收纳，也能满足科普场馆中观众动手操作的使用需求。球面与地图承载层的衔接位置做了平滑过渡处理，没有明显的台阶，视觉上能让观察者自然建立平面地图与球面地球的空间对应关系，解决了传统平面教学中难以解释球面几何投影的痛点。
