带侧柄螺纹连接塑料接头结构设计

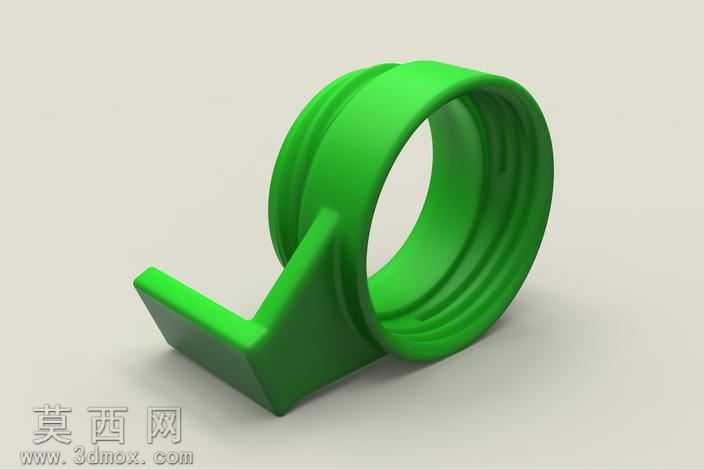

本次设计的带侧柄螺纹连接塑料接头，采用三维参数化建模方式完成整体结构搭建，建模过程中优先保证构件的装配适配性与使用实用性。整体主体为两端带外螺纹的中空筒状结构，筒身做了等距的环形加强筋设计，既可以提升筒身的结构抗形变能力，也能在注塑生产时减少塑件的缩痕缺陷，提升成品外观平整度。侧置的L型手柄与筒身采用一体化建模设计，手柄与筒身的衔接位置做了大圆角过渡处理，避免应力集中导致的使用断裂问题，手柄的握持段做了等厚的平直设计，方便使用者施力旋转完成接头的拧紧或拆卸操作。建模阶段对两端的螺纹参数做了标准化适配，螺纹牙型采用通用的连接牙型，牙距与牙高均参考常用民用管路连接标准设定，保证接头可以和对应规格的内螺纹构件顺畅旋合，不会出现卡滞、滑牙的问题。材质设定上选用常用的注塑级硬质塑料，渲染时采用鲜亮的绿色哑光塑料材质，还原真实注塑件的表面质感，渲染过程中调整了环境光与漫反射参数，清晰展现筒身的环形筋位、螺纹牙型以及手柄过渡位置的结构细节。设计思路围绕日常使用场景展开，一体化的侧柄设计省去了额外借助工具拧紧接头的步骤，徒手即可完成拆装操作，中空的筒身结构保证流体可以顺畅通过，两端的对称螺纹设计让接头可以同时对接两个同规格的管路构件，兼顾连接稳定性与操作便捷性。建模过程中对壁厚做了均匀化处理，整体壁厚保持一致，避免注塑生产时出现壁厚不均导致的翘曲、缺料问题，所有转角位置均做了圆角处理，既提升结构强度，也避免生产时出现尖锐飞边，同时提升使用时的握持安全性。
