环形多喷嘴燃气炉头结构三维设计

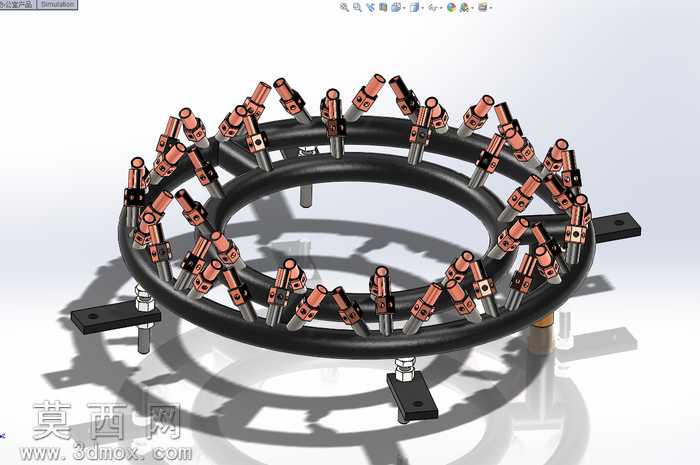

本作品为环形多喷嘴燃气炉头的三维设计成果，采用SolidWorks2013完成全参数化建模与渲染呈现，完整还原了商用大功率燃气炉头的核心结构特征。建模过程遵循燃气灶具的功能设计逻辑，首先搭建双层环形供气主管路的基础轮廓，主管路采用耐燃气腐蚀的黑色橡胶包覆金属管路材质设定，两层环形管路通过对称分布的固定支架实现同轴定位，底部设置三个带安装孔的固定支脚，支脚采用金属冲压件材质，预留的安装孔可直接与灶具底座完成锁固装配，保证整体结构的安装稳定性。在喷嘴组件的建模上，沿两层环形管路的周向均匀排布数十组燃气喷嘴，每个喷嘴单独建模还原铜质导电导热基材的材质特征，喷嘴端部设置燃气喷孔与一次空气引射结构，喷嘴与环形主管的连接部位设计了锁紧固定结构，可实现单个喷嘴的拆卸更换，降低后期维护成本。渲染阶段针对不同部件匹配对应材质属性：环形主管路赋予哑光黑色橡胶质感，表面添加轻微的使用磨损纹理提升真实感；铜质喷嘴赋予红铜金属材质，调整金属粗糙度与反射参数，还原铜件加工后的半光泽金属质感；固定支脚赋予冷轧钢喷塑的深灰金属质感，与黑色管路形成视觉层次区分。设计过程中重点考量燃气均匀分配的需求，双层环形管路的管径经过参数化推演，保证周向每个喷嘴的进气压力一致，避免出现局部燃烧火力不均的问题；喷嘴的喷射角度经过倾斜角度调整，使燃气喷出后可形成向内聚拢的环形火焰，适配大锅具的底部加热需求，减少热量向外逸散提升热效率。整体模型装配关系完整，所有部件之间无干涉问题，可直接用于灶具结构的方案验证、结构改进参考，也可作为商用燃气灶具设计的教学演示案例，清晰展示环形炉头的布气逻辑、喷嘴排布规律与固定装配方式。
