在重载传动系统的实际工程场景中,不同轴系的安装对中误差、运行过程中的负载冲击带来的轴系窜动,一直是影响传动稳定性与零部件寿命的核心问题,这类场景常见于矿山输送设备的动力端联接、重型工装夹具的旋转驱动端、中小型锻压设备的进给传动链路中,常规刚性联轴器无法抵消径向与角向的同步偏移,弹性联轴器在持续高负载下又容易出现弹性元件疲劳失效的问题,奥德姆联接结构也就是十字滑块联轴器的衍生优化结构,正是针对这类工况设计的传动部件。

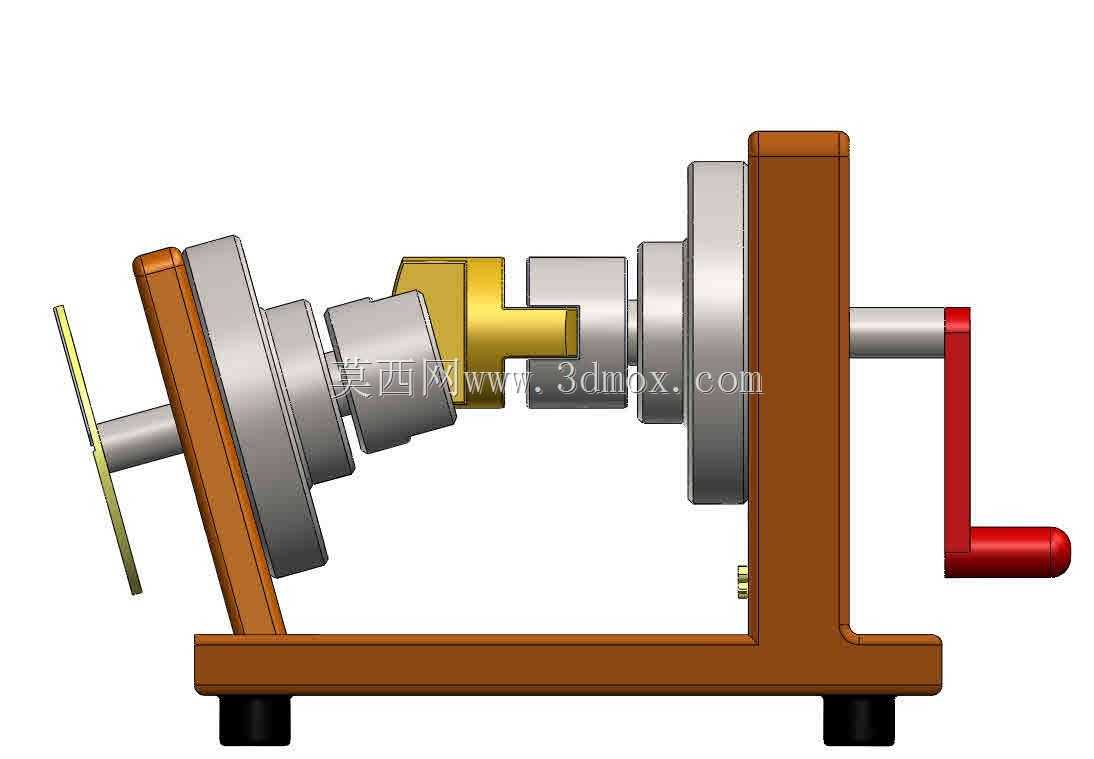

这套结构采用卧式双支座安装布局,底部为一体式铣削成型的安装基座,基座底部设置四个等高的减震支撑垫,既可以抵消传动过程中的微幅振动,也能保证安装面的平面度公差控制在0.02mm每100mm范围内,避免支座安装带来的附加应力。基座两端垂直设置两个安装立板,分别作为主动轴与从动轴的支撑载体,立板与基座之间采用定位销加螺栓的组合固定方式,保证两侧轴孔的同轴度初始公差不超过0.03mm,为后续的偏移补偿预留合理的公差余量。

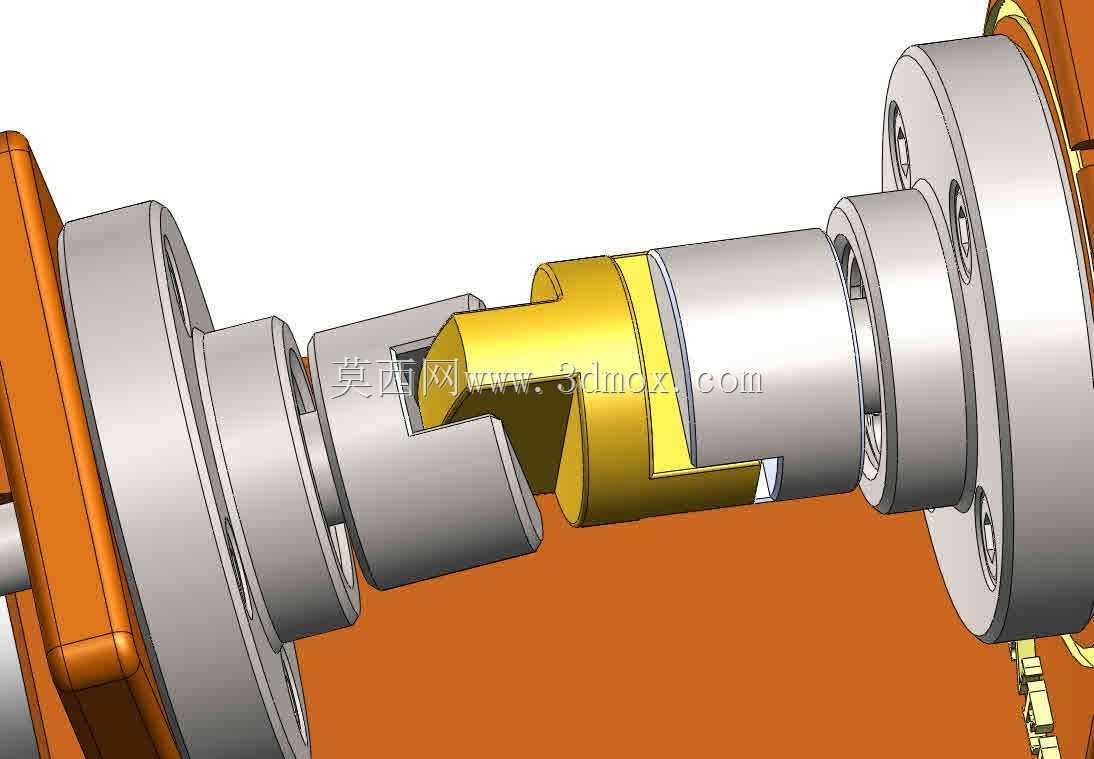

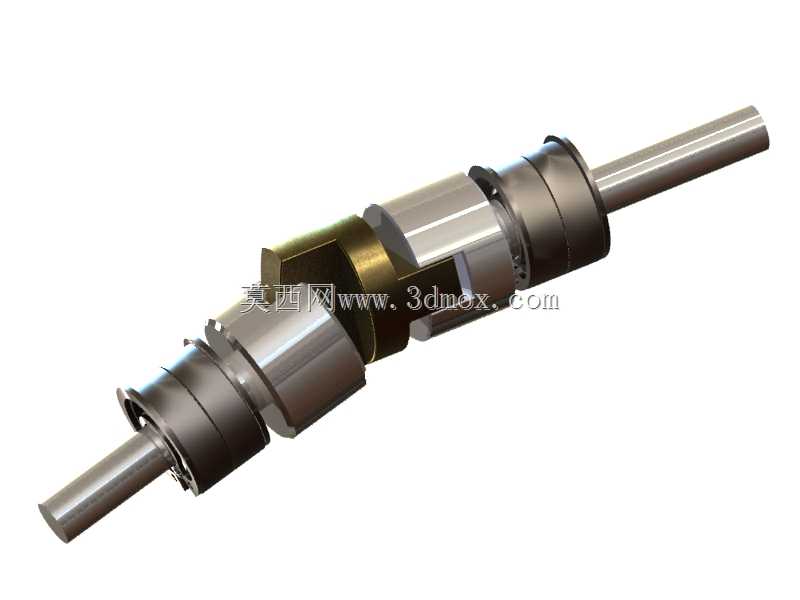

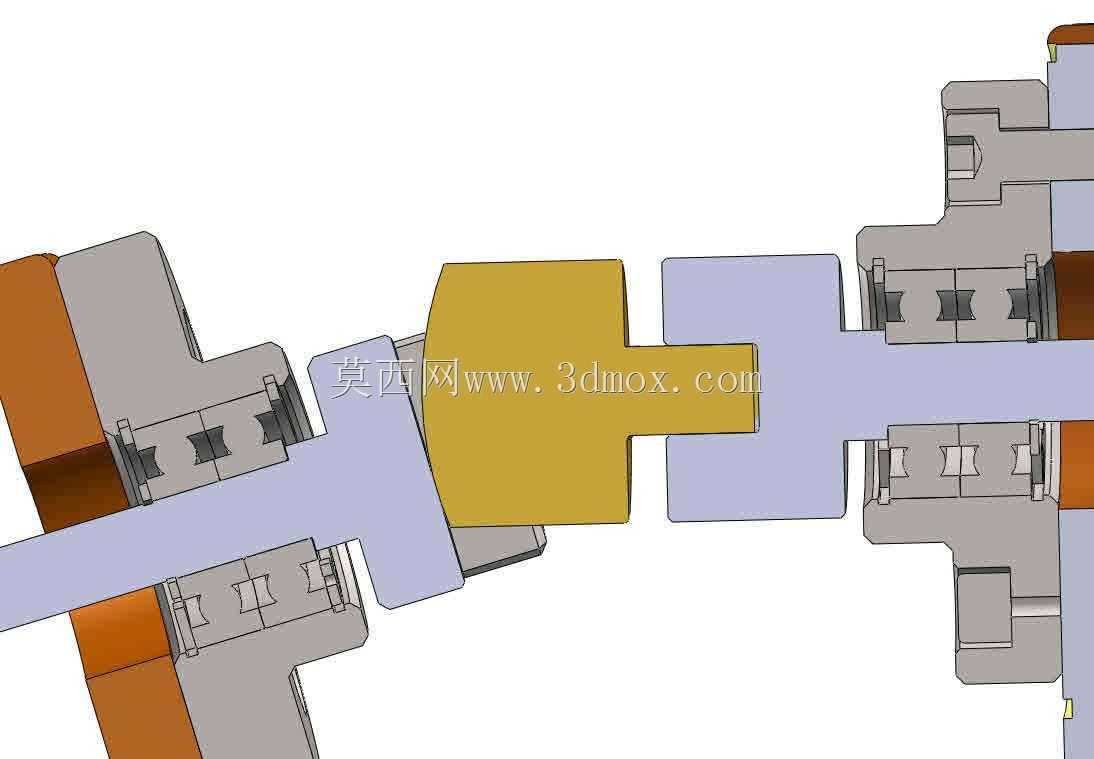

核心的补偿功能由中间的十字滑块结构实现,滑块两侧的凸榫分别嵌入主动轴端与从动轴端的凹槽内,凸榫与凹槽的配合面采用研磨加工,表面粗糙度控制在Ra0.8以下,配合间隙控制在0.01-0.02mm之间,既可以保证扭矩传递过程中无明显回程间隙,也能让滑块在轴系出现径向偏移时沿凹槽方向自由滑动,抵消不同轴带来的附加载荷。当轴系出现角向偏移时,滑块可以通过两个垂直方向的滑动自由度组合,自适应调整两端的贴合角度,避免轴端承受额外的弯曲应力,这套结构允许的径向偏移量最大可以达到轴径的1/20,角向偏移补偿能力最大可达1.5度,完全覆盖常规工业安装的对中误差范围与运行过程中的轴系窜动量。

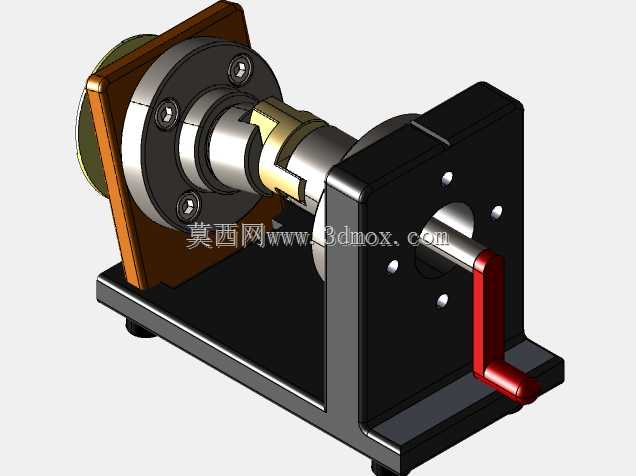

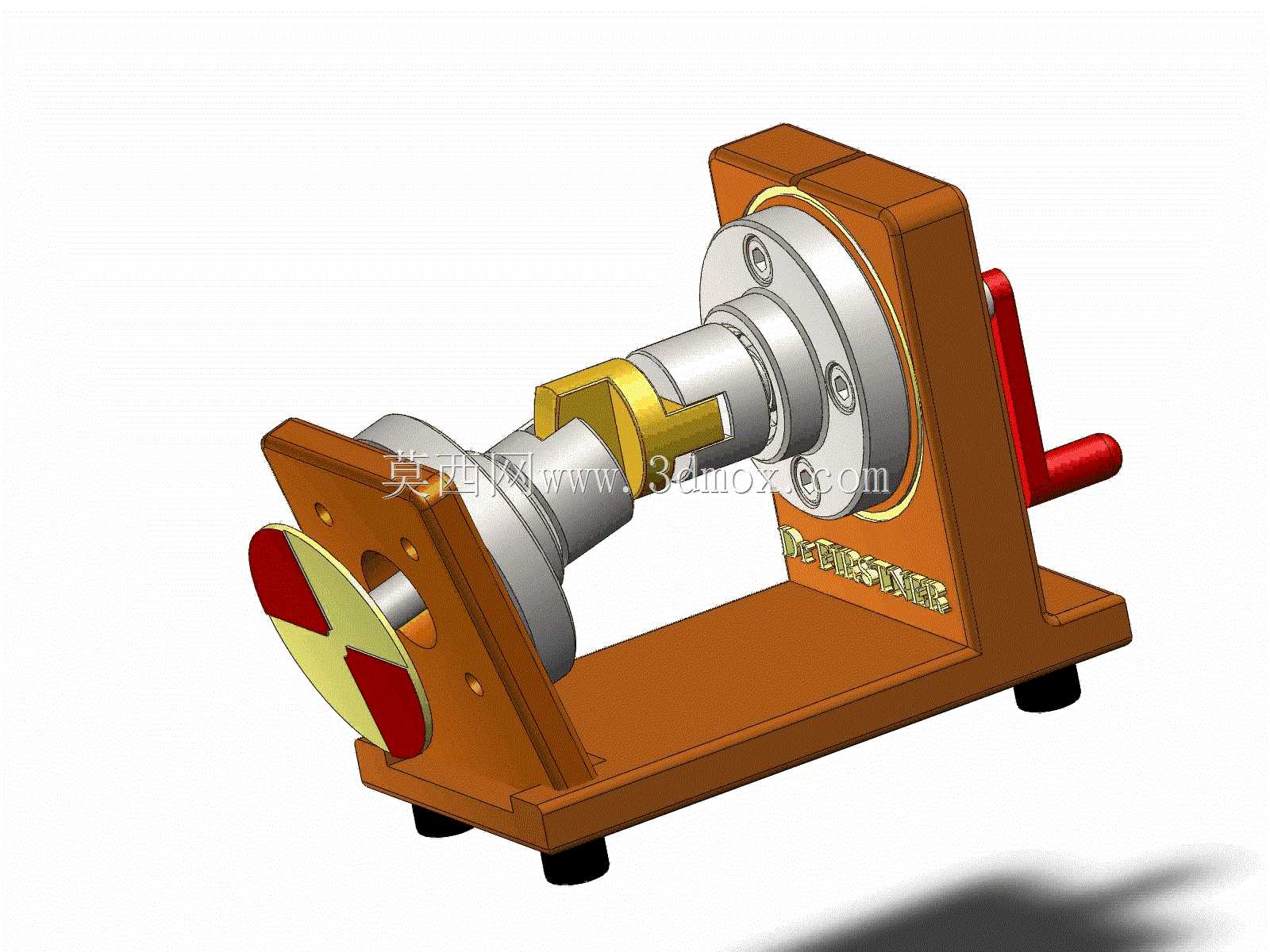

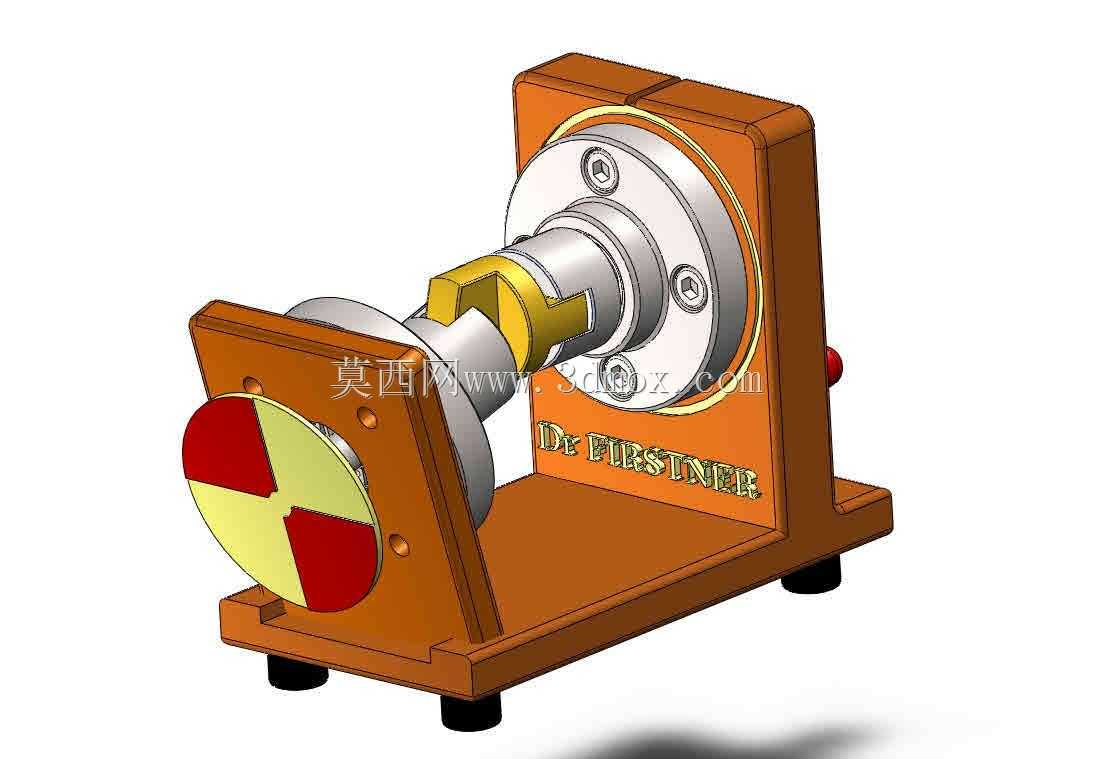

驱动端设置外置的摇柄结构,摇柄与主动轴之间采用方孔配合传递扭矩,摇柄的握持段包胶处理,方便手动调试阶段的盘车操作,也可以根据实际使用需求替换为带轮、链轮等动力输入部件,适配电机驱动、液压驱动等不同的动力源形式。从动轴端设置标识盘,采用红黄色块的高对比度设计,方便调试过程中直观观察轴系的转动状态与滑块的滑动补偿情况,也可以根据实际使用需求替换为卡盘、夹具等执行部件,直接作为小型旋转工装的主体结构使用。
设计过程中针对高负载工况做了专门的优化,所有轴类零件均采用调质处理的40Cr材质,关键配合面做高频淬火处理,硬度达到HRC45-50,提升滑动配合面的耐磨性能;支座立板与基座采用6061铝合金整体铣削成型,在保证结构刚性的前提下降低整体重量,方便在不同设备工位间移动部署;中间滑块采用锡青铜材质,自带一定的自润滑性能,日常维护只需要定期在滑动面涂抹少量润滑脂即可,无需复杂的维护操作,连续运行工况下的维护周期可以达到6个月以上。

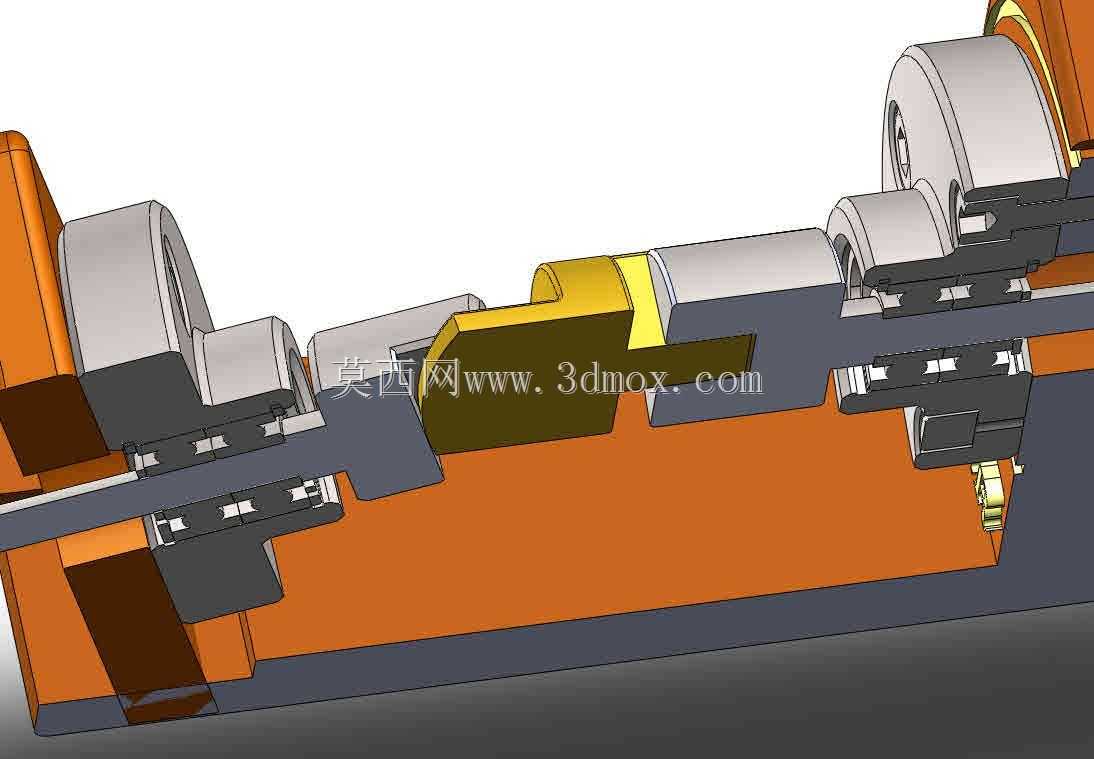

安装边界方面,整套结构的基座长度控制在220mm,宽度120mm,整体高度150mm,基座上预留四个M6的安装沉孔,孔位间距为180mm*80mm,可以直接安装在标准工业铝型材工作台或者钢制设备台面上,不需要额外制作过渡安装板;两端轴的支撑部位采用深沟球轴承作为转动支撑,轴承端盖设置防尘密封圈,避免车间环境中的粉尘、铁屑进入轴承内部影响转动顺畅度,适配多粉尘、多油污的工业车间使用场景。
在实际选型使用过程中,需要注意这套结构的适用转速范围,由于中间滑块在高速转动时会产生一定的离心力,因此最高适用转速不超过1000r/min,更适合低速重载的传动场景,比如焊接变位机的旋转工作台、重型物料的回转输送工位、手动调试用的工装夹具台等,在这类场景下,这套结构相比膜片联轴器、波纹管联轴器等弹性补偿元件,具备更强的抗冲击负载能力,不会因为瞬时过载出现元件断裂的问题,同时补偿量更大,对安装精度的要求更低,能够有效降低现场安装调试的难度,减少后期运维的成本。
