低负载角位移检测OLR电路测试工装

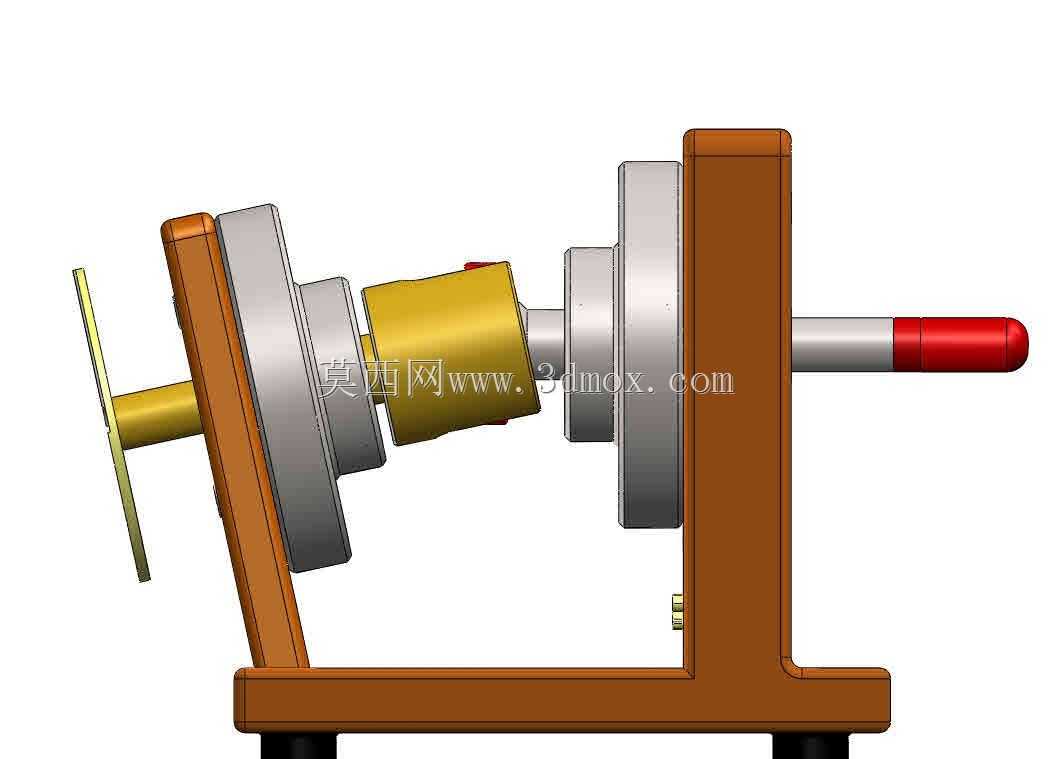

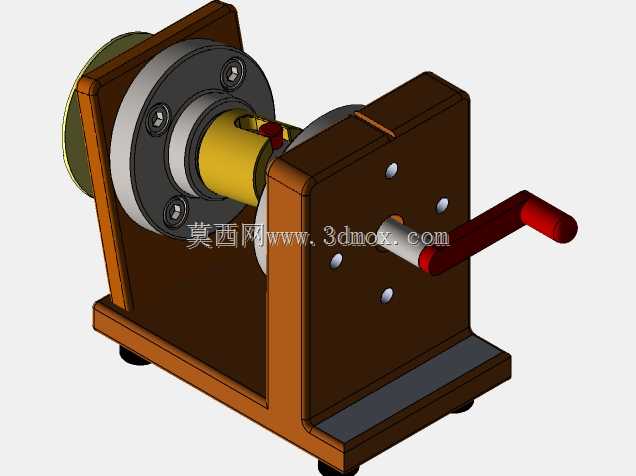

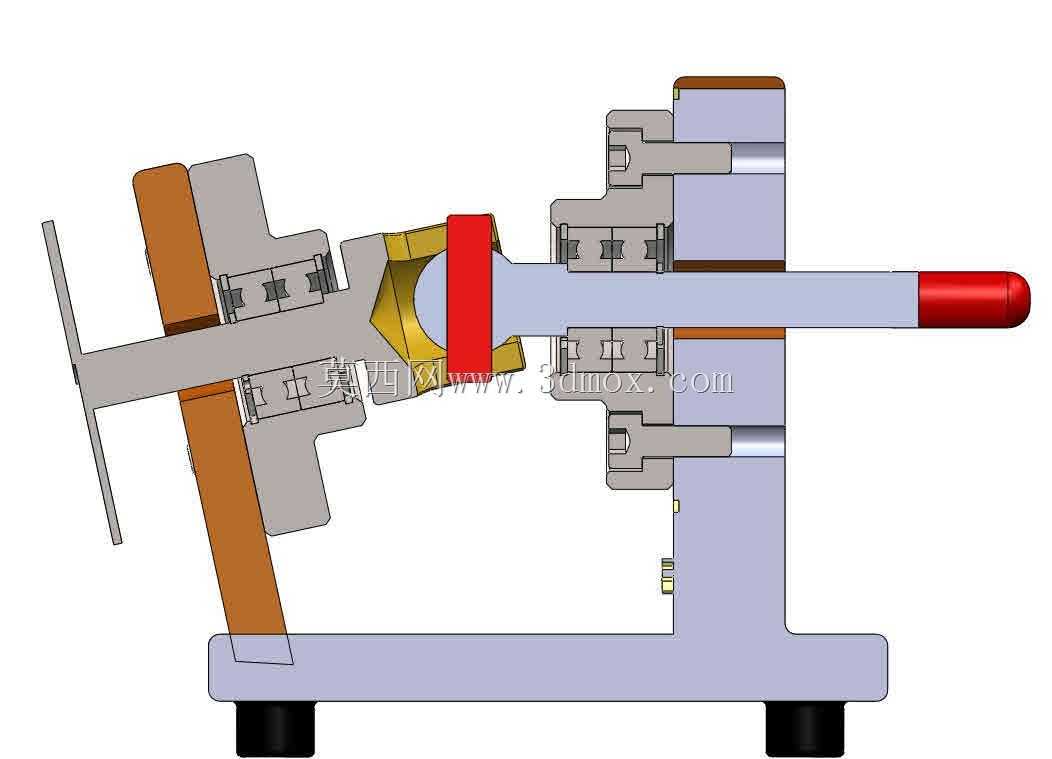

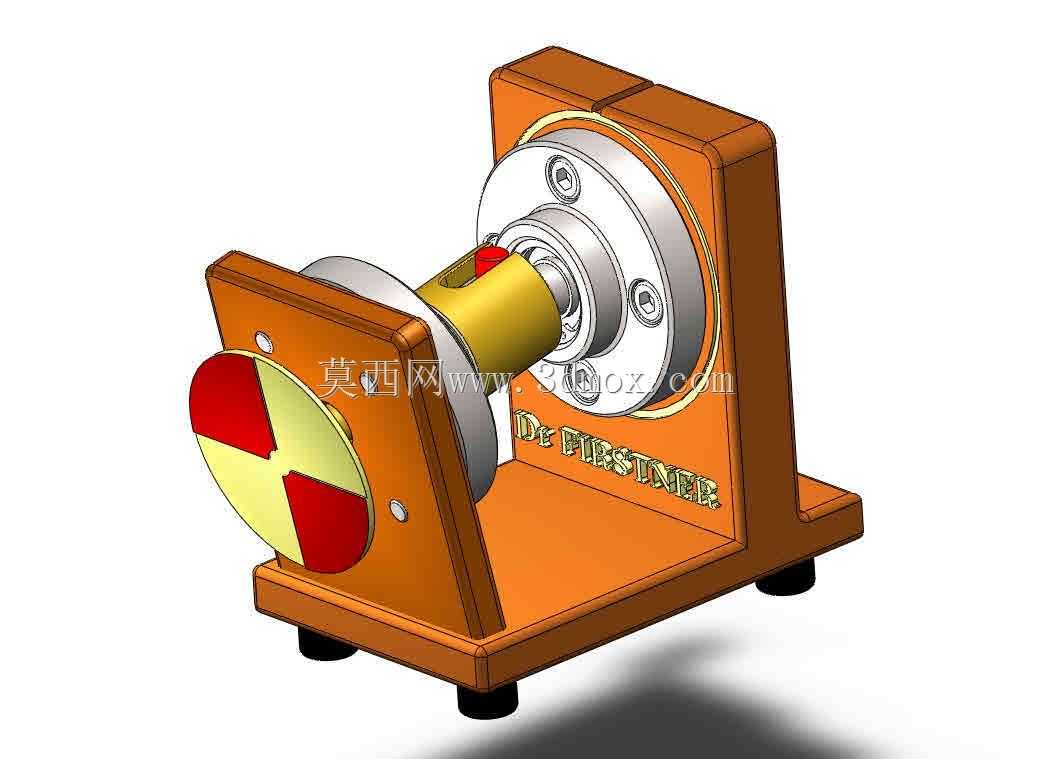

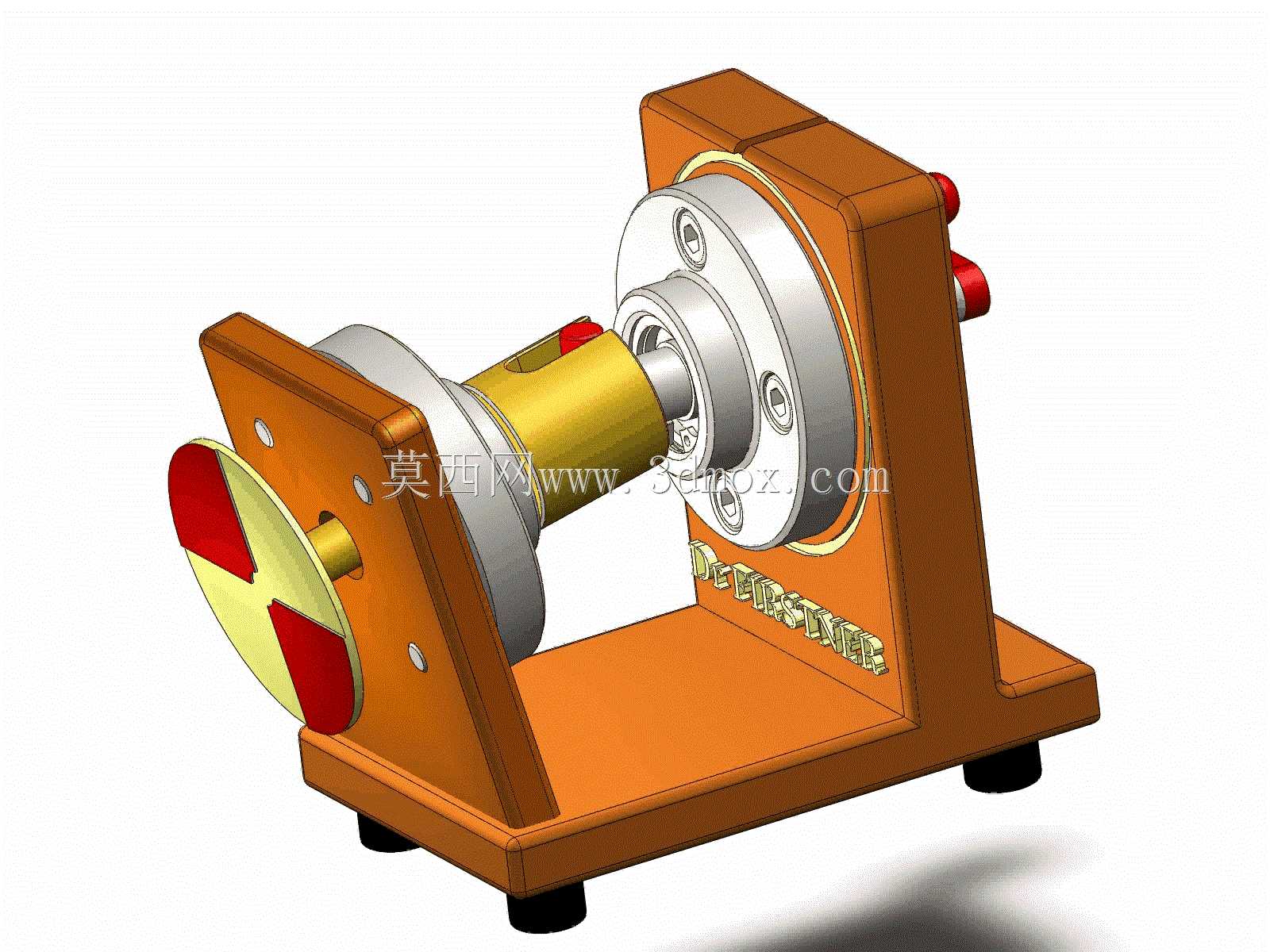

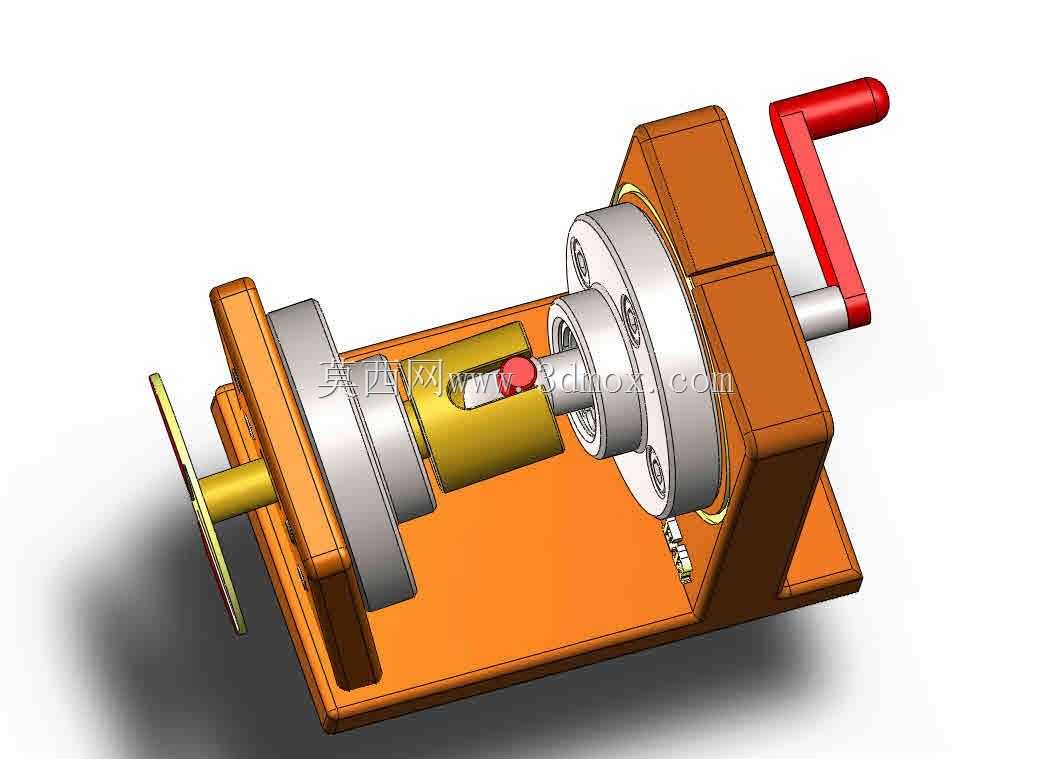

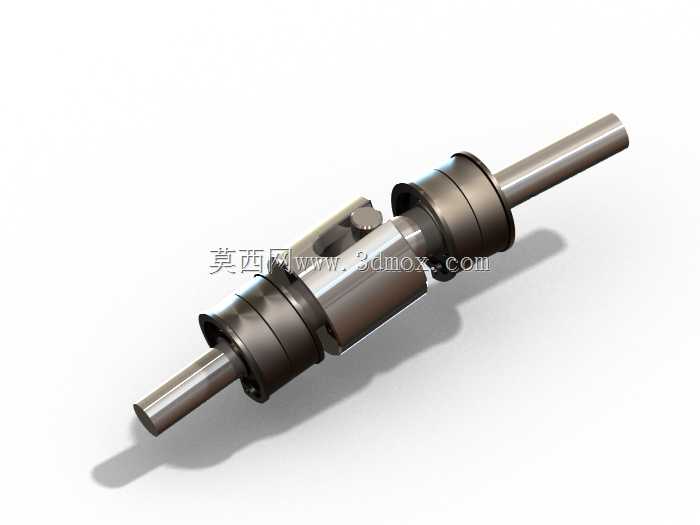

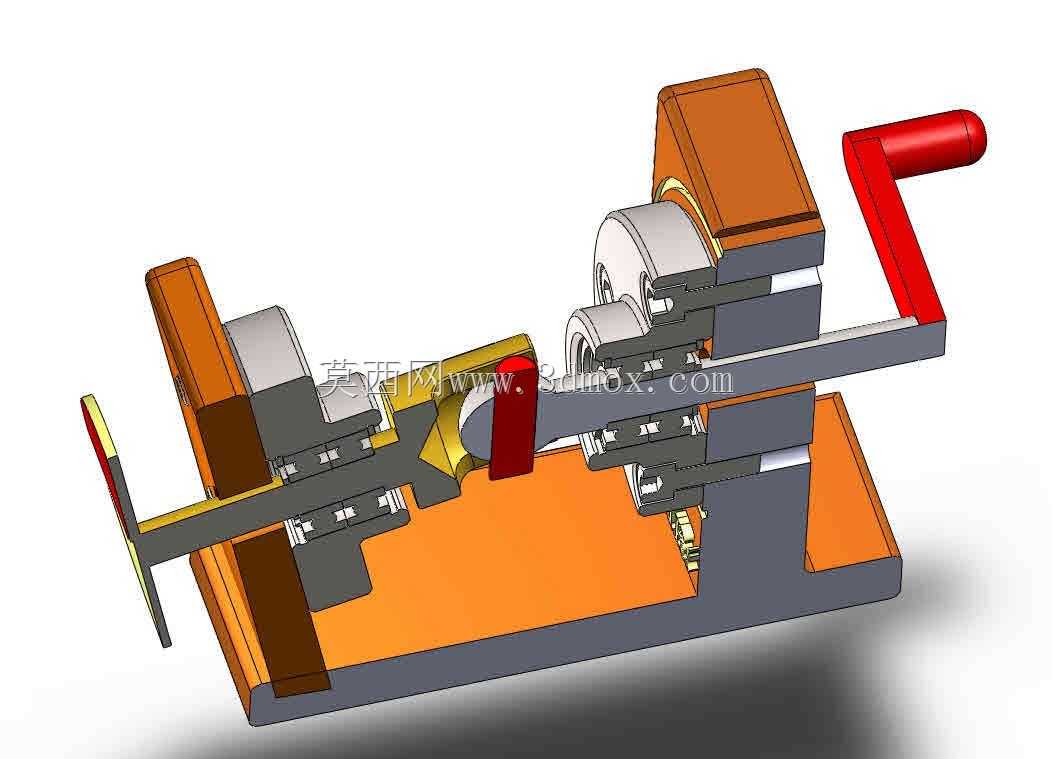

这款工装主要面向小功率角位移传感类电路的实验室验证与小批量产线初检场景，针对低负载工况下角位移信号输出的一致性、线性度测试需求设计，可直接搭载OLR原理的角位移检测电路板完成全行程转动测试，避免测试过程中额外负载对电路输出信号的干扰，保证采集到的电信号能真实反映电路本身的设计性能。整体采用立式双侧支撑板加底部安装基座的框架结构，底部基座预留四个脚轮安装位，既可以放置在水平实验台面上完成静态测试，也可以通过脚轮实现短距离工位转移，适配实验室多测试位轮换、产线临时抽检的使用需求。两侧立式支撑板上的同轴安装孔位经过同轴度公差配做，保证穿装在中间的转动轴系无卡滞、无径向窜动，转动过程中不会给被测角位移电路带来额外的摩擦负载，从机械结构层面消除测试误差来源。中间的转动轴系采用分段式设计，一端为带三扇区标识的手转轮盘，轮盘上的红黄色块对应角位移的三个特征检测区间，测试人员转动手轮时可以直观对应到当前的角位移位置，快速判断电路输出信号与实际转角的匹配度；轴系中间的金色衬套段用于安装被测电路的转动感应部件，保证感应部件与轴系同步转动，无相对滑动；另一端通过法兰盘结构固定被测电路板的安装支架，法兰盘上的多个沉头安装孔可适配不同尺寸的电路板安装座，兼容多款同原理不同规格的OLR角位移检测电路测试。结构设计上优先考虑拆装便捷性，所有连接紧固件均采用外露式设计，更换被测件时无需拆解整个工装框架，仅需松开法兰盘的固定螺丝即可完成电路板的更换，手轮端的轴端固定采用快拆式顶丝结构，更换感应部件时仅需松开顶丝即可抽出轴段，单款被测件的换装时间可控制在两分钟以内，适配小批量多批次的测试节奏。安装边界方面，底部基座的长宽尺寸控制在常规实验台置物架的容纳范围内，整体高度不会遮挡实验室常用的信号采集仪器显示屏，双侧支撑板的间距预留了足够的接线空间，被测电路的外接信号线可以从支撑板侧面的缺口引出，不会与转动部件发生干涉。工装后侧的两个红色接线柱用于外接测试电源与信号采集设备，接线柱与框架之间做绝缘处理，避免金属框架对电信号产生干扰，基座正面的字符标识区可标注当前测试的电路型号，避免多批次测试时出现样件混淆。整套结构的转动阻尼经过适配调整，手轮转动时无空程，停止在任意转角位置时不会发生自行回转，保证静态角位置测试时的读数稳定性。
