Amarok改进版XY双向定位面夹结构

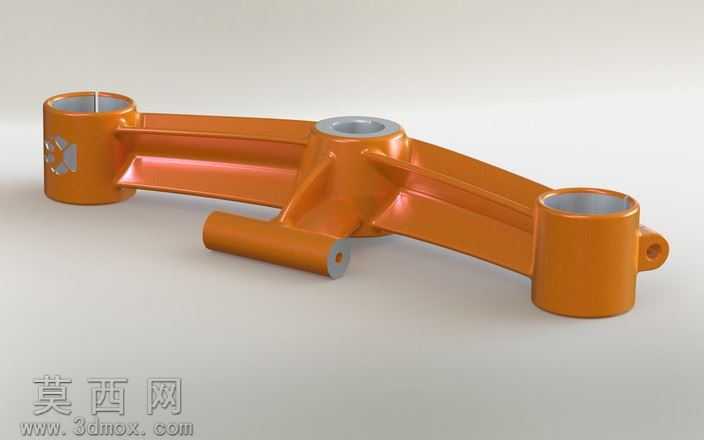

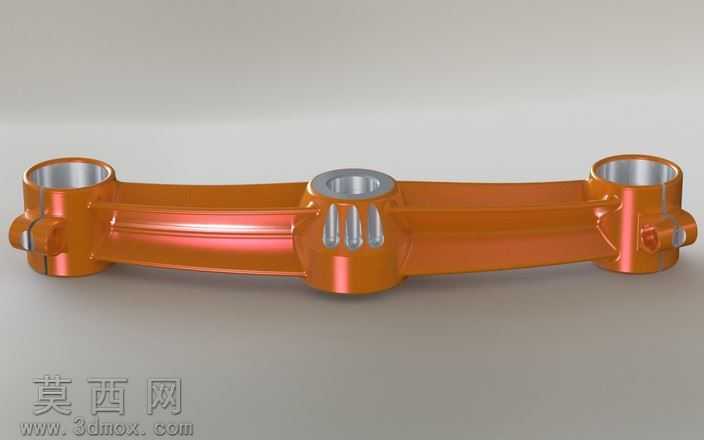

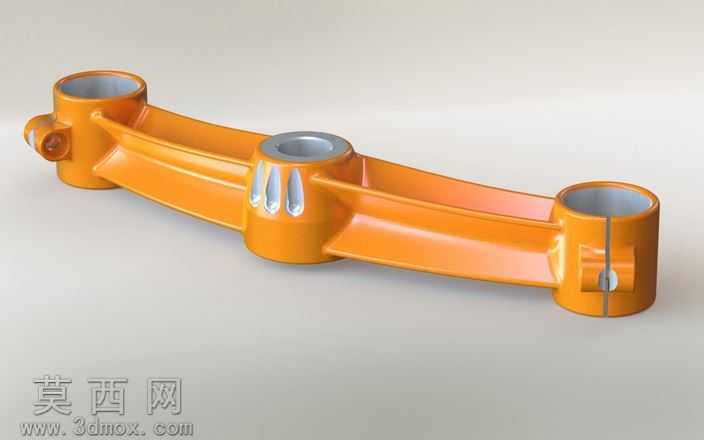

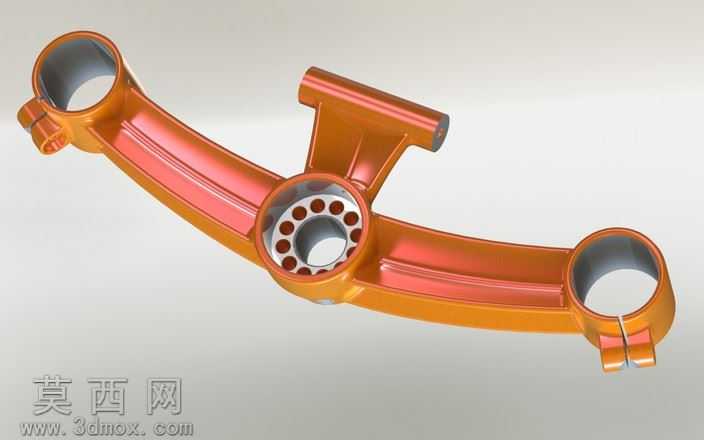

本作品为改进版本的XY方向定位面夹结构，整体采用三维建模软件完成全参数化设计，建模过程中严格遵循机械加工公差要求，对每一处安装孔位、连接臂厚度、夹持接触面的形位公差都做了精准约束，确保模型可直接对接后续的工程图导出与加工生产环节。渲染阶段采用哑光金属漆材质模拟实际工件的喷塑表面效果，对三个圆柱套筒的内孔做了金属切削面的质感区分，通过三点布光突出结构的加强筋过渡、悬臂的弧度设计以及侧边定位销的细节，让整体渲染效果贴近真实工装夹具的实物质感。结构设计上，主体采用三端套筒连接的对称式悬臂布局，两个端部的大直径套筒为安装定位基准，中间的套筒为转向连接节点，悬臂下方增设的横向圆柱凸台为锁紧施力位，悬臂与套筒的连接处做了渐变式加强筋过渡，既避免了应力集中问题，也在保证结构强度的前提下尽可能缩减了整体重量，最终成品重量控制在657克。设计思路上针对原有梁式夹具体的倒置安装、X与Y方向转向定位精度不足的问题做了针对性优化，调整了三个套筒的中心距比例，收窄了悬臂的非受力区域厚度，对夹持接触面的平面度做了更高标准的约束，让夹具在多方向转向定位时的重复定位精度得到提升，同时兼顾了轻量化与结构刚性的平衡，可适配多工位工装的快速装夹定位需求，安装孔位采用标准通径设计，可直接与常规规格的导向轴、锁紧件配合使用，无需额外做定制化的转接加工。
