手动摇臂式三足支撑蜂蜜离心提取装置

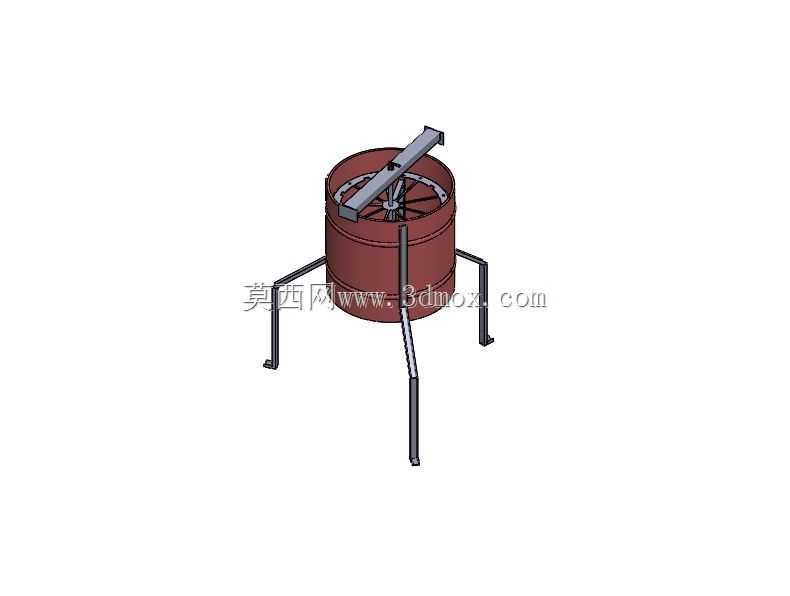

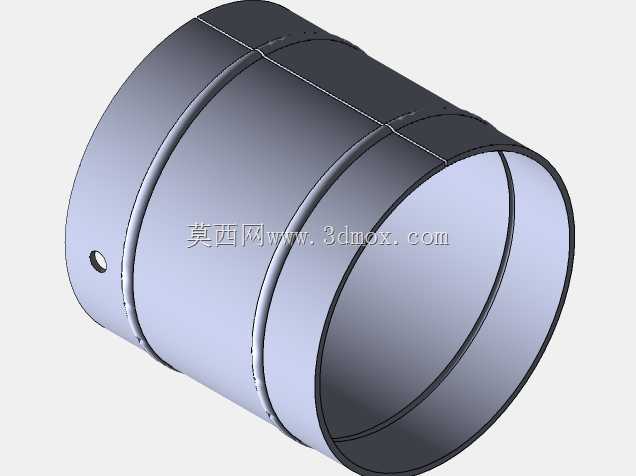

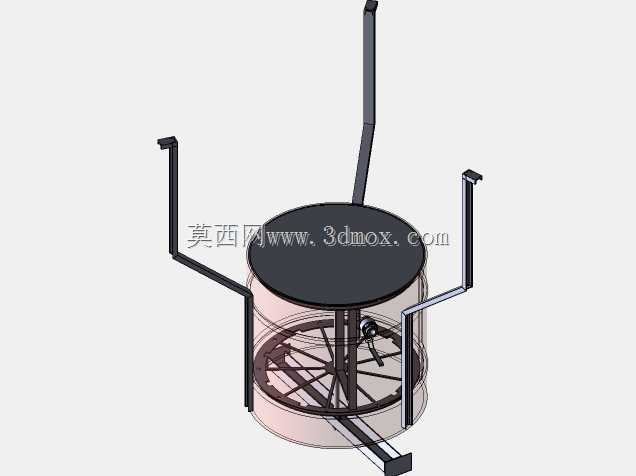

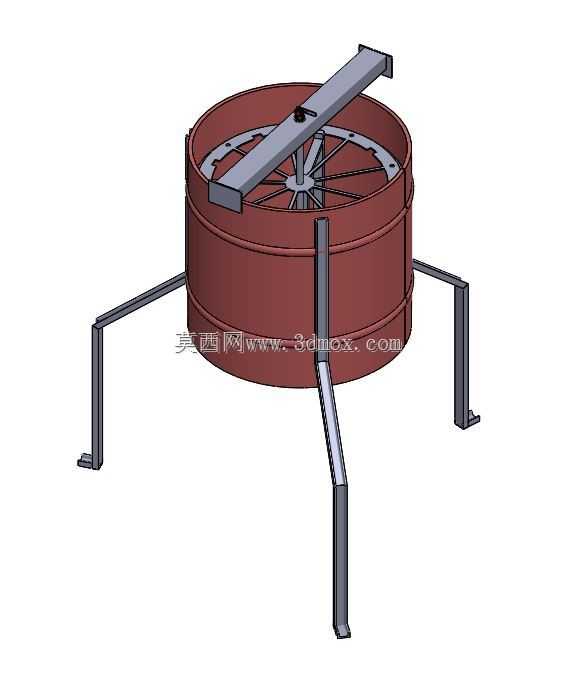

　　这套手动摇臂驱动的蜂蜜提取装置，主要面向小型蜂场、家庭养蜂户的零散取蜜作业场景，适配标准规格的木质或塑料巢脾使用，无需外接电源即可完成巢脾内蜂蜜的离心分离作业，尤其适合野外放蜂、无稳定供电的山区养蜂场景使用。从结构设计逻辑来看，整体采用三足支撑的落地式布局，三条支腿采用等角度120°分布的设计，支腿末端做了平切处理，可直接放置在平整的泥土地、水泥地面或木质台面上，无需额外打膨胀螺栓固定，支腿长度经过适配人体站立操作的高度优化，操作摇臂时无需过度弯腰或抬臂，长时间作业的疲劳度更低。上部的储蜜筒体采用直筒式圆形结构，筒体底部做了锥度收窄设计，分离出的蜂蜜可顺着锥面汇集到筒体下部的出蜜口位置，避免筒壁残留积蜜，

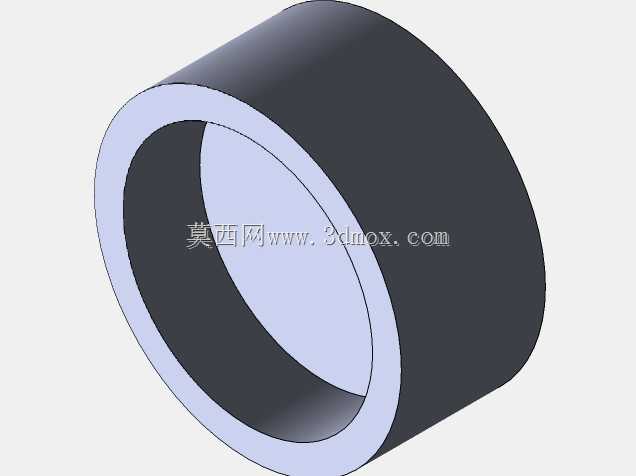

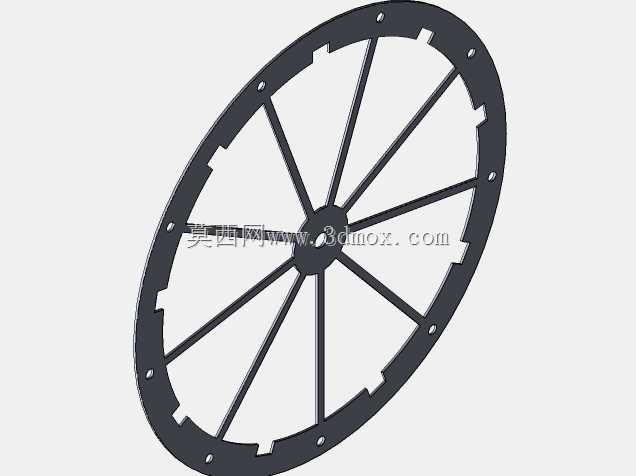

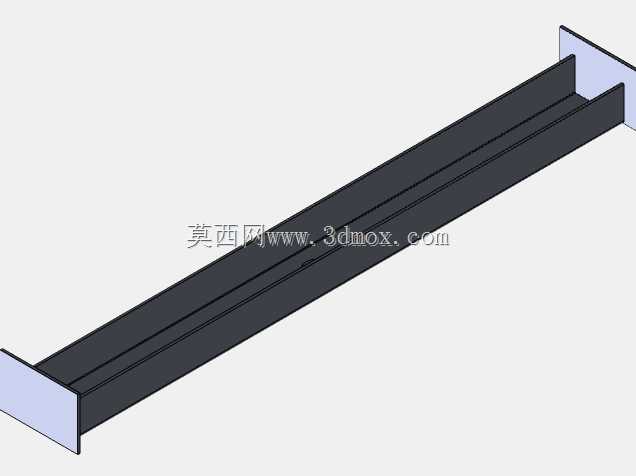

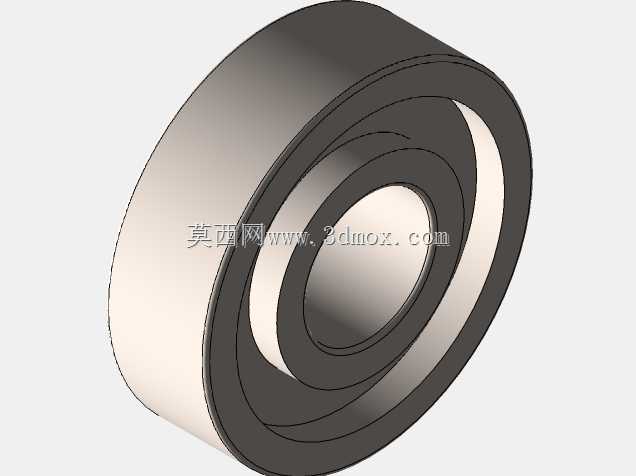

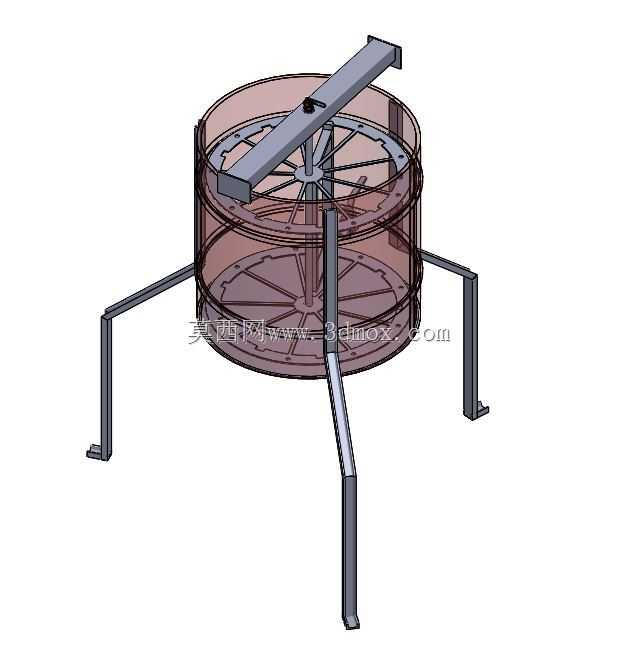

　　筒体的内径尺寸刚好容纳两片巢脾对称放置在内部的转篮架上，转篮架与上部的摇臂传动组件直接连接，摇臂转动时通过内置的轴承副带动转篮架做定轴圆周转动，转动过程中巢脾上的蜂蜜在离心力作用下被甩出，顺着筒体内壁流到下部汇集区。传动部分的设计做了简化优化，没有采用复杂的齿轮增速结构，而是直接通过摇臂的手动转动速率控制离心转速，操作人员可根据巢脾的新旧程度、蜂蜜的浓稠度灵活调整摇转速度，避免转速过高导致巢脾碎裂掉入蜜中，也能防止转速过低导致蜂蜜分离不彻底。上部的摇臂做了折弯处理，握持端套有防滑的握持段，操作时手部不易打滑，摇臂与转轴的连接位置做了加强筋处理，反复摇转过程中不会出现连接位开裂的问题。筒体上部设置了可翻开的上盖结构，

　　取放巢脾时可直接将上盖掀开，作业时盖上上盖可防止离心过程中蜂蜜溅出筒外，上盖与筒体的连接采用简易的铰接结构，无需额外工具即可完成开合。从安装边界来看，整套装置的占地投影为圆形，直径略大于筒体外径，三条支腿的外伸尺寸控制在合理范围内，普通农户的小院、养蜂棚内的空余位置都可放置，不需要预留过大的操作空间，摇臂转动时的最大回转半径经过校核，操作时不会碰到周边的储蜜桶、巢脾存放架等周边物件。筒体与支腿的连接采用焊接固定结构，整体刚性足够，摇转过程中不会出现明显的晃动，转篮架的转轴与筒体中心的同轴度做了公差控制，转动时不会出现偏磨、卡顿的问题，日常使用时仅需定期在转轴位置加注少量润滑脂即可维护，没有复杂的易损件，

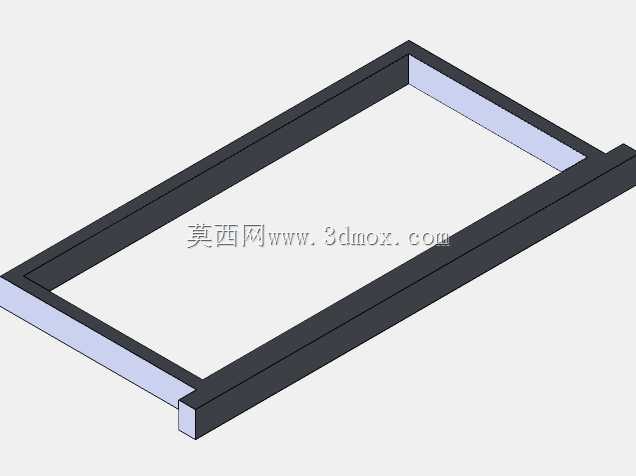

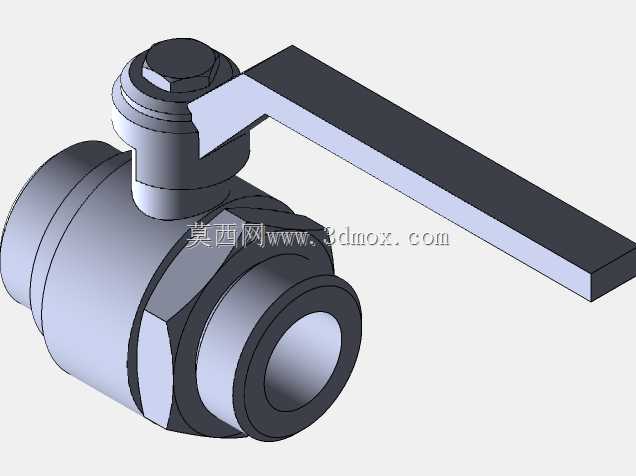

　　普通养蜂户无需专业机械维修知识即可完成日常保养。在实际作业过程中，将割去蜡盖的巢脾对称放入转篮架的卡槽内固定，盖好上盖后匀速转动摇臂，蜂蜜在离心力作用下脱离巢脾，待分离完成后停止转动，掀开上盖取出巢脾即可，分离出的蜂蜜可通过筒体下部的出蜜口直接接入过滤装置进行后续过滤，整个作业流程无需复杂操作，单人即可完成全部取蜜工序，相比传统的压榨取蜜方式，不会破坏巢脾结构，取蜜后的巢脾可直接放回蜂箱重复使用，能大幅减少蜂群重新筑巢的时间消耗，提升养蜂作业的整体效率。
