立式商用无烟直烤烧烤设备结构设计

　　这款立式直烤烧烤设备的结构设计，核心围绕商用餐饮场景的高频使用需求展开，区别于传统卧式炭烤架的开放式结构，采用垂直热源排布的思路，从根源上解决传统烧烤过程中油脂滴落明火产生大量油烟的痛点，适配室内外中小型餐饮门店、流动餐车、户外露营集中供餐等多类使用场景。

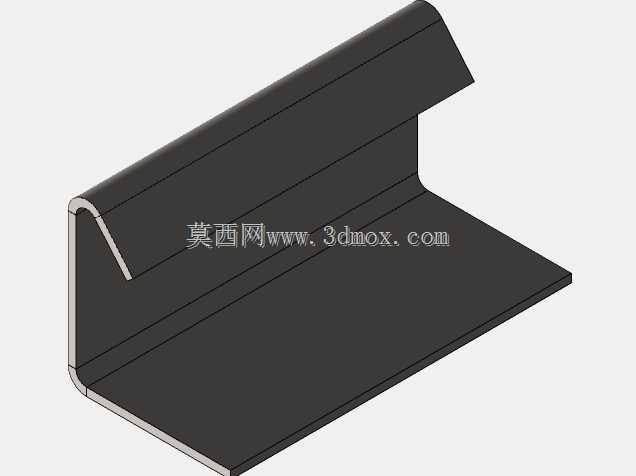

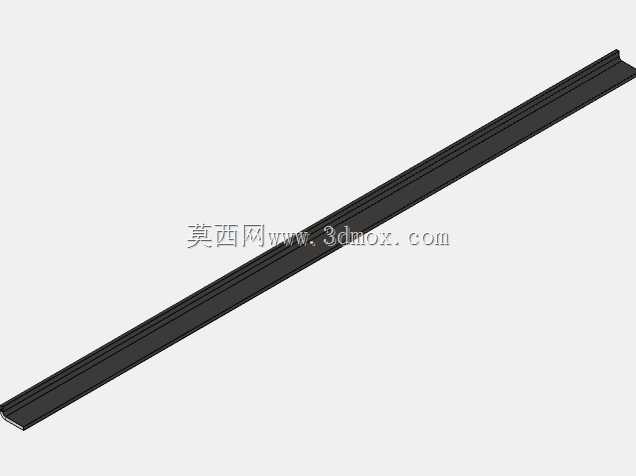

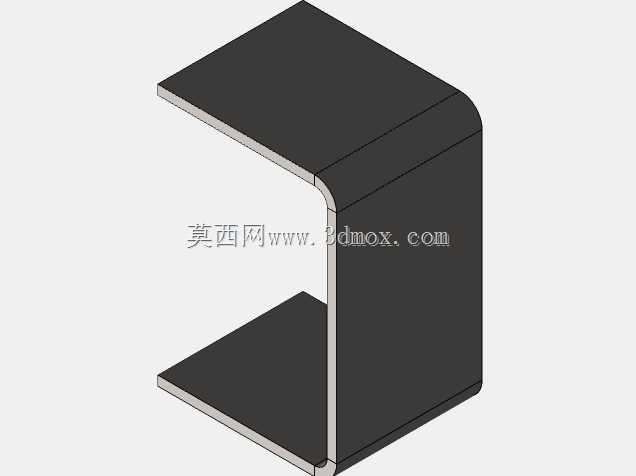

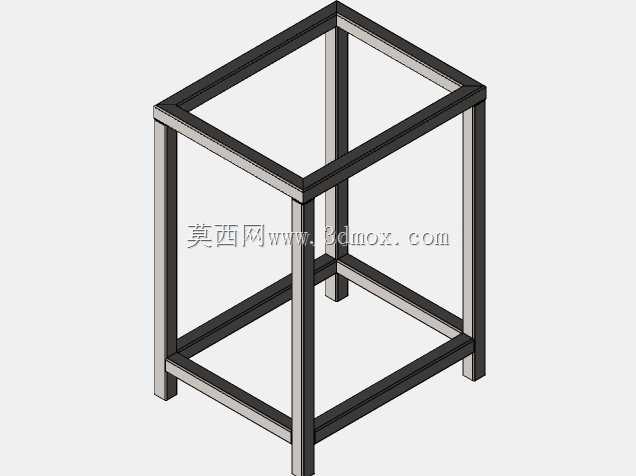

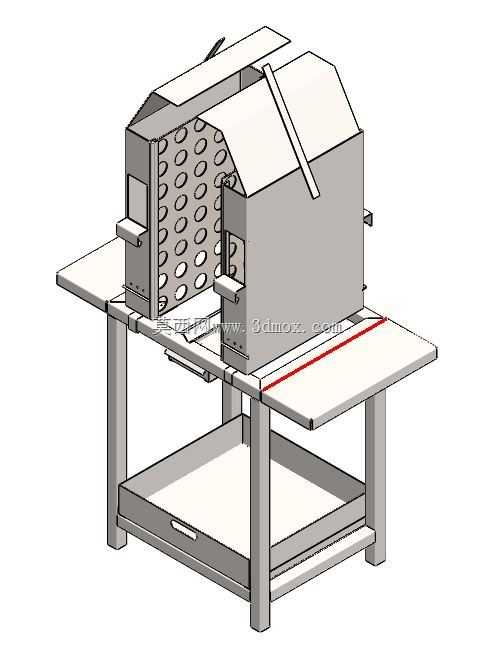

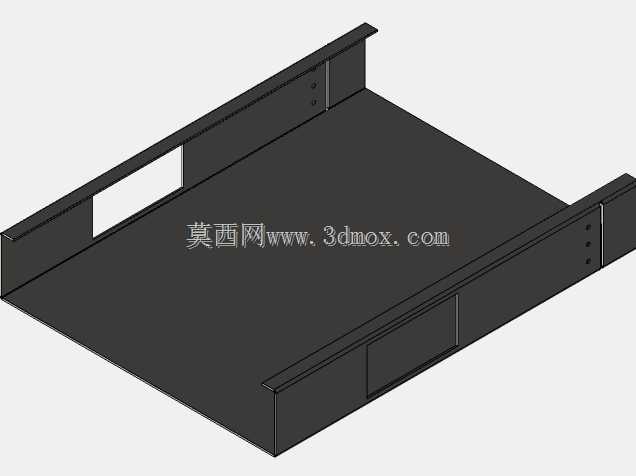

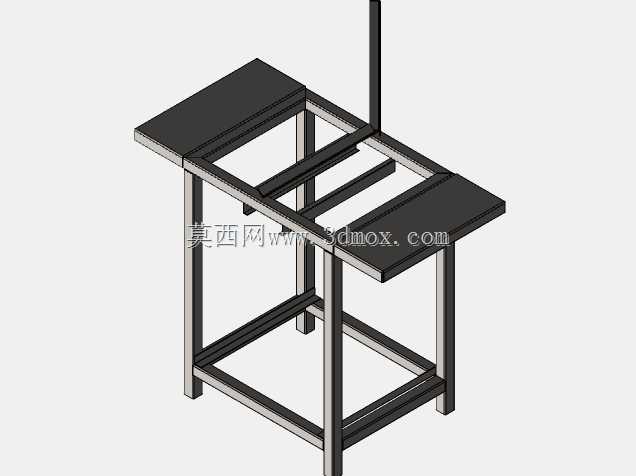

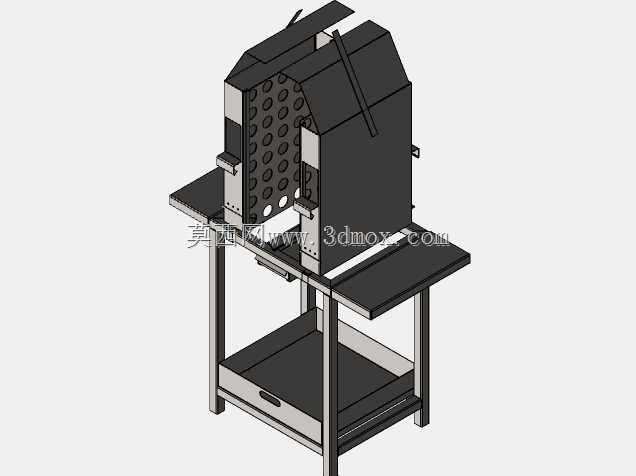

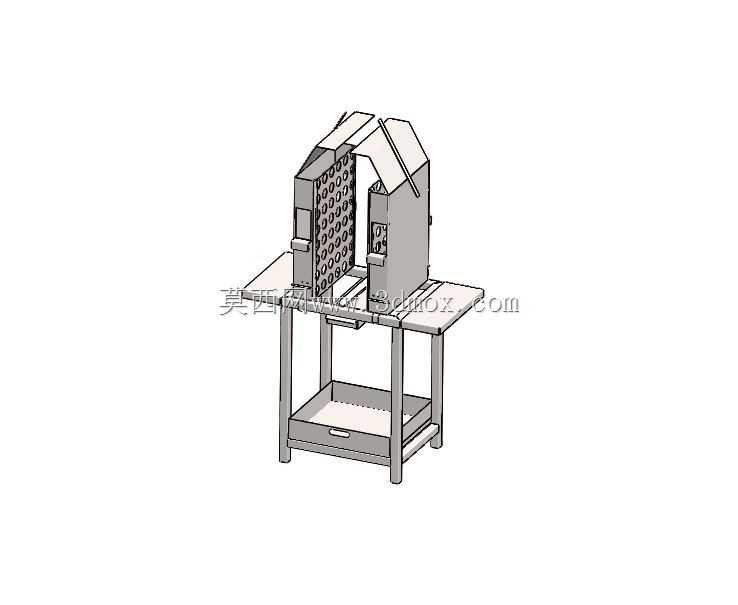

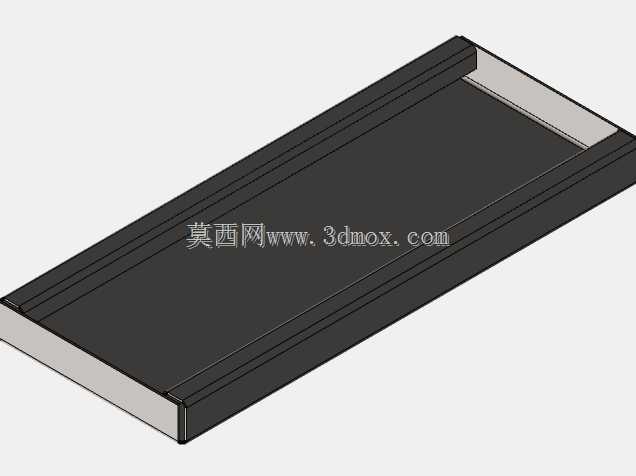

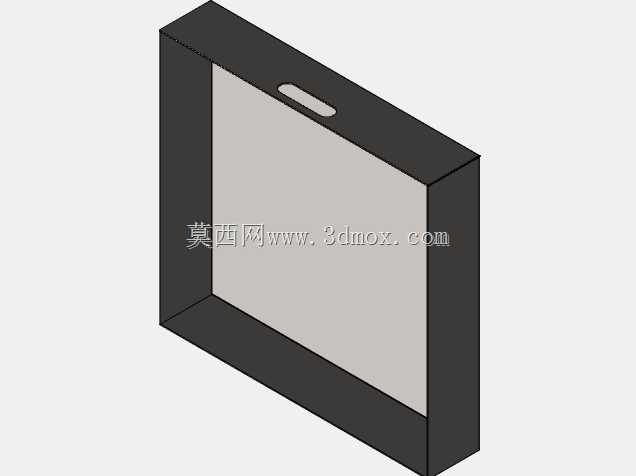

　　从实际使用逻辑出发，设备主体分为下部支撑机架、中部操作平台、上部垂直烤腔三个核心功能段，下部支撑机架采用方管焊接框架结构，四根立柱搭配底部横纵加强梁，保证整体结构在频繁挪动、承重加载时的抗扭刚度，机架下部设置抽拉式接灰接油盘，盘体边缘做翻边止口设计，抽拉行程设置限位结构，避免清理抽拉时整体滑落，接油盘内部做圆角过渡，无清洁死角，日常运维时可直接抽出倾倒残渣、擦拭内壁，无需拆解主体结构。中部操作平台采用平板式台面设计，台面边缘做10mm高度的挡边，防止烤制过程中调料、食材碎屑掉落，台面预留工具放置区域，可临时摆放烤夹、毛刷、待烤食材盘，操作高度按照人体站立作业的舒适区间设置，作业时无需长期弯腰或抬臂，降低长时间烤制操作的疲劳度。

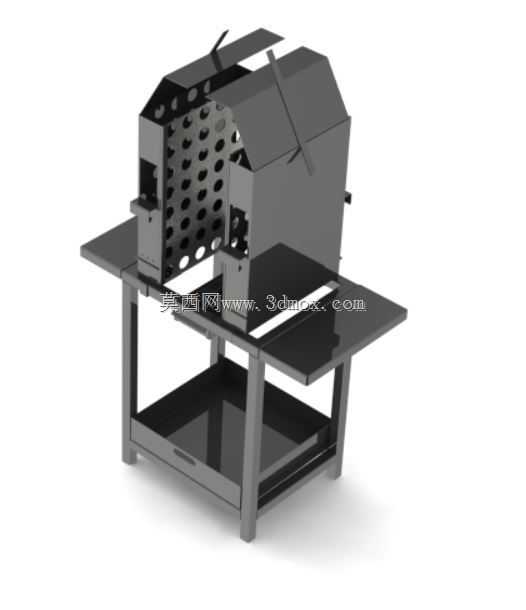

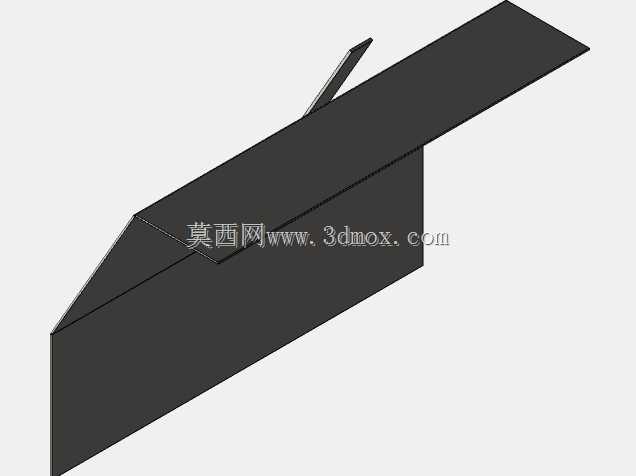

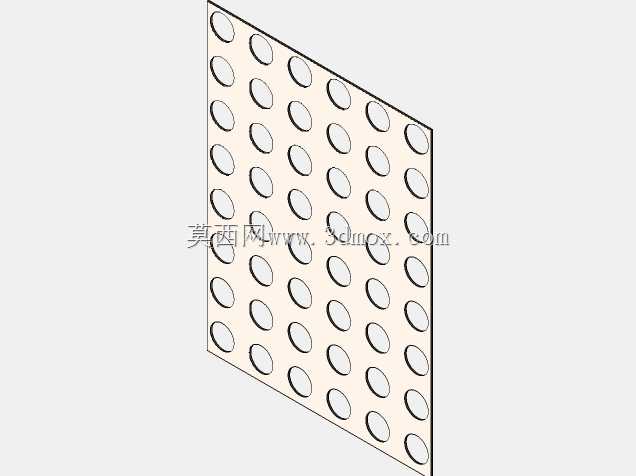

　　上部垂直烤腔是整个设备的核心功能区，采用双侧垂直热源布局，烤串垂直悬挂于两侧热源之间，热源与食材的间距可通过侧边的调节挡板调整，适配不同食材的烤制温度需求，比如烤制油脂含量较高的肉类时，可适当拉大热源间距，避免表面焦糊内部未熟；烤制素菜类食材时，可缩小间距提升升温效率。烤腔顶部设置可开合的挡烟导流罩，罩体采用倾斜式导烟结构，可将烤制过程中产生的少量油烟引导至后侧排烟接口，外接排烟管道即可实现室内无烟作业，导流罩的开合角度可通过侧边的阻尼转轴固定，添加食材、清理烤腔内部时可向上翻开罩体，操作空间无遮挡。烤腔内部设置多排悬挂孔位，可根据烤串长度、食材批量调整悬挂位置，单批次可容纳三十至四十串食材同时烤制，相较于同占地面积的卧式烤架，烤制容量提升40%以上，充分利用垂直空间，压缩设备的占地投影面积，适配面积紧张的小型档口场景。

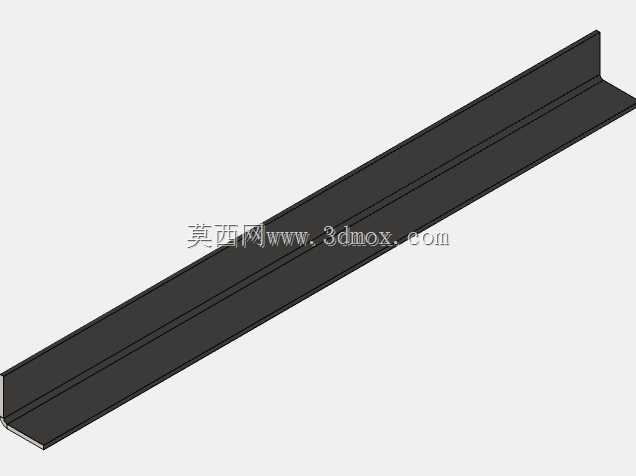

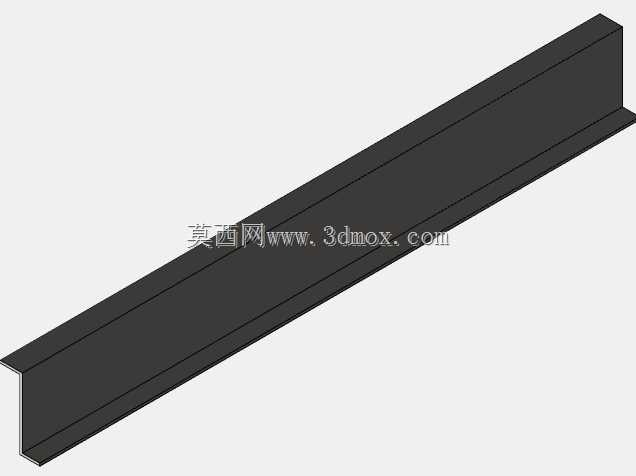

　　从安装边界与尺寸适配角度看，设备整体占地投影尺寸控制在0.5平方米以内，底部四个支撑脚可调节高度，调节行程为20mm，可适配不平整的地面安装，放置时无需额外打膨胀螺栓固定，挪动时仅需两人抬动机架下部的加强梁即可移位，无需拆解部件。设备的结构设计充分考虑加工工艺性，所有钣金件均采用折弯、焊接工艺成型，无复杂曲面结构，加工时无需开模，普通钣金车间即可完成生产制作，零部件的通用化率较高，方管、板材、转轴等配件均采用市面通用规格，后期维护更换配件无需定制，降低运维成本。

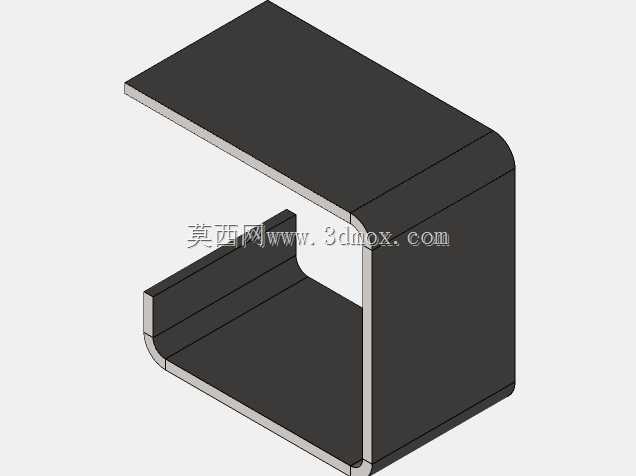

　　在结构强度校核层面，机架方管的壁厚选型按照满载1.5倍承重做冗余设计，即使台面放置满食材、调料工具，长期使用也不会出现框架变形、台面下沉的问题；烤腔内部的悬挂挂耳采用加厚钣金折弯成型，挂耳与腔体侧壁采用满焊连接，单挂耳承重可达5kg，悬挂满载食材时不会出现脱焊、变形的情况。接油盘与烤腔底部的衔接处做密封翻边，防止油脂渗漏到机架内部，避免长期使用后油污堆积在框架缝隙中滋生细菌、产生异味。设备的所有外露边缘均做倒圆角处理，无尖锐毛刺，避免操作过程中划伤操作人员，符合餐饮设备的安全使用要求。

　　不同于传统烧烤设备的开放式热源设计，这款垂直结构的烤腔可减少烤制过程中的热量散失，热源产生的热量在腔体内形成循环对流，提升热效率，相较于同功率的卧式烤架，能耗可降低20%左右，同时垂直悬挂的烤制方式可让食材受热过程中渗出的油脂直接滴落到下部的接油盘内，不会接触到热源产生油烟，从结构层面实现低油烟烤制，无需额外配备大功率油烟净化设备即可满足室内餐饮的环保要求，适配当下商圈、美食街的餐饮油烟管控标准。
