兼容Arduino的M6E Nano超高频RFID读写板

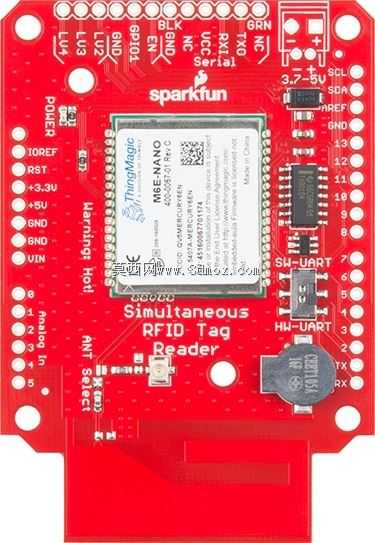

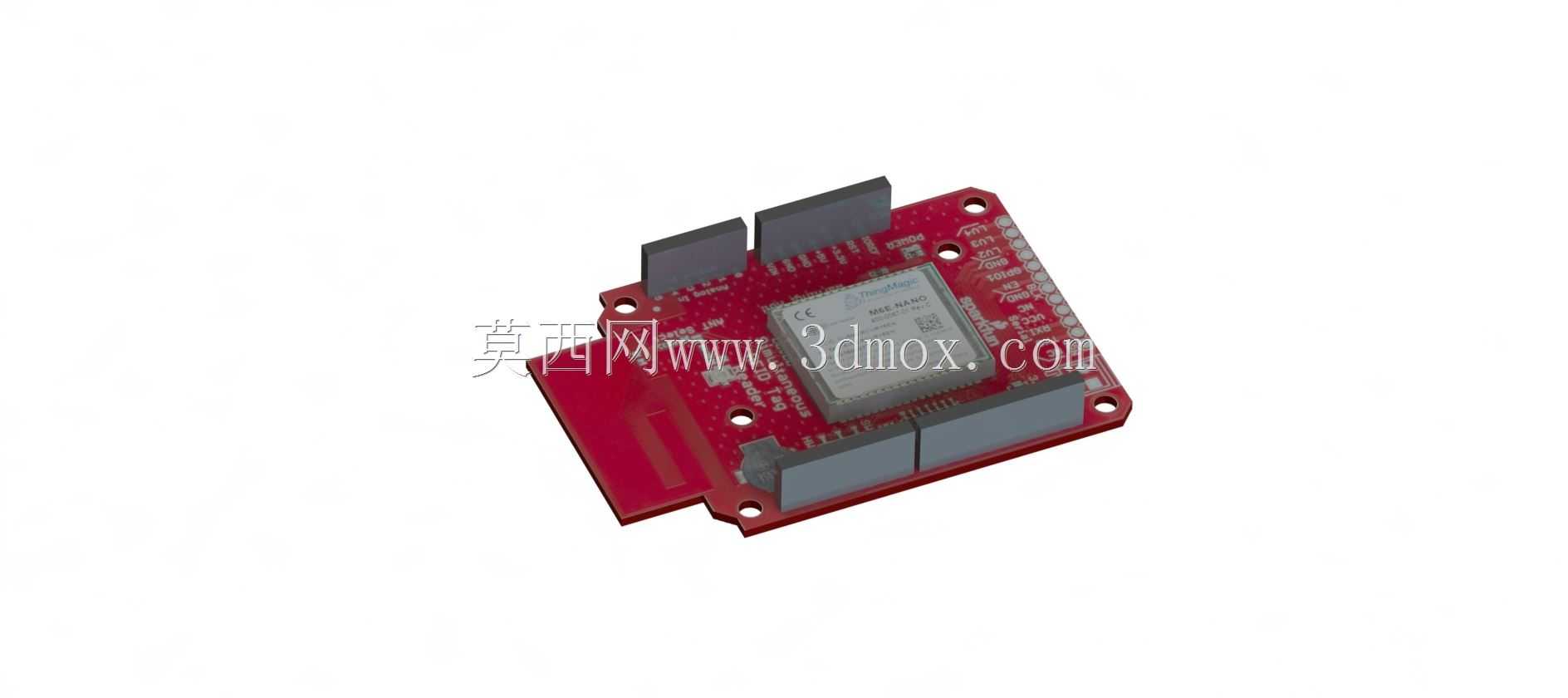

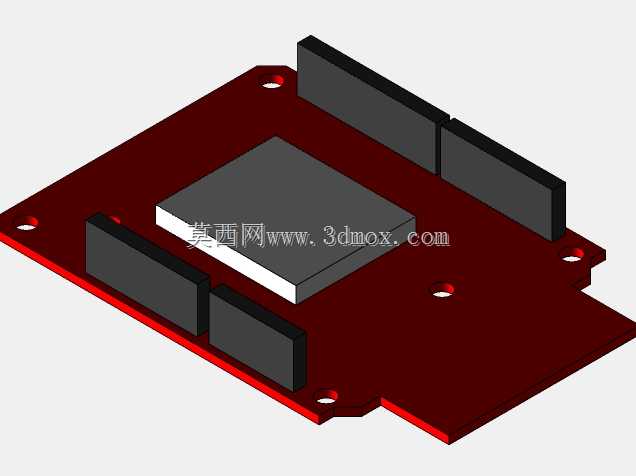

　　这款射频识别读写模块的三维结构还原，完全围绕嵌入式集成场景的实际安装需求搭建，核心适配小型化智能终端、工具管理柜体、便携识别设备这类对安装空间有严苛要求的应用场景，很多做智能工具柜、资产盘点手持终端的结构工程师在选型时，最先关注的就是模块的安装边界与外围接口的避让空间，这套模型完整还原了模块的所有结构细节，能直接导入装配体完成干涉检查，省去了手动测绘的大量时间。模块本体采用红色PCB作为承载基底，板载核心射频处理芯片位于板卡中心区域，四周排布的排针接口完全按照实际焊接高度建模，四个角位的安装通孔位置精度控制在0.1mm以内，匹配M2规格的固定螺丝，安装时不需要额外扩孔，板卡边缘的金手指区域做了厚度减薄处理，

　　对应实际产品的插拔接口结构，能直接适配标准排母座的装配公差。从功能设计逻辑来看，这款读写板专门做了Arduino生态的引脚适配，所有通讯引脚、电源引脚的排布完全兼容主流Arduino控制板的接口定义，结构设计上也预留了和控制板叠层安装的空间，叠装后整体厚度控制在12mm以内，完全可以嵌入到手持设备的手柄内部，或者小型工具柜的侧装腔体内，不会占用过多的设备内部空间。实际应用中，这类超高频RFID读写模块常被用在工具全生命周期管理场景，比如车间的智能工具柜，会在每个工具上粘贴抗金属RFID标签，通过集成在柜体内的这款读写板，完成工具取用、归还的自动识别，不需要人工扫码登记；还有做展会入场核验、涉密场所人员权限管理的便携设备，

　　也会选用这款小型化模块，因为它的射频覆盖范围刚好适配0.5-1米的近场识别需求，不会出现误读相邻区域标签的问题。建模过程中，板卡上所有贴片元件的高度都按照实际物料的规格书还原，包括板载的滤波电容、状态指示灯、射频匹配电路元件，没有做简化省略，这一点对于做热仿真、结构干涉检查的工程师来说非常重要，很多简化模型会忽略小元件的高度，导致实际装配时出现元件和外壳顶死的问题，这套模型完全规避了这类问题。模块的供电接口区域做了局部加强的结构示意，对应实际产品的电源输入防护设计，安装时这个区域要避开设备内部的金属结构件，防止出现电源短路或者射频信号被屏蔽的问题，板卡上预留的射频天线匹配区域，建模时也保留了净空区的结构边界，

　　设计外壳时这个区域不能覆盖金属材质，否则会大幅降低读写距离和识别成功率。从安装适配的角度来说，这款模块既可以通过排针和主控板直连叠装，也可以通过飞线连接单独固定在设备的识别窗口位置，模型里完整还原了两种安装方式对应的结构特征，工程师可以根据自己的设备内部空间布局灵活选择安装方式，不需要再额外核对实物的安装尺寸。很多做嵌入式智能设备的结构工程师在选型阶段，最头疼的就是拿到的模块尺寸参数不全，尤其是元件高度、接口突出长度这类细节参数，往往要等拿到实物样品才能完成结构设计，拖慢整个项目的研发进度，这套高精度的三维模型可以直接用于前期的结构布局设计，提前预留好安装空间、接口走线空间，甚至可以直接根据模型完成外壳的开孔、固定柱位置设计，等样品到手后只需要做少量的尺寸校核就能完成最终设计，大幅缩短研发周期。另外，板卡边缘的工艺边、定位孔也完全按照实际量产的PCB工艺还原，做测试工装设计的时候，也可以直接调用这个模型完成工装的定位结构设计，不需要重新测绘板卡的外形尺寸。
