智能EMS产线SMT PCB组装载板结构设计

项目分类:通用机械零部件 发布时间:2021-12-30 ID:481910

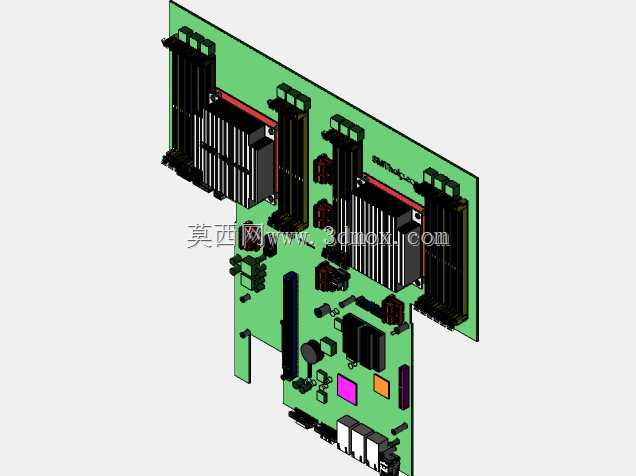

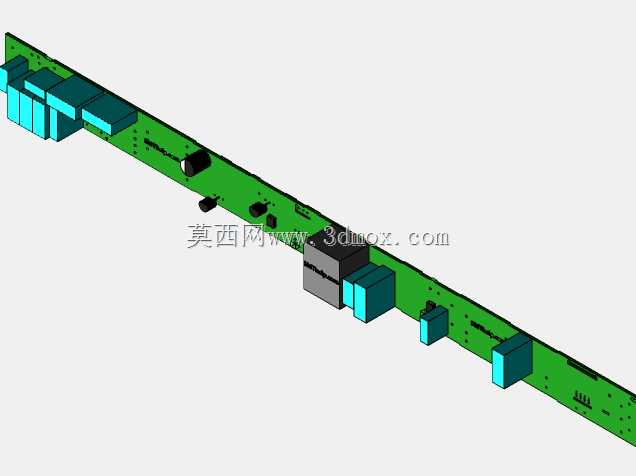

  • 智能EMS产线SMT PCB组装载板结构设计

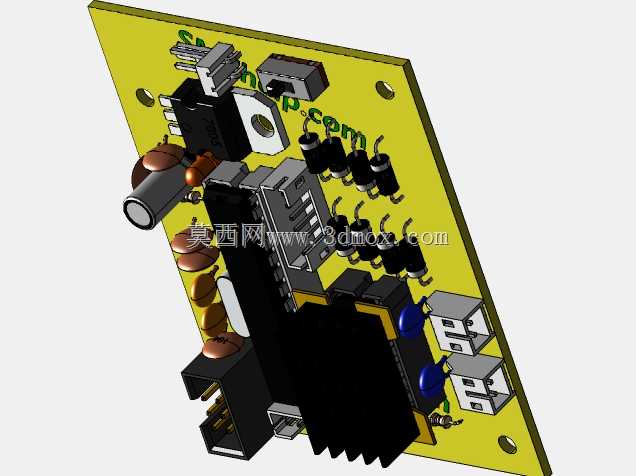

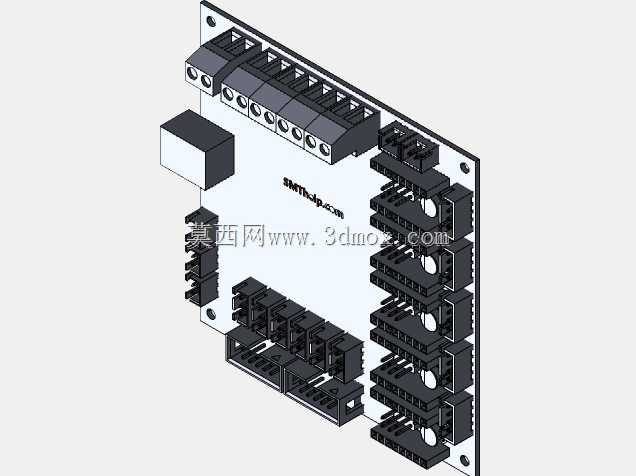

  • 智能EMS产线SMT PCB组装载板结构设计

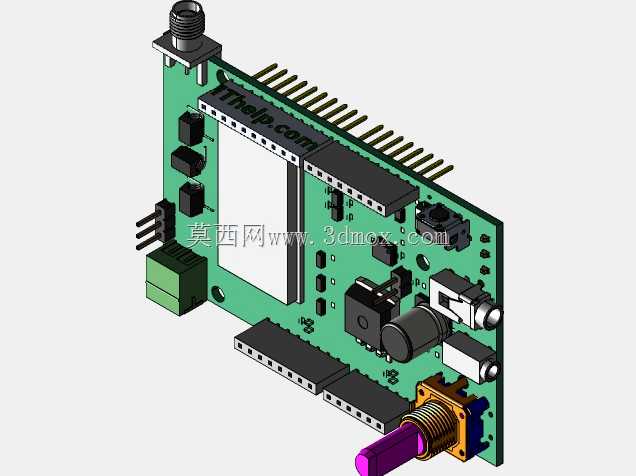

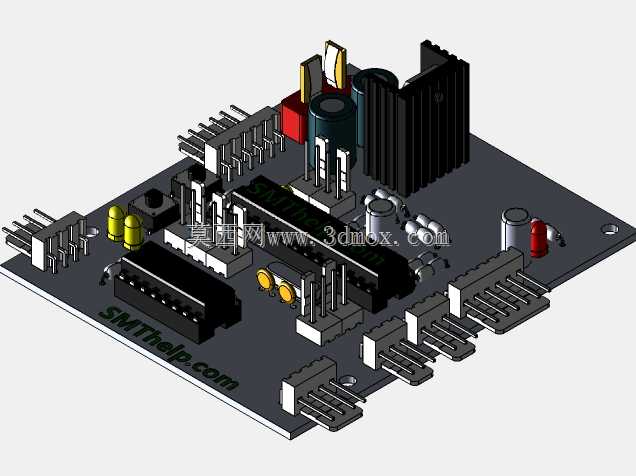

  • 智能EMS产线SMT PCB组装载板结构设计

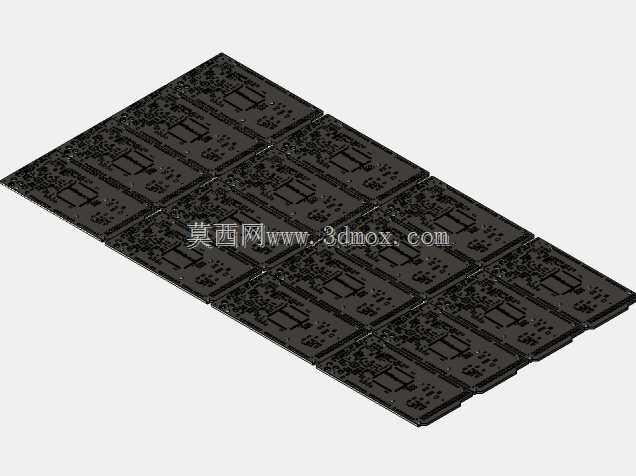

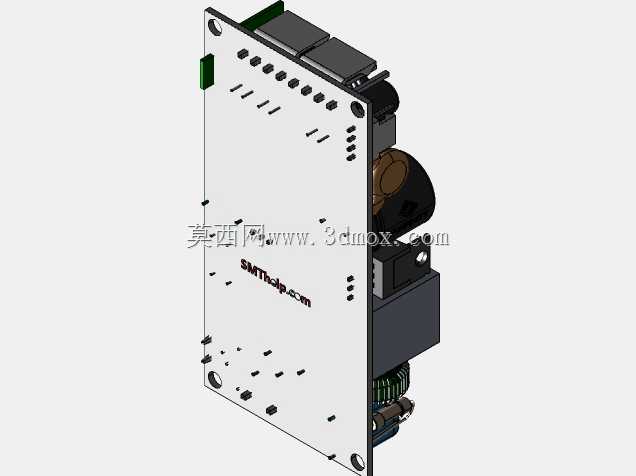

  • 智能EMS产线SMT PCB组装载板结构设计

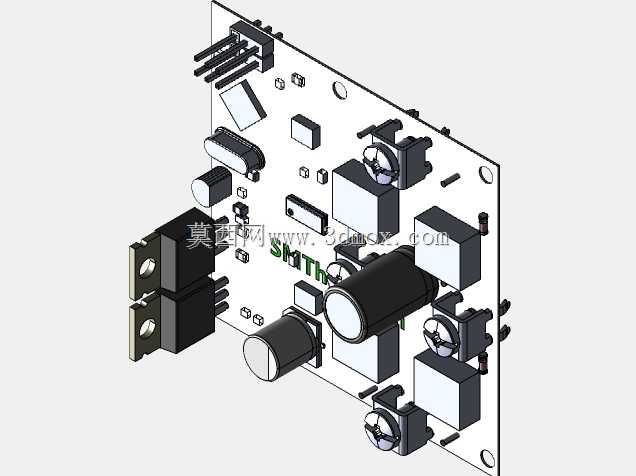

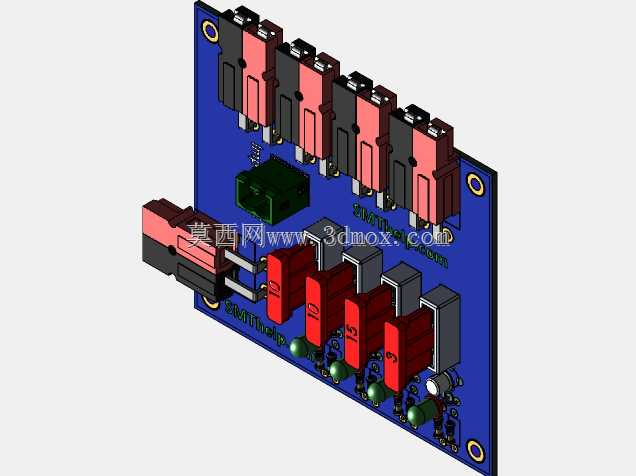

  • 智能EMS产线SMT PCB组装载板结构设计

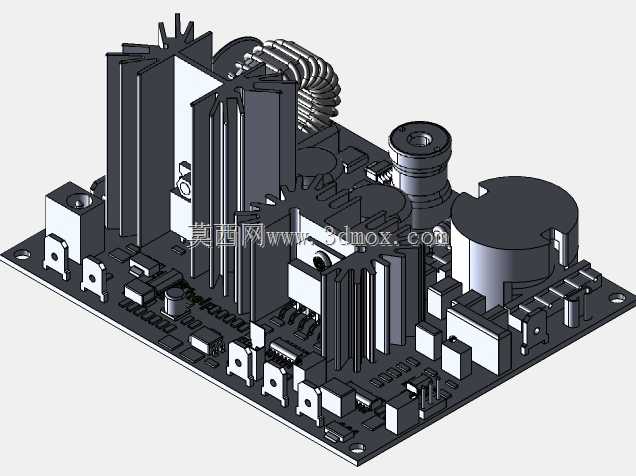

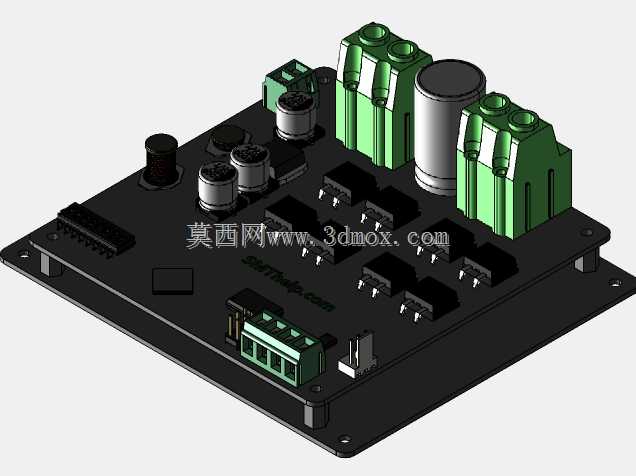

  • 智能EMS产线SMT PCB组装载板结构设计

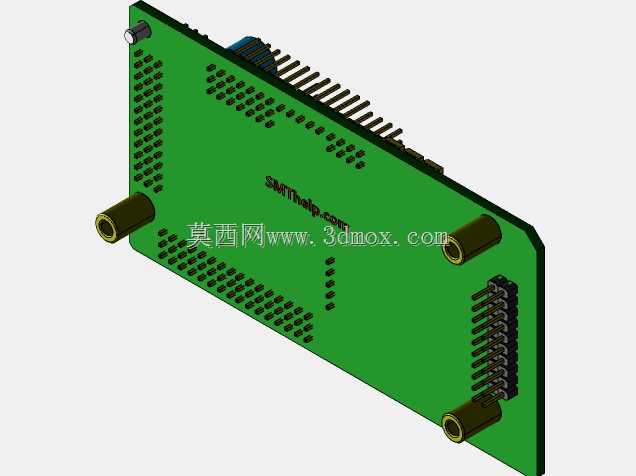

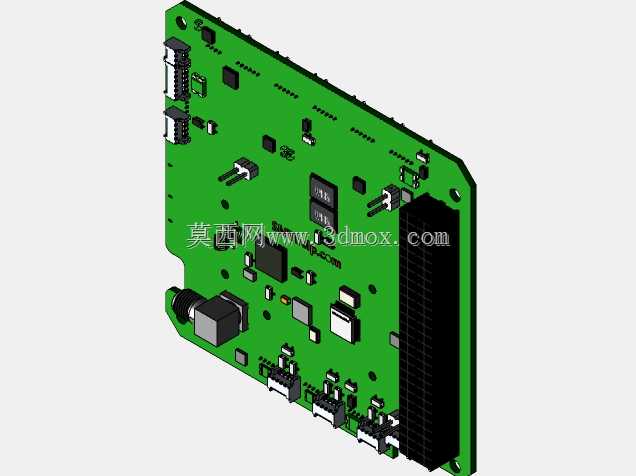

  • 智能EMS产线SMT PCB组装载板结构设计

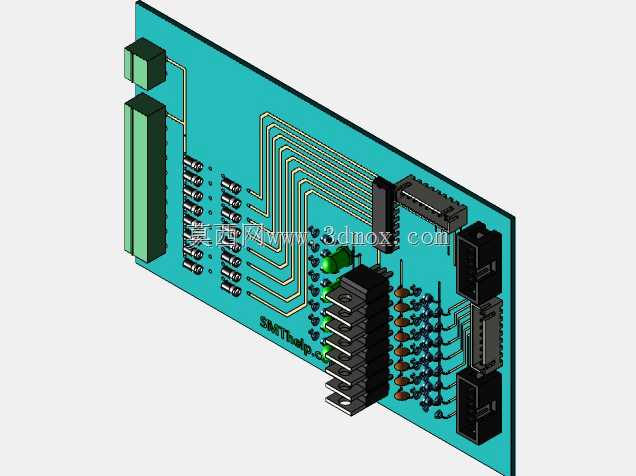

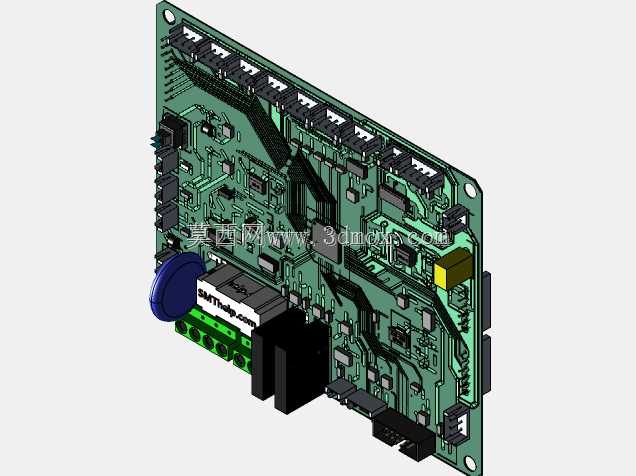

  • 智能EMS产线SMT PCB组装载板结构设计
  • 智能EMS产线SMT PCB组装载板结构设计
  • 智能EMS产线SMT PCB组装载板结构设计
  • 智能EMS产线SMT PCB组装载板结构设计
  • 智能EMS产线SMT PCB组装载板结构设计
  • 智能EMS产线SMT PCB组装载板结构设计
  • 智能EMS产线SMT PCB组装载板结构设计
  • 智能EMS产线SMT PCB组装载板结构设计
  • 智能EMS产线SMT PCB组装载板结构设计

  在电子制造EMS行业的SMT生产环节,PCB组装载板是贯穿印刷、贴片、回流焊接全流程的核心工装部件,直接决定小批量多批次板卡的生产良率与换线效率。这款载板的设计完全围绕产线实际工况展开,针对现有通用载板定位精度不足、元件避让不合理、过炉形变超差的痛点做了针对性优化。从结构布局来看,载板基材选用耐高温合成石材质,整体板面平整度控制在0.05mm以内,可承受260℃持续高温过炉工况不发生翘曲,适配无铅回流焊的温度曲线要求。板面的定位孔采用硬铬镶套设计,与产线轨道定位销的配合间隙控制在0.02mm,避免板卡传送过程中出现偏移导致的印刷偏位、贴片飞件问题。载板上的元件避让槽完全匹配对应PCB的元件布局,针对板上高度超过5mm的接插件、

  电解电容、功率继电器等元件,预留了足够的下沉空间,防止过炉时元件顶部与炉腔风嘴、轨道压条发生碰撞,同时避让槽边缘做了0.5mm的倒角处理,取放板卡时不会刮伤PCB阻焊层或碰歪贴片元件。载板边缘设置了统一的导向边,宽度符合SMT产线通用轨道的夹持要求,无需调整轨道宽度即可适配1.2m线体、0.8m线体的通用传送需求,导向边表面做了防滑纹路处理,避免轨道传送时出现打滑丢步的情况。载板上设置的多组弹性压片,采用铍铜材质制作,弹性寿命可达10万次以上,可在过炉过程中持续压住PCB边缘,抵消PCB基材受热产生的翘曲应力,避免因板卡翘曲导致的虚焊、连锡问题。针对PCB上的异形接插件部位,载板设置了专用的定位凸台,可在贴片前对插件进行预定位,

  减少人工摆板的对位时间,提升换线效率。载板的整体厚度控制在8mm,重量控制在1.2kg以内,符合产线人工取放的 ergonomic 要求,操作人员单手即可完成取放板操作,降低长时间作业的疲劳度。板面还设置了统一的条码粘贴位与防错标识槽,可粘贴对应工单的二维码标识,配合产线MES系统实现载板与工单的绑定追溯,避免混板生产的质量风险。在安装边界上,载板的外形尺寸完全匹配对应PCB的外轮廓,单边预留3mm的工艺边,既满足轨道夹持的宽度要求,也不会额外占用过多炉腔空间,可提升单炉过板数量15%左右。载板四角做了R5的圆角处理,避免取放过程中划伤操作人员或刮蹭产线设备。针对SMT产线的清洗工况,载板表面做了特氟龙涂层处理,锡膏、

  助焊剂残留可通过超声波清洗快速去除,不会在板面残留污渍,减少日常维护的工作量。载板上的定位镶套、弹性压片均采用模块化设计,出现磨损后可单独更换,无需整体报废载板,降低工装的长期使用成本。从实际应用场景来看,这款载板可适配消费电子、工业控制类板卡的SMT生产需求,尤其适合多品种小批量的柔性生产场景,换线时无需重新调整轨道参数与印刷钢网对位,可将单批次换线时间压缩至10分钟以内。在设计过程中,所有结构特征均做了拔模处理,方便载板本身的机加工制作,加工公差严格按照工装夹具的IT7级精度控制,所有配合面均做了去毛刺处理,不会对PCB或元件造成机械损伤。载板的防静电指标达到10^6-10^9Ω,符合电子制造车间的ESD防护要求,避免生产过程中静电击穿PCB上的敏感芯片。
