大袋包装接料卸料料斗支架装置

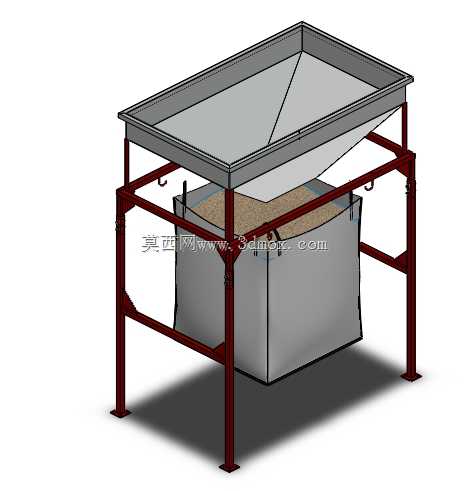

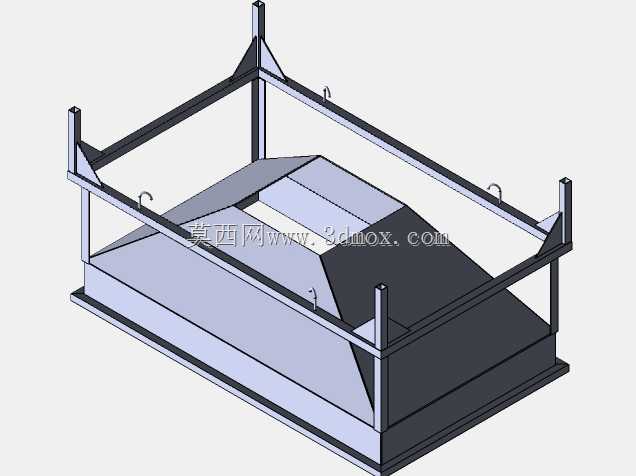

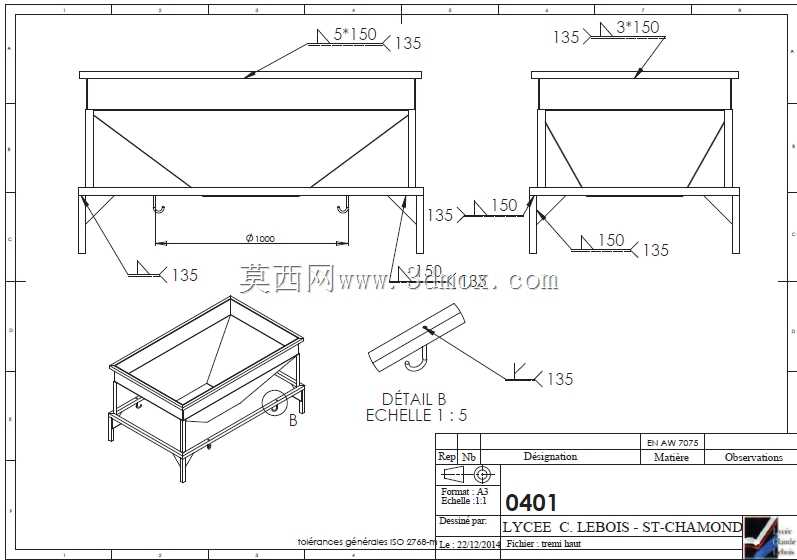

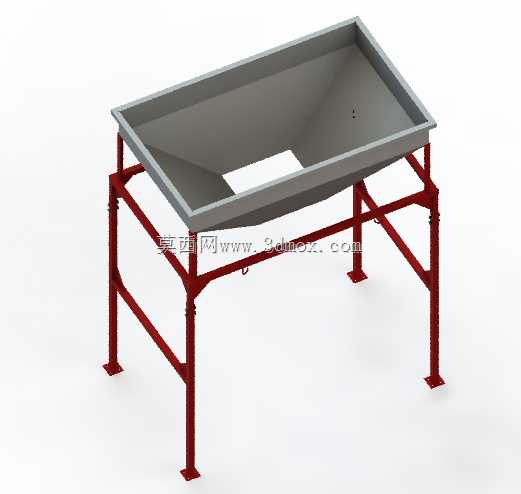

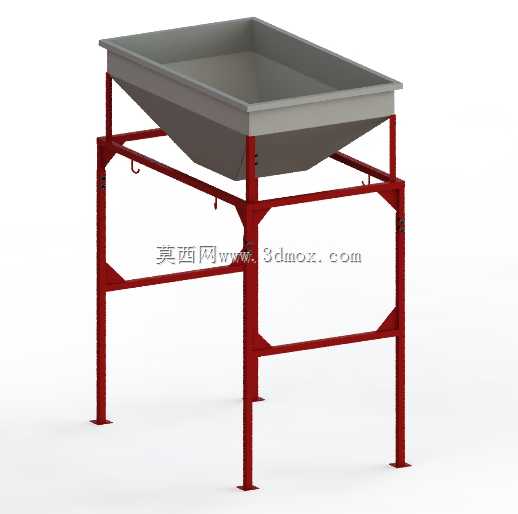

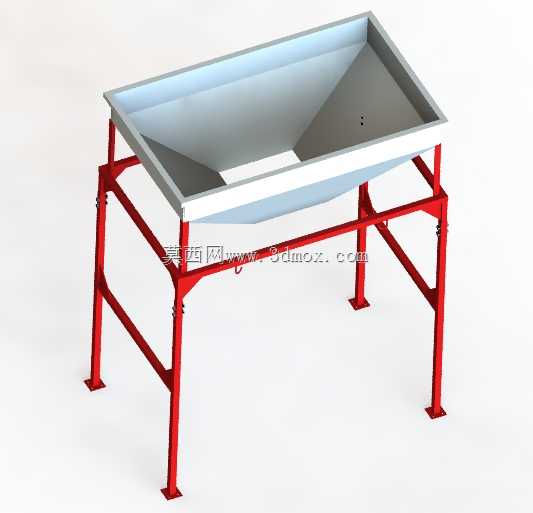

　　这套带支架的接料料斗装置，主要应用在散料包装工序的大袋装填环节，常见于粮食加工、塑料粒子分装、化工粉料包装、建材散料装袋的生产现场，作为上游出料端与下方包装袋之间的过渡导料结构使用，解决散料装填过程中物料飞溅、落料对位不准的实际问题。从结构设计来看，上部的料斗采用上宽下窄的倒棱台腔体结构，上口为矩形敞口设计，能够适配上游出料设备的落料范围，避免物料从料斗边缘洒落，料斗内壁做了平滑过渡的斜壁设计，斜壁角度根据常见散料的安息角做了匹配设置，对于流动性一般的粉料、颗粒料都能保证顺畅下滑，不会在斗壁形成积料残留；料斗下部的出料口为矩形开口，开口尺寸刚好适配大包装袋的进料口径，装填时可以将包装袋口套挂在出料口位置，让物料直接落入袋内，

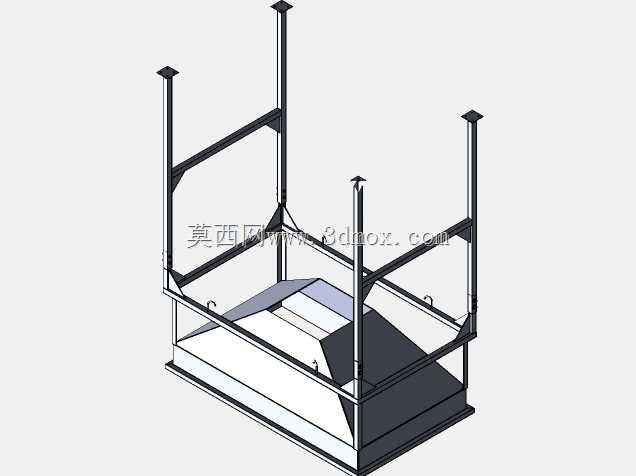

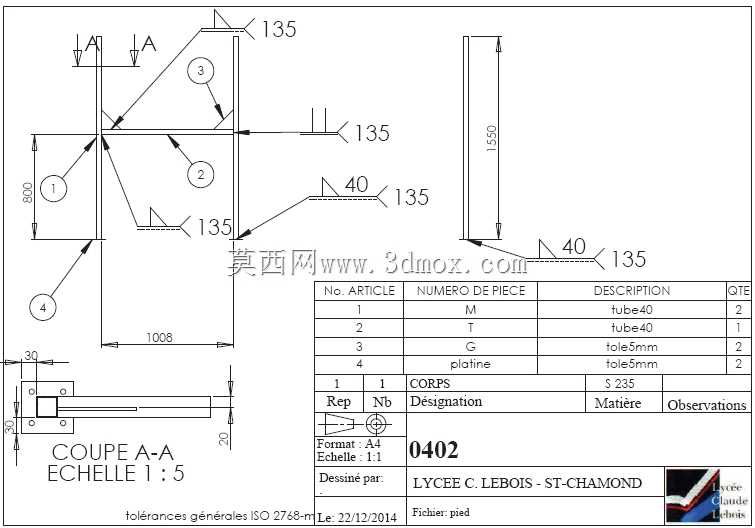

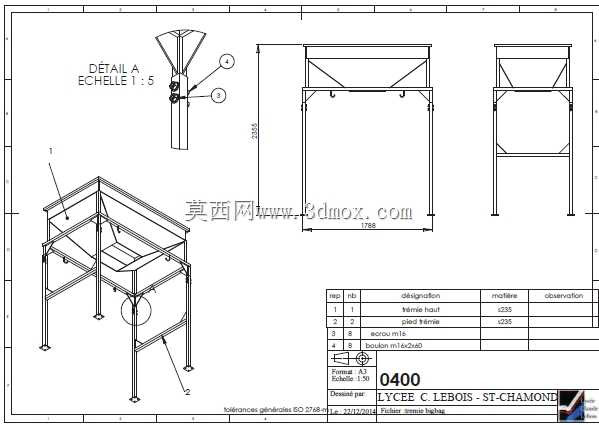

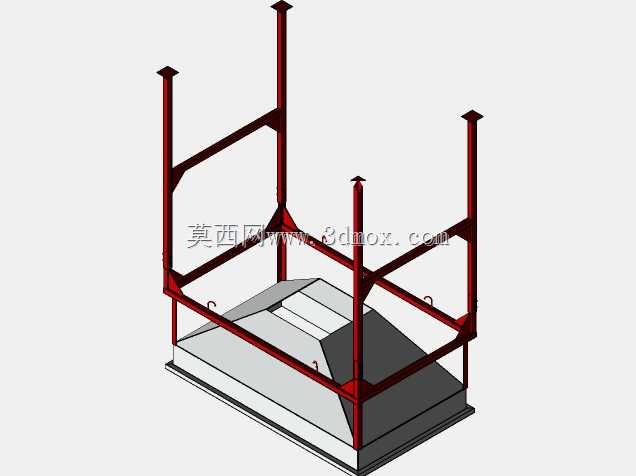

　　减少物料外溢的清理工作量。支撑部分采用方管焊接的框架式支架结构，四条竖直支腿底部带有安装固定板，板上预留螺栓安装孔，可以直接通过膨胀螺栓固定在车间混凝土地面，也可以搭配脚轮做成可移动结构适配多工位轮换使用的场景；支腿之间设置了多道横向与斜向的连接撑杆，形成稳定的桁架受力结构，能够承受料斗满载时的整体重量，避免料斗承重后出现支腿变形、整体晃动的问题，支架的高度设置充分考虑了大包装袋的悬挂空间，下方预留的高度足够容纳常见规格的吨袋、大容积编织袋，操作人员在下方套袋、扎口时也有充足的操作空间，不会出现空间局促影响操作效率的情况。设计过程中，料斗的板材厚度根据承载物料的密度做了匹配选型，针对密度较大的矿粉、

　　砂石类散料可以选用更厚的耐磨钢板制作，针对粮食、塑料粒子等轻质物料可以选用常规厚度的普通钢板或者不锈钢板材制作，满足不同行业的卫生、耐磨需求；料斗上口边缘做了外翻折边处理，既可以提升料斗整体的结构刚度，减少满料时斗壁的变形量，也可以作为安装边，通过螺栓将料斗固定在支架的上部支撑框上，方便后期拆卸清理、更换不同出料口径的料斗适配不同规格的包装袋。在实际安装使用时，该装置的上部敞口可以直接对接螺旋输送机、皮带输送机的出料端，也可以对接人工投料站的落料口，不需要额外做复杂的转接结构，安装边界清晰，只要保证支架安装面水平，料斗中心与上游落料点对齐即可正常使用；料斗侧壁预留的小型安装孔，可以根据使用需求加装振动器、料位检测装置，

　　针对流动性差的易架桥物料，加装小型振动器后可以通过高频振动破坏物料架桥结构，保证下料顺畅，加装料位检测后可以联动上游进料设备，实现料斗内物料存量的自动控制，避免物料溢出。不同于常规的固定式料仓结构，这套装置的整体尺寸更偏向工位级的辅助接料，整体占地面积小，不需要做复杂的土建基础，适合中小型包装工位的快速布设，支架的模块化焊接结构也方便拆解运输，到达现场后只需要通过螺栓连接就可以完成组装，不需要现场焊接作业，降低了安装的门槛与成本。在散料包装的实际作业场景里，这类接料料斗是衔接上游供料与下游装袋的核心辅助结构，设计时既要考虑物料的流动特性，也要兼顾现场操作的便利性，这套结构通过合理的斜壁角度、稳定的支撑框架、适配性的开口尺寸，能够覆盖绝大多数常规散料的大袋装填需求，减少包装过程中的物料浪费与清理工作量，提升包装工序的整体作业效率。
