Ticwatch2智能手表QI无线充电座结构设计

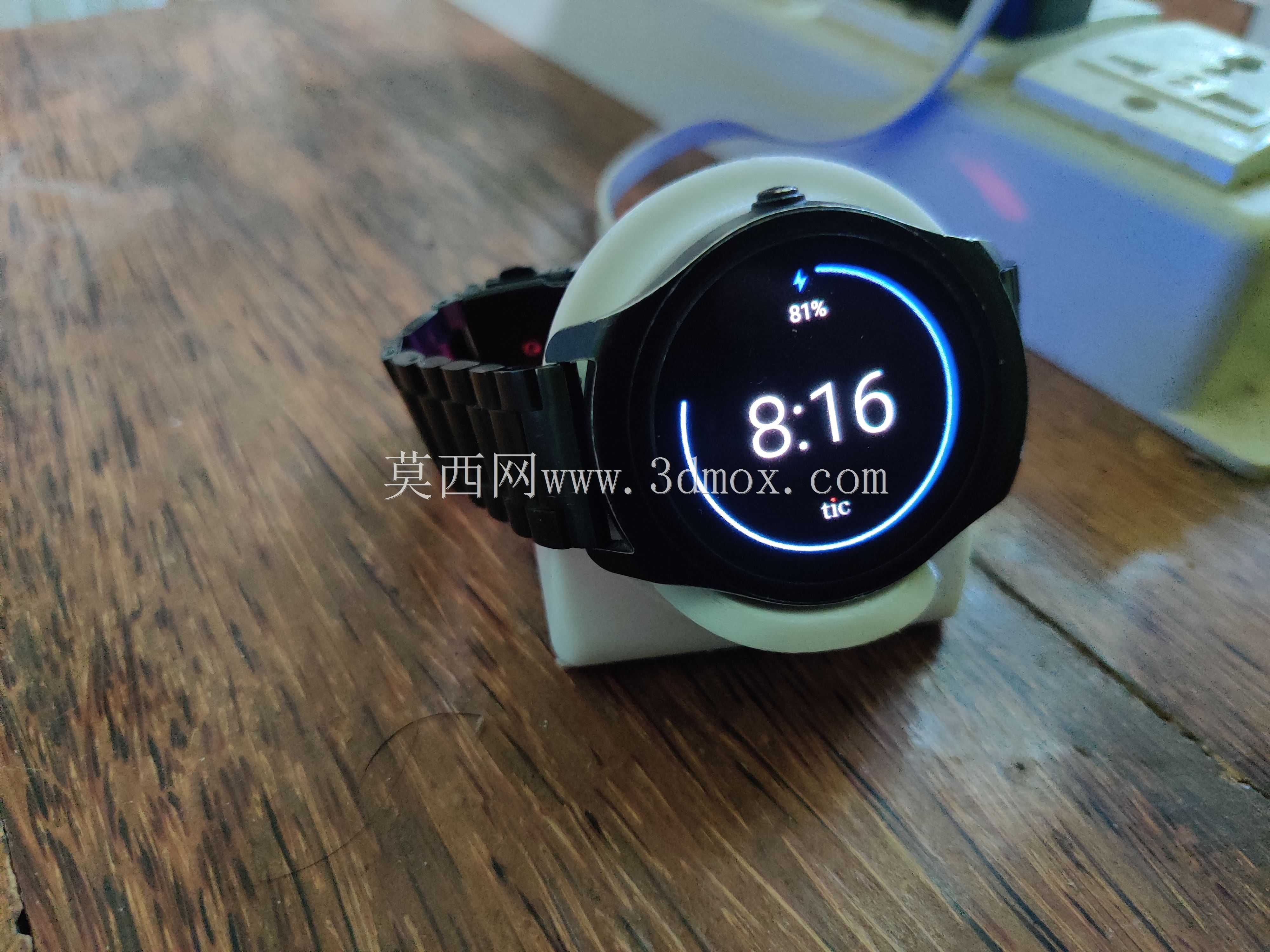

　　日常使用智能手表的场景里，充电底座是用户接触频次极高的配件，这款针对Ticwatch2设计的QI标准无线充电坞，核心解决桌面场景下手表充电时的放置稳定性、对位便利性问题，同时兼顾桌面摆放的视觉协调性。从实际使用场景出发，多数用户会将充电座放置在卧室床头柜、办公桌面这类平面区域，日常取放手表的动作多为单手操作，这就要求底座本身具备足够的自重与底部防滑性能，避免取放时底座随手表被带起，同时支撑结构需要让手表处于倾斜的可视角度，用户无需拿起手表就能快速查看屏幕显示的时间、消息提醒内容，不用在充电时频繁挪动设备。

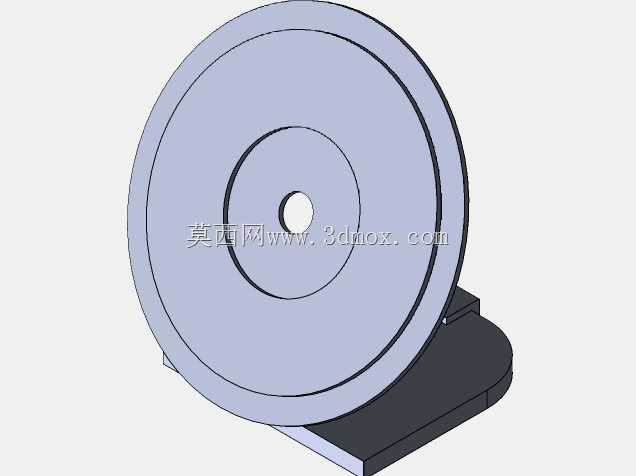

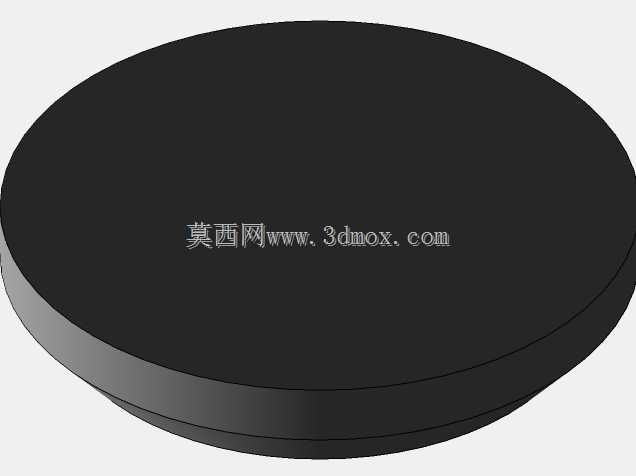

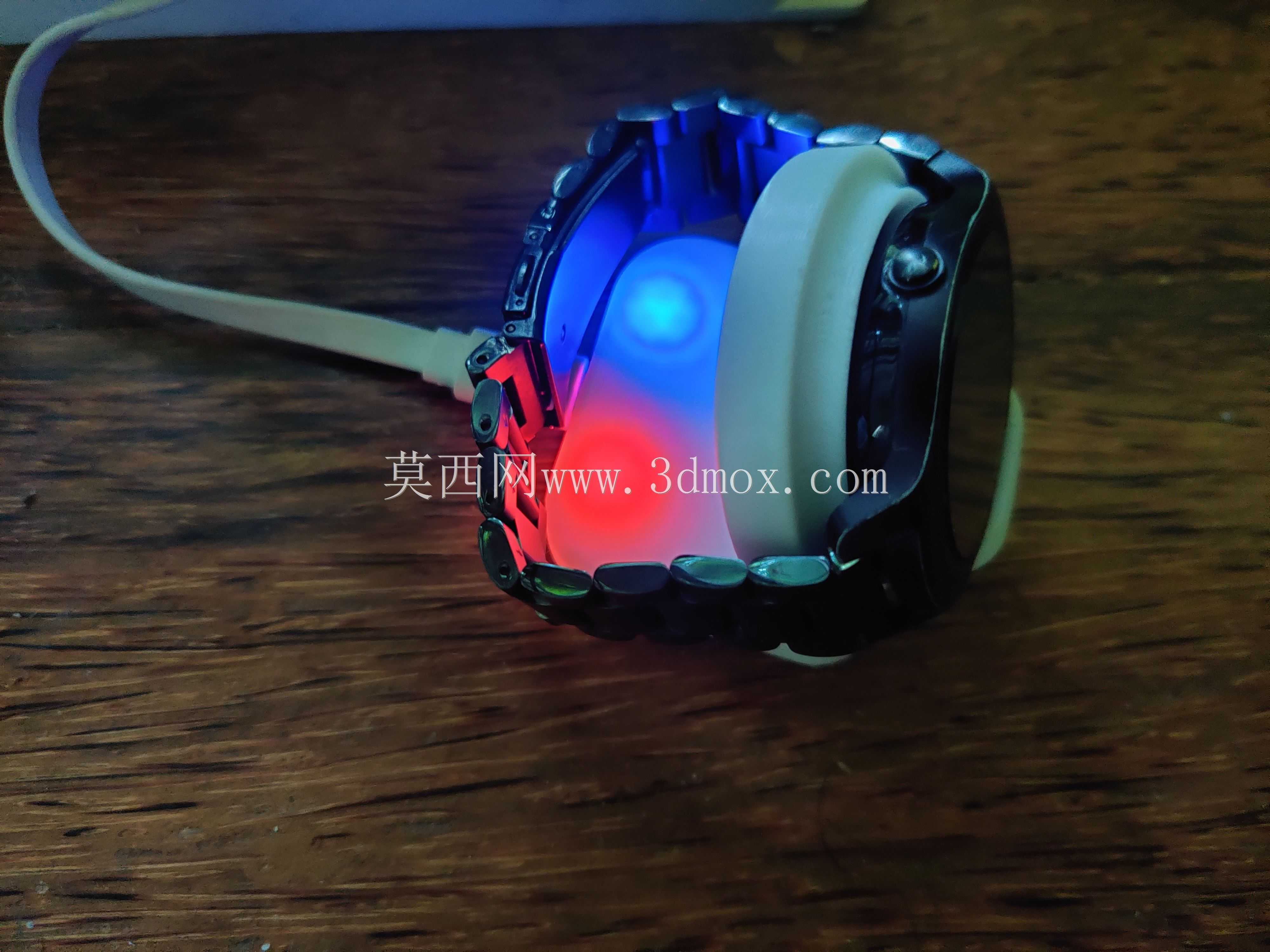

　　功能层面，这款充电座集成标准QI无线充电模块，模块选型适配通用5V输入的micro-usb接口无线发射线圈组件，线圈安装位的设计严格匹配Ticwatch2背部的充电接收端位置，当手表放置到支撑位时，发射与接收线圈的同轴度偏差控制在2mm以内，保证充电效率维持在较高区间，避免因对位偏差导致的充电慢、发热异常问题。支撑结构采用贴合手表背部弧度的仿形设计，接触区域做了圆角过渡处理，不会刮花手表表身与表带的接触面，同时预留了表带的自然垂放空间，不管是佩戴皮质表带还是硅胶表带的手表，放置时都不会出现表带被挤压弯折的情况，长期使用也不会让表带产生不可逆的压痕变形。

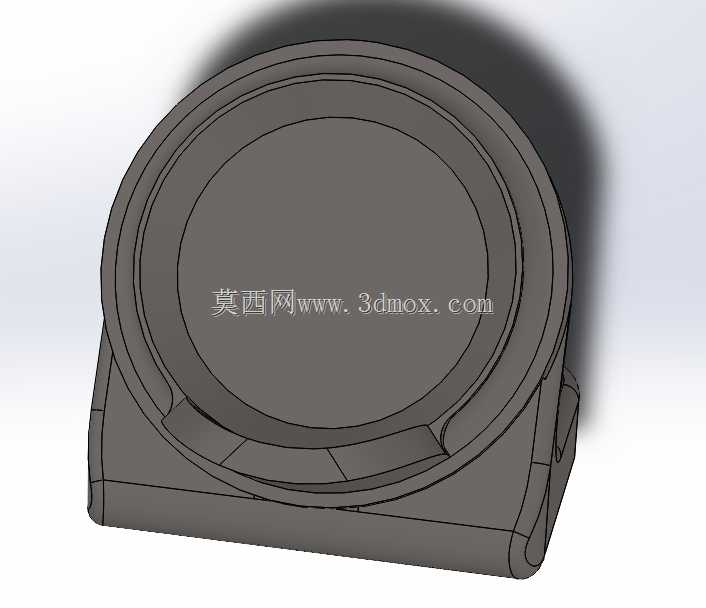

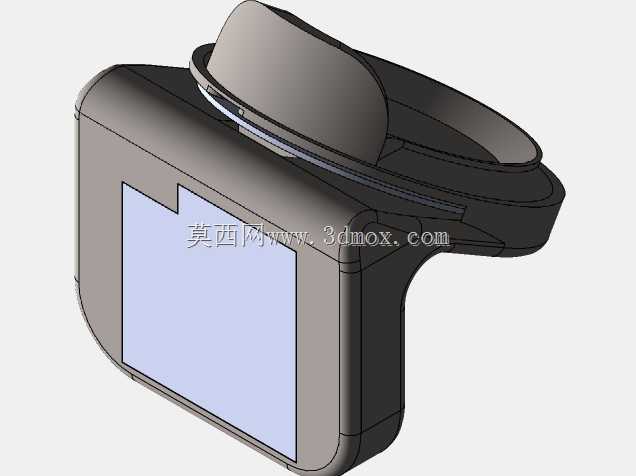

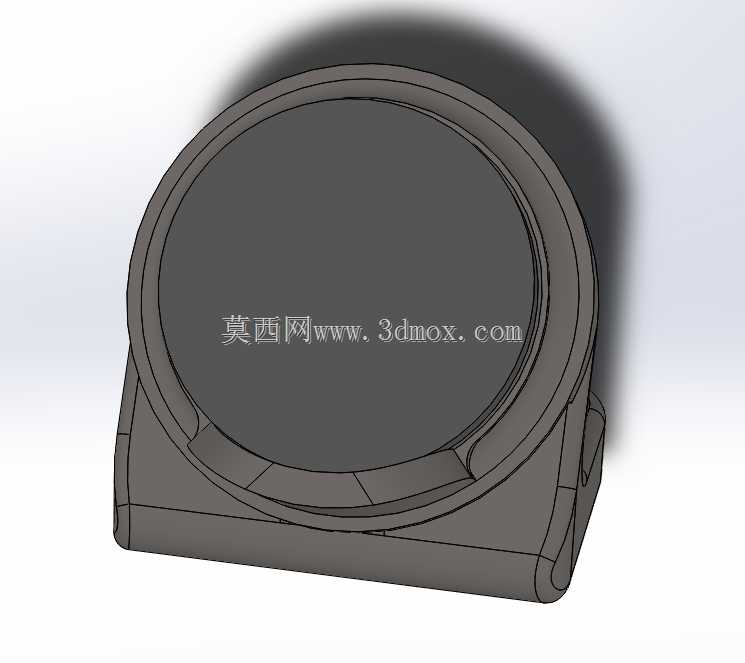

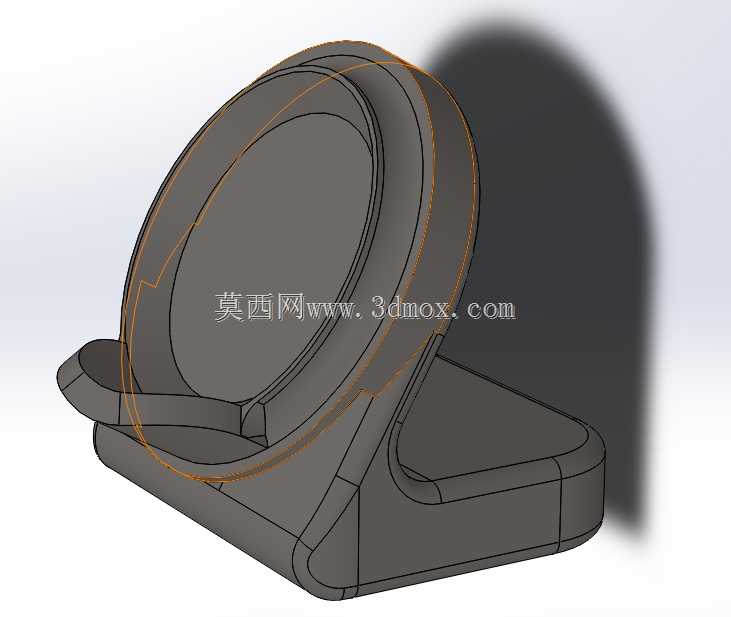

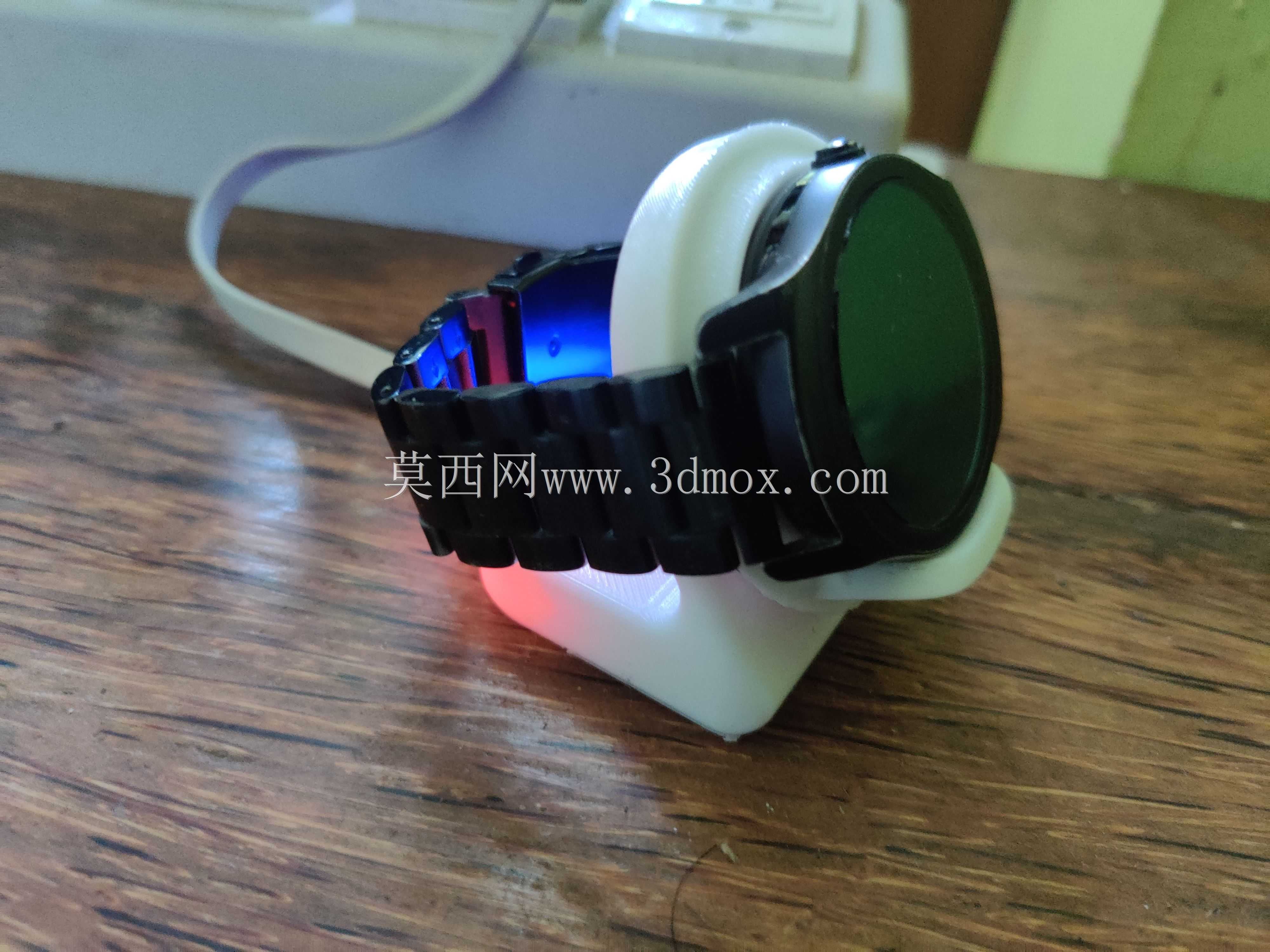

　　设计思路上，整体采用一体化的支撑底座加倾斜靠位的结构，没有额外的活动卡扣或者夹持部件，用户放置手表时无需对准卡扣、调整夹持位置，只要将手表靠在支撑斜面上自然下滑到定位位置即可完成对位，单手就能完成全部取放动作，操作门槛极低。底座的底部设计为平整的大接触面，可粘贴防滑硅胶垫，放置在光滑的桌面、玻璃台面上也不会轻易滑动，整体重心偏下，靠位的倾斜角度设置为65度左右，这个角度既符合用户坐姿状态下查看手表屏幕的视线角度，也能保证手表放置时的重力分力完全压在底座支撑面上，不会出现倾倒滑落的问题。线圈安装槽的位置做了限位筋设计，组装时无线充电模块可以直接卡入槽位，不需要额外打胶固定，提升组装效率，同时槽位周边预留了0.8mm的走线空间，方便模块的供电线缆从底座内部走线，从底座后侧的出线口引出，避免线缆外露影响桌面整洁。

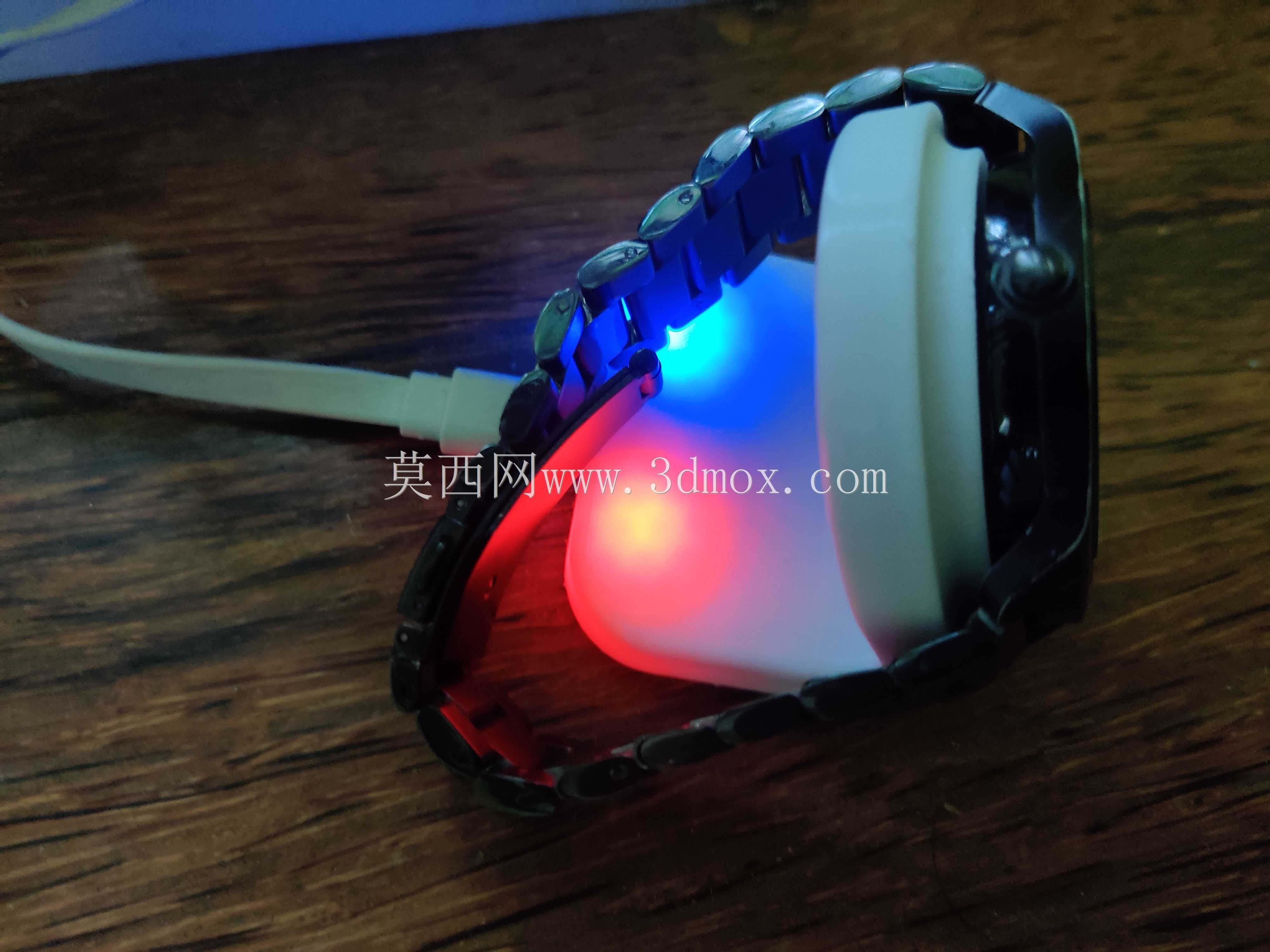

　　安装边界与尺寸方面，底座整体的投影轮廓为类椭圆形，横向最大宽度控制在90mm以内，纵向深度约75mm，整体高度约80mm，占用桌面空间极小，不会和桌面的键盘、水杯、笔筒等物品产生位置冲突。靠位支撑的弧形面完全匹配Ticwatch2的表身背部弧度，支撑面的最高点距离底座平面约72mm，手表放置后整体的最高点不超过110mm，即使放在显示器下方的桌面区域也不会遮挡屏幕视线。底座的侧壁厚度均匀设置为2mm，采用常规注塑工艺即可生产，壁厚均匀不会出现注塑缩痕、翘曲等工艺问题，外表面所有的棱边都做了R1以上的圆角处理，没有尖锐的边角，日常使用触碰也不会划伤皮肤。出线口的位置设计在底座后侧的居中位置，开口尺寸为4mm*3mm，适配常规的micro-usb供电线缆，线缆插入后不会出现过度弯折的情况，延长线缆的使用寿命。

　　从结构可靠性角度看，整个底座没有活动结构件，不存在结构松动、卡扣断裂的失效风险，长期使用的稳定性更高，日常清洁也十分方便，只需要用湿布擦拭表面即可，没有容易积灰的缝隙死角。针对不同用户的摆放需求，底座的底部防滑垫区域预留了配重块安装位，可根据实际使用需求选择是否增加铸铁配重块，进一步提升底座的放置稳定性，即使在有轻微晃动的桌面场景下，比如办公桌面被碰撞、床头柜开关抽屉产生震动时，充电座也不会移位，手表也不会从支撑位滑落。
