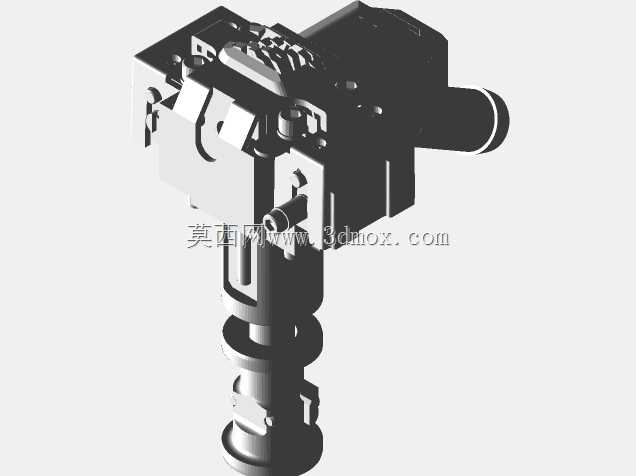

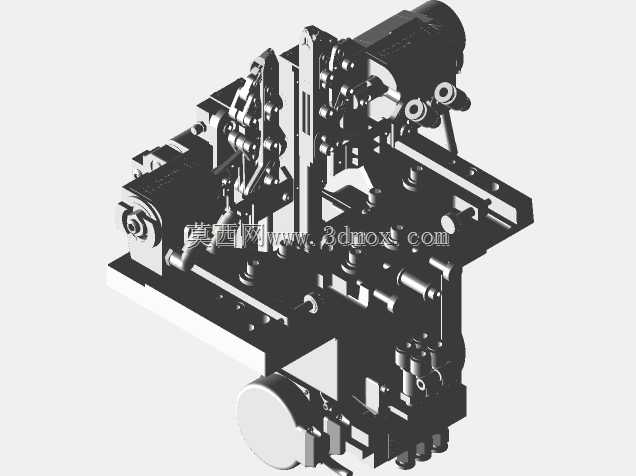

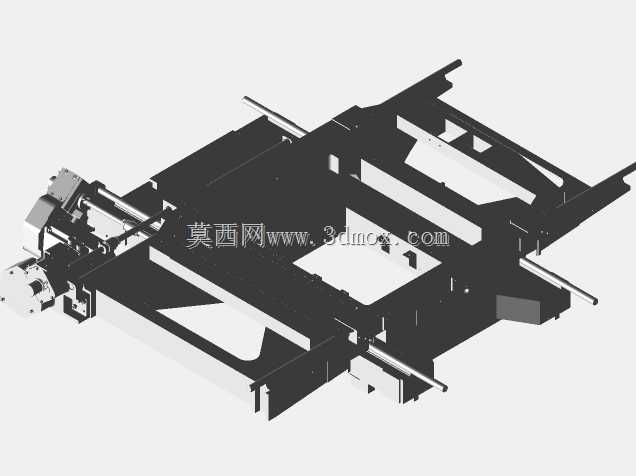

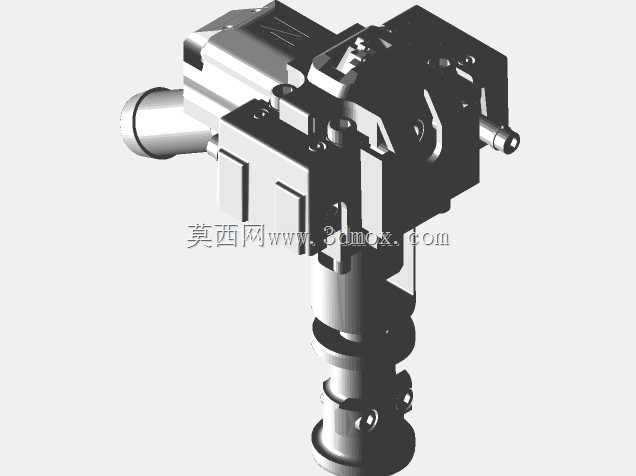

SMT自动插件机供料压合组件结构

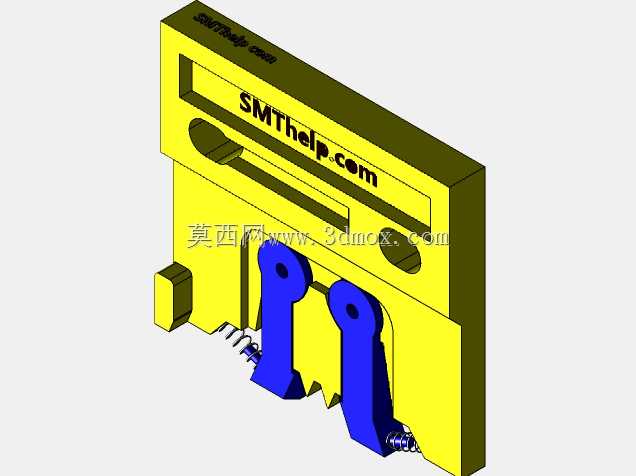

　　在电子组装生产线的自动插件工位，这类压合供料组件是衔接料带输送与元件插装动作的核心执行部件，直接决定异形元件插装的对位精度与送料节拍稳定性。从结构布局来看，主体基座采用一体式开槽设计，预留的料带通行槽宽度匹配标准SMT编带料带的尺寸公差，槽体两侧的定位凸台可直接嵌入插件机供料位的安装卡槽，无需额外加装转接垫块，安装时仅需通过基座侧面的两个沉头孔完成锁附，安装面平面度公差控制在0.02mm以内，避免锁附后基座变形导致料带卡滞。

　　组件前端的两个蓝色压合臂是核心动作执行件，采用对称式悬臂结构设计，臂身的转轴孔与基座内置的弹簧顶杆配合，常态下依靠弹簧预紧力将压合臂压向料带表面，压合臂端部的楔形压头刚好对准料带上的元件定位孔，当料带步进送料时，压合臂会被料带的定位凸点顶起，待料带前进一个步距后，压头在弹簧作用下卡入下一个定位孔，完成料带的位置锁定，避免插装动作时料带移位导致元件插偏。压合臂的摆动角度设计为15度，既保证足够的抬升高度让料带顺利通行，又不会因摆幅过大导致弹簧脱出或压头碰撞相邻工位部件。

　　基座顶面的标识区域做了凹陷处理，可直接粘贴料带规格标识或工位编号，避免生产过程中标识被料带摩擦脱落；基座侧面预留的两个椭圆形过孔，用于安装料带检测传感器的光纤探头，探头可实时检测料带的送料位置，一旦出现卡料或断带情况，设备可立即触发停机报警，减少元件损耗与设备撞机风险。基座底部的避让槽深度经过精确计算，刚好避开插件机工作台面的走线槽与凸台结构，安装后基座底面与工作台面完全贴合，不会出现悬空变形的问题。

　　从设计逻辑来看，整个组件没有采用复杂的传动结构，全部依靠机械结构的配合实现压合与定位功能，无需额外接入气动或电动驱动元件，大幅降低了部件的故障概率，日常维护仅需定期清理槽内的元件碎屑、在转轴位置涂抹少量润滑脂即可，适配车间24小时连续生产的工况需求。压合臂采用耐磨改性POM材质加工，既具备足够的结构强度承受长期往复摆动的磨损，又不会刮伤料带表面的镀锡层，避免金属碎屑掉落造成电路板短路风险；基座采用6061铝合金硬质阳极氧化处理，表面硬度达到HV400以上，可承受长期的料带摩擦而不出现明显磨损，整体使用寿命比普通塑料基座提升4倍以上。

　　在实际产线应用中，这类组件可适配跨距5mm-15mm的编带异形元件，包括接插件、接线端子、小型开关等多种SMT后段插装元件，更换不同规格压头即可适配不同料带的定位孔尺寸，无需更换整个基座，大幅降低产线换型的配件成本。组件的整体安装边界控制在120mm80mm60mm以内，可直接安装在现有标准插件机的供料位，无需对设备原有结构进行改造，适配市面上多数主流型号的自动插件机设备。在高速插装工况下，该组件可配合设备实现每小时12000次的送料节拍，压合定位重复精度可达0.05mm，完全满足消费电子、家电控制板等产品的插件精度要求，有效减少人工补插的工作量，提升整条SMT产线的自动化率。
