20V充电式电钻配套锂电池包结构设计

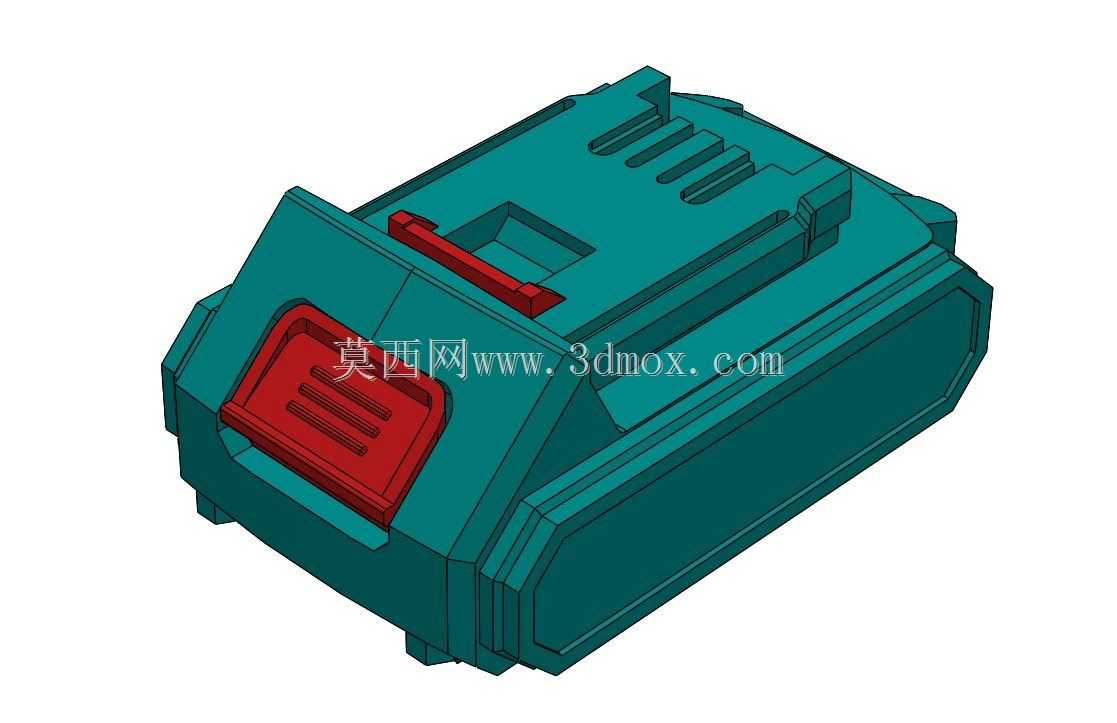

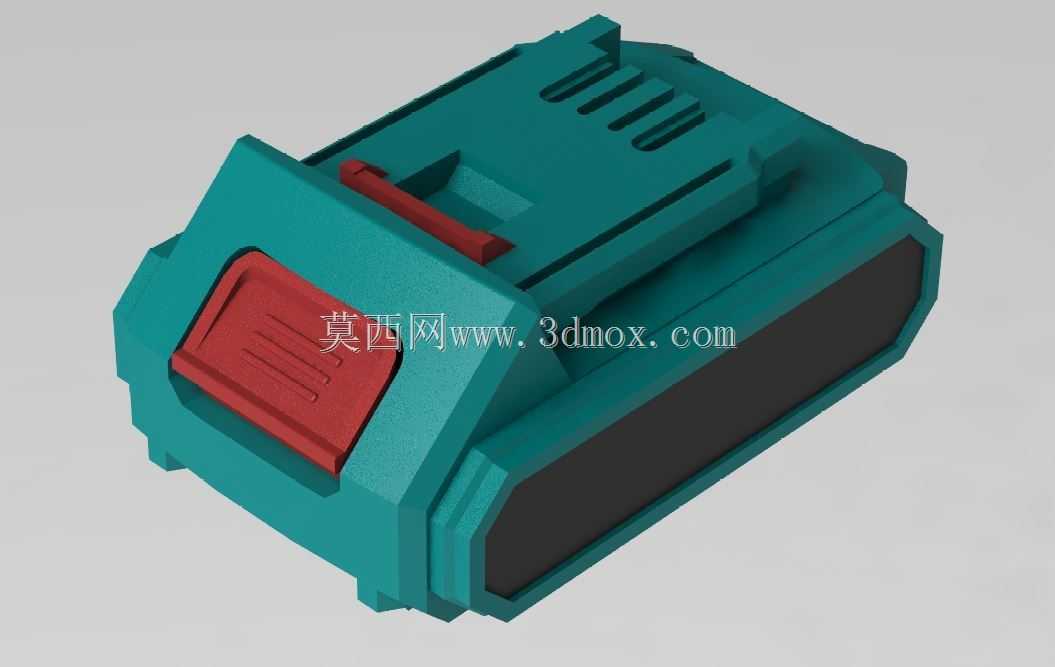

　　从结构设计逻辑来看，整个电池包采用上窄下宽的梯台外形，外壳选用耐冲击的工程塑料材质，主体做青绿色的防滑磨砂面处理，正面设置醒目的红色解锁按键，按键表面做三道平行的凸起防滑筋，作业人员戴劳保手套操作时也能精准按压，不会出现打滑脱手的情况；按键下方的红色区域是电池包与电钻主机的卡扣配合面，按压解锁键时卡扣向内收缩，即可顺着电钻手柄下方的导轨槽将电池包滑出拆卸，松开按键后卡扣自动弹出卡入主机的定位卡槽，实现电池包与主机的刚性锁止，避免作业过程中电池受震动松脱断电。电池包侧面的黑色区域是电量显示窗口的预留位？这款20V锂电钻电池包，是手持充电式钻孔类电动工具的核心供能部件，日常在装修现场的木作开孔、瓷砖打眼、轻钢龙骨固定，或是五金加工场景里的薄板钻孔、自攻螺丝拧固作业中，都能见到这类电池包的身影，它替代了传统带线电钻的电源线束缚，让作业人员可以在无外接电源的高空、户外、狭窄柜体内部等场景灵活操作，不用再拖拽延长线、寻找就近电源插座，大幅提升零散作业的移动灵活性。不对，实际是内部电芯组的绝缘封装层外露部分，外壳在这个位置做内凹的避让槽，既可以减少外壳材料用量，也能在电池包不慎跌落时，让边角先接触受力面，缓冲撞击能量，避免内部电芯组直接受冲击损坏。外壳顶面的多道平行散热槽，是顺着电池包充放电时的空气流动方向设计的，大电流持续输出时电芯产生的热量，可以顺着这些槽道快速散出，避免热量在密闭外壳内积聚，导致电芯温度过高触发保护、缩短循环寿命。

　　从安装边界尺寸来看，电池包与电钻主机配合的导轨槽采用行业通用的P20系列接口尺寸，导轨的凸筋宽度、卡槽深度、锁扣位置都和同系列20V平台的电动工具完全匹配，除了给充电电钻供电外，还可以适配同平台的充电式起子机、小型角磨机、充电往复锯等工具，实现一块电池多设备通用，降低用户的配件采购成本。电池包内部采用5串2并的圆柱锂电芯排布，最大输出电压20V，持续输出电流可达2A，能够满足电钻在木材、薄金属、普通砖墙面上钻孔时的峰值功率需求，电芯之间用绝缘支架隔开，预留足够的散热间隙，镍片连接采用点焊工艺，降低连接内阻，减少大电流输出时的连接部位发热。

　　外壳的合模面做错位止口设计，配合超声波焊接工艺，可以达到IPX4级别的防泼溅能力，作业现场遇到少量洒水、扬尘天气时，不会有水汽、粉尘进入外壳内部造成电芯短路。电池包底部的平面做了加厚处理，平时放置在工作台、工具架上时可以平稳直立，不会随意滚动，底部边角做R5的圆弧过渡，跌落时可以分散冲击力，避免外壳边角开裂。在实际结构建模过程中，需要重点关注卡扣的弹性变形量设计，解锁按键的按压行程控制在3-5mm之间，按压力度控制在15-20N，既不会因为太松导致误触解锁，也不会因为太紧导致戴手套时难以按压拆卸；导轨槽的配合公差选H7/g6的间隙配合，既保证电池包可以顺畅滑入主机卡槽，又不会因为间隙过大导致安装后出现旷量，作业时产生异响。

　　外壳的壁厚设计均匀控制在2.2-2.5mm之间，散热槽位置的壁厚不小于1.5mm，保证外壳整体的抗冲击强度，从1.2米高度自由跌落到水泥地面时，外壳不会出现开裂、卡扣断裂的情况，内部电芯组也不会出现移位。另外在电池包与主机对接的端面，设置了两个定位销孔，安装时定位销先进入孔位导向，再让导电接插件对接，避免接插件错位插歪导致的插针弯曲、接触不良问题，接插件周围做一圈凸起的防护筋，即使电池包不慎正面摔落，防护筋先接触受力面，保护内部接插件不会被撞坏。
