斜轴式轴向柱塞液压马达三维结构设计

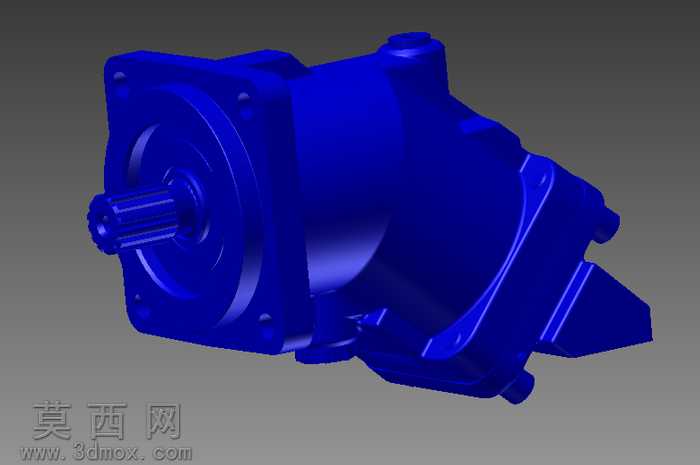

本斜轴式轴向柱塞马达三维模型采用主流三维机械设计软件完成全参数化建模，整体建模过程严格遵循液压元件的实际装配逻辑与尺寸公差规范，完整还原了该类液压动力元件的全部核心结构。模型外观采用高饱和度深蓝色工程塑料质感材质进行渲染，表面添加了符合工业铸件特征的细微磨砂纹理，配合柔和的环境打光与多角度阴影效果，清晰呈现出马达壳体的铸造轮廓、安装法兰的定位孔位、伸出轴的渐开线花键细节，以及后端倾斜布置的缸体组件外形，整体视觉效果贴合工业级液压元件的真实质感。结构建模层面，完整复现了该马达的全部组成部件：包含前端带外螺纹锁紧圈的壳体组件、带铜质球窝衬垫的传动轴、多组均匀排布的柱塞组件、中心配油轴、球面配油盘、集成式安全阀、泵盖组件以及多组支撑轴承与骨架密封结构，各部件间的装配约束完全匹配实际工况的运动关系，可清晰展示柱塞随缸体倾斜角度变化的往复运动轨迹、配油盘与缸体端面的配合密封逻辑、传动轴与柱塞球头的铰接传动路径。设计思路上，该模型重点还原了产品的紧凑型结构优势：通过插装式设计将安全阀直接集成于马达本体，采用螺纹插装阀结构缩减了外接管路所需的安装空间，同时对密封座与轴承组的轴向定位结构做了精细化建模，直观展示了锁紧圈如何实现壳体内元件的轴向固定，以及密封组件如何配合传动轴实现高压油腔的动密封效果，模型各部件均可实现独立拆解，能够完整呈现斜轴式柱塞马达将液压能转换为旋转机械能的内部结构原理，可用于液压系统原理演示、产品结构教学、虚拟装配仿真等场景。
