带翻转卡片结构的设备标识标牌结构设计

　　在工业现场的设备运维、产线状态公示场景中，固定印刷的标识牌往往无法适配动态信息更新的需求，比如设备运行状态切换、工位参数调整、安全提示内容变更时，传统标牌需要整体更换，不仅耗时，反复拆装还会破坏安装面的漆面或固定孔位精度。这款带翻转卡片的标牌结构，正是针对这类高频信息切换的应用场景设计，核心解决静态标识无法快速变更展示内容的痛点，无需额外工具即可完成展示面的切换操作，适配交流稳压设备、车间配电柜、产线工位旁的信息公示需求。

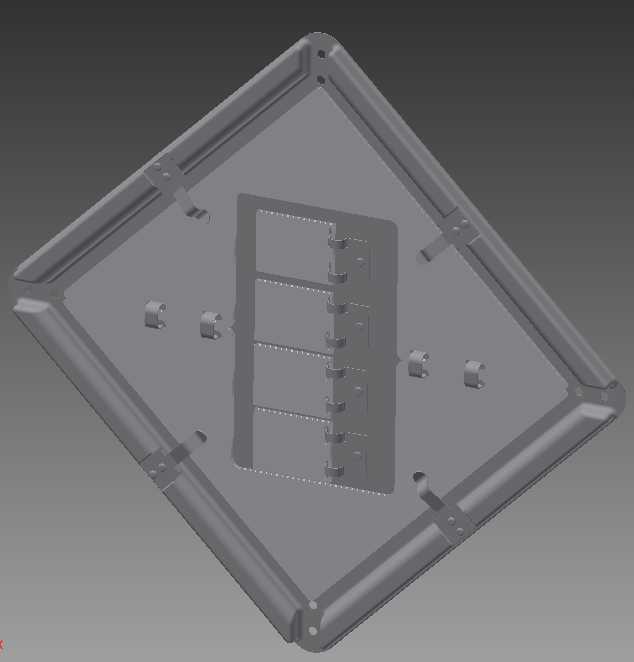

　　从结构设计逻辑来看，整体采用方形基座作为承载主体，基座边缘做了阶梯式包边设计，既可以提升整体结构的抗形变能力，避免安装后受外力挤压出现翘曲，也能为内部翻转卡片提供防护边界，防止车间内的粉尘、切削液飞溅直接接触卡片铰接部位，降低卡滞风险。基座背面预留的四个对称卡扣点位，对应安装面上的预开孔位置，安装时无需额外打螺丝，对准孔位按压即可完成固定，卡扣的倒钩角度经过反复校核，既保证安装后不会因设备运行振动松脱，也能在需要整体拆卸维护时，用平口工具轻撬即可脱离，不会破坏安装面板的完整性。

　　内部的翻转卡片组件采用多片层叠的铰接设计，每片卡片对应一个展示面，卡片侧边设置有定位凸点，与基座内侧的定位凹槽配合，翻转到指定角度后会产生清晰的段落感，不会因设备振动出现自行翻转的情况。卡片与基座的铰接轴采用一体化的塑料转轴结构，无需额外装配金属销轴，减少零件数量的同时，也避免了金属件长期使用出现锈蚀卡滞的问题，转轴的配合间隙控制在0.15mm，既保证翻转时的顺畅度，也不会出现旷量导致卡片歪斜。

　　从安装边界尺寸来看，整体基座为正方形结构，外边缘尺寸适配常见的设备面板预留标识位，厚度控制在12mm以内，不会突出安装面过多，避免人员走动时剐蹭磕碰。基座表面的展示区域做了下沉式设计，翻转卡片完全收纳在下沉区域内，卡片表面与基座上边缘保持齐平，既方便日常擦拭清洁，也不会因外力磕碰导致卡片边缘卷边。基座四个角做了R3的圆角处理，消除尖锐边角带来的安全隐患，适配车间安全规范的要求。

　　在实际使用场景中，这类翻转标牌可预先在不同卡片面印刷对应的状态标识，比如设备的运行、停机、检修、故障等状态，或者稳压设备的不同输出档位提示，操作人员需要变更展示内容时，只需拨动对应卡片即可完成切换，无需准备新的标牌或打印贴纸，大幅提升现场信息更新的效率。结构设计时充分考虑了工业环境的使用需求，所有棱角位置都做了钝化处理，没有易积尘的死角，日常清洁只需用干布擦拭即可，基座材质选用耐油污的工程塑料，长期接触车间内的润滑油、切削液也不会出现脆化或变色问题。

　　铰接部位的阻尼设计经过多轮调试，翻转操作的力度控制在单指即可拨动的范围，同时翻转到位后能保持稳定，即使在周边设备运行产生持续振动的环境下，也不会出现卡片自行移位的情况。基座背面的卡扣结构做了加强筋处理，卡扣根部的厚度提升至2mm，反复拆装100次以上也不会出现断裂，适配设备定期维护时需要临时拆卸标牌的需求。卡片的展示面预留了足够的印刷区域，可容纳常规的文字、符号标识，卡片边缘做了0.5mm的凸起拨边，方便操作人员戴劳保手套时也能顺利拨动卡片，不会出现打滑的问题。
