无挂纸板嵌入式设备安装固定标牌结构

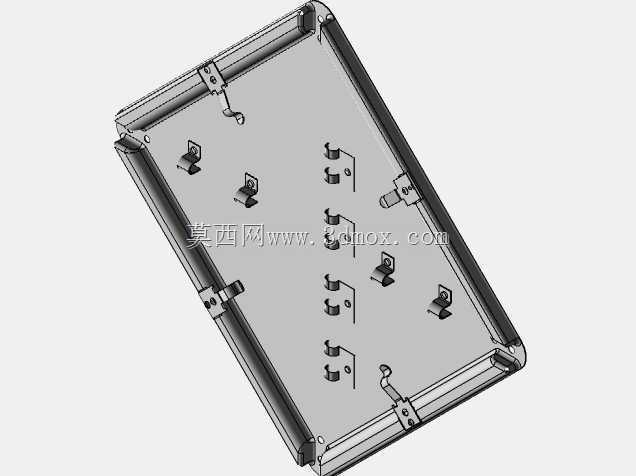

　　在交流稳压类输配电设备的面板装配环节，这类无挂纸板的标牌构件承担着设备参数标识、面板局部防护的双重作用，区别于传统带纸质衬层的粘贴式标牌，该结构采用一体化硬质基材成型，直接嵌入设备前面板的预留安装位，无需额外背胶或挂装扣件，长期处于设备运行的温变环境下也不会出现衬层受潮起翘、胶层老化脱落的问题。从结构设计逻辑来看，构件整体采用矩形薄壳构型，边缘做了等宽的翻边处理，翻边高度匹配设备面板的板材厚度，安装时可直接卡入面板的冲压开孔内，翻边与面板开孔的配合间隙控制在0.15mm以内，既保证装配后无明显晃量，又能抵消面板加工时的微小尺寸公差。构件内表面分布的多组凸台与卡扣结构，是设计时的核心考量点：

　　靠近边角位置的定位凸台高度略高于卡扣的卡接高度，装配时先通过凸台对准面板上的定位凹坑完成预定位，再按压构件整体使卡扣卡入面板对应的卡槽内，全程无需螺丝紧固，单人即可完成装配作业，能大幅减少产线装配的工时消耗。不同位置的卡扣做了差异化的弹性余量设计，靠近构件长边中点的卡扣弹性变形量设置为0.8mm，适配面板开孔处的尺寸偏差，边角位置的卡扣变形量控制在0.5mm，保证装配后构件边角与面板贴合紧密，不会出现长期使用后边角翘起的问题。构件表面的平整区域预留了激光打标或丝印的工位，可直接印制设备额定参数、接线警示、认证标识等内容，由于基材本身与设备面板的材质膨胀系数接近，在设备运行产生的温度循环变化下，标牌与面板的变形量保持一致，

　　不会出现标识区域开裂、字迹脱落的情况。从安装边界来看，构件的整体外轮廓尺寸需匹配对应功率等级交流稳压器的面板开孔尺寸，翻边的R角与面板开孔的冲压R角保持一致，避免装配后出现局部缝隙不均的问题；内表面的凸台高度经过精确核算，不会触碰面板内侧的布线与小型电子元件，卡扣的卡接深度设置为1.2mm，既保证足够的拉脱力，又不会因为卡接过深导致面板局部变形。在实际设备运维场景中，这类一体化标牌还能起到局部遮挡面板开孔、防止灰尘与小飞虫进入设备内部的作用，相比传统粘贴式标牌，其抗擦拭能力更强，运维人员清洁设备面板时无需担心擦除标识内容，构件本身的耐候性也能适配配电设备常年运行的工况，无需定期更换标识构件。设计过程中还针对构件的受力情况做了优化，日常按压操作面板按键时，即使误触标牌区域，构件的薄壳结构也能分散按压力度，不会出现局部凹陷变形的问题，翻边位置做了微小的倒角处理，装配和运维过程中不会划伤操作人员的手部。
