轿车后面板焊接定位工装夹具结构

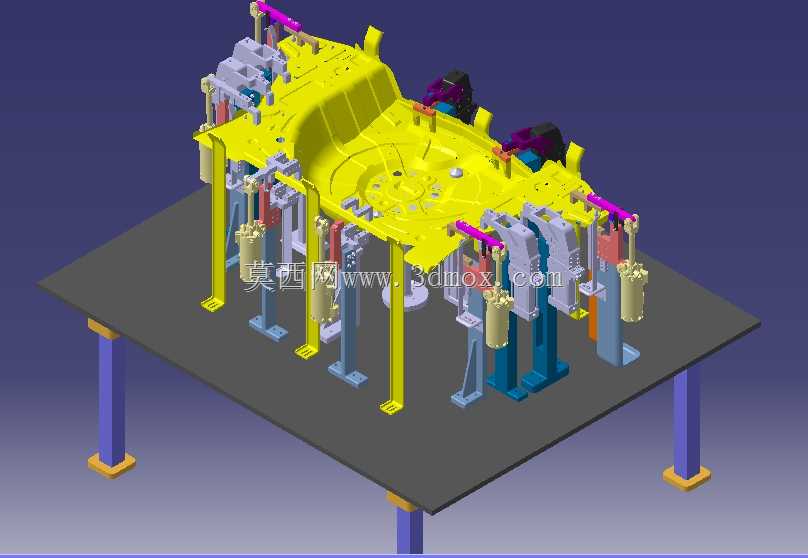

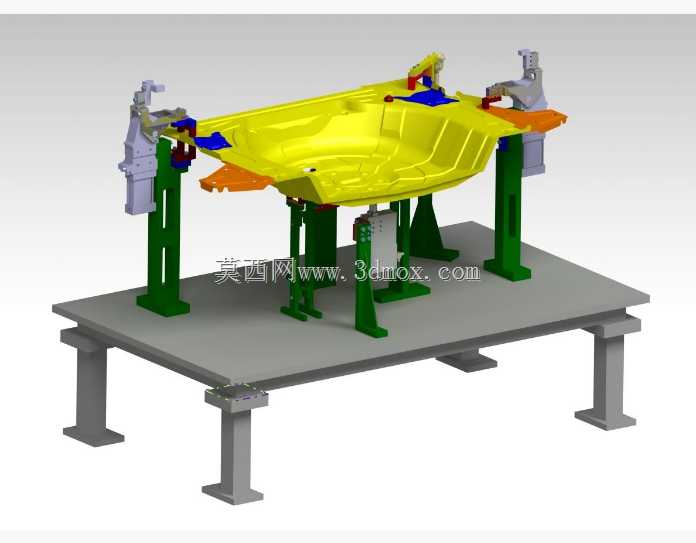

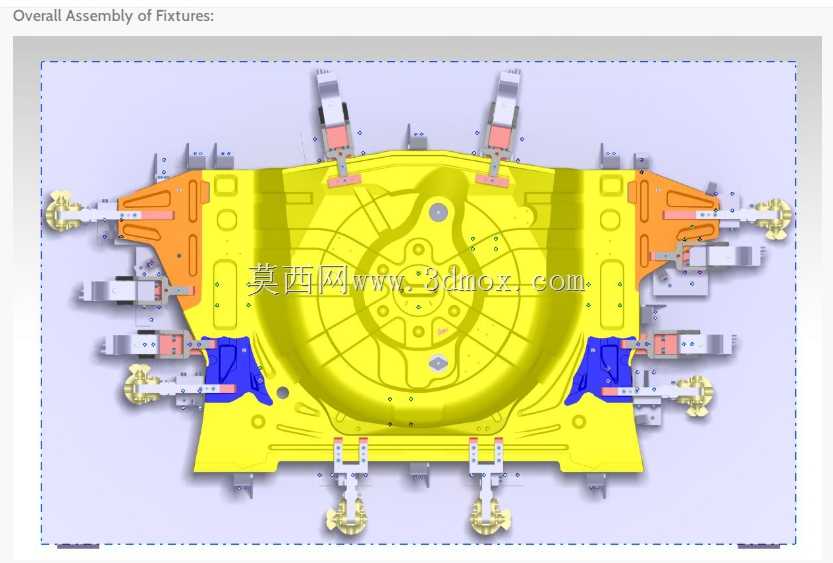

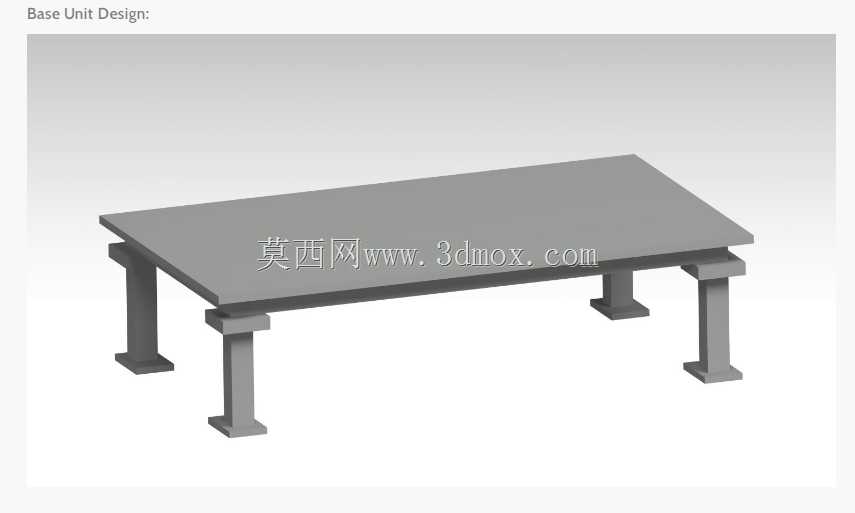

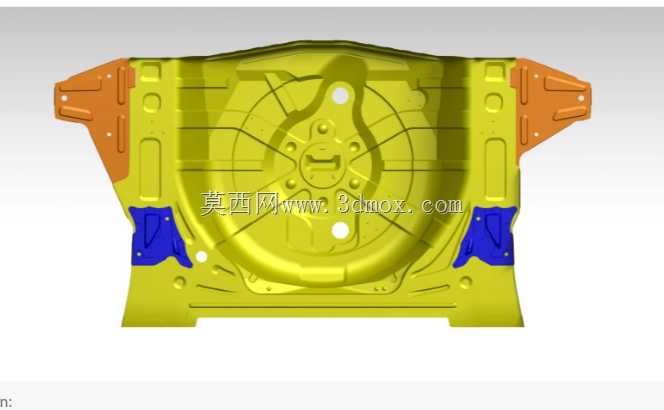

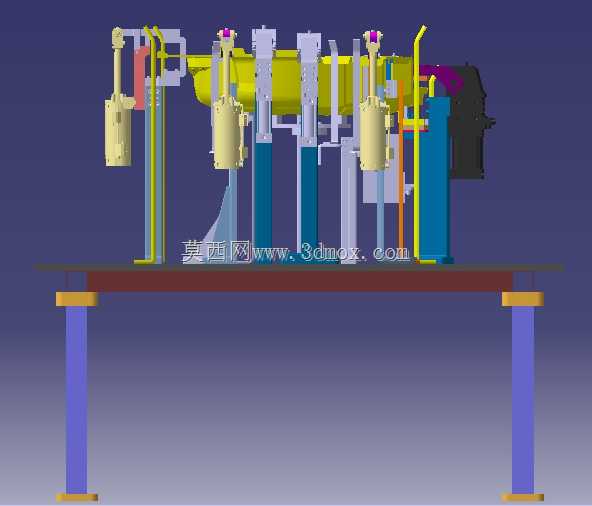

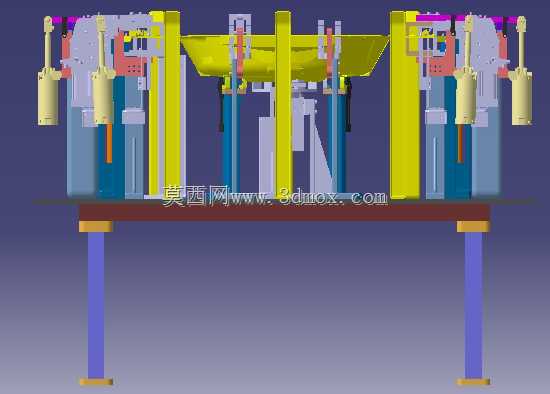

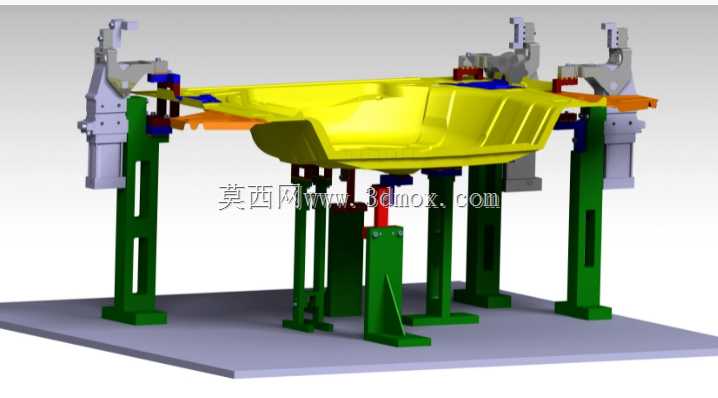

　　这套工装面向乘用车白车身焊装工序的后面板组对工位设计，核心作用是在焊接作业前完成后面板与周边侧围、顶盖后横梁搭接边的精准定位与夹紧，规避人工组对带来的错边、间隙不均问题，保障后续焊接工序的尺寸精度，避免后续总装环节出现内饰件装配干涉、密封胶涂覆轨迹偏移等质量隐患。整套工装采用框架式支撑结构，底部为标准化方管焊接的台架基座，支撑腿底部配置可调垫铁，可适配车间地面的水平度偏差，台架上平面加工有统一的基准孔系，所有定位、夹紧单元均通过基准孔完成安装定位，可根据后续车型改型需求快速调整单元位置，缩短工装迭代周期。

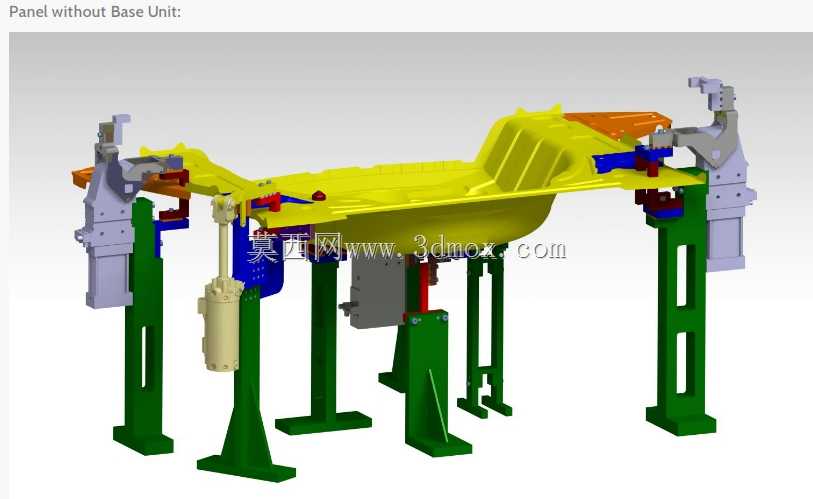

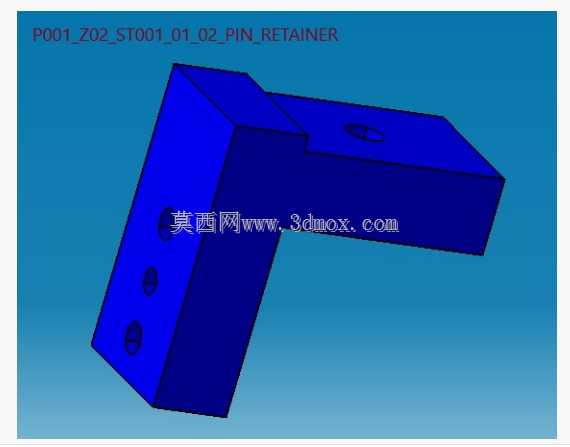

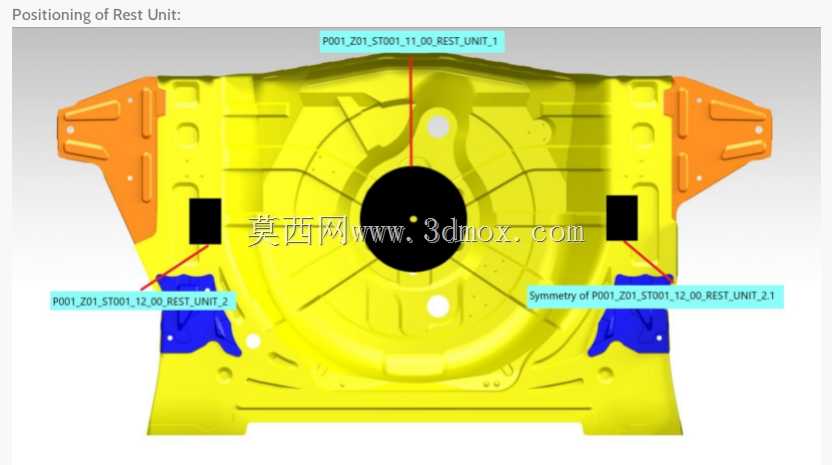

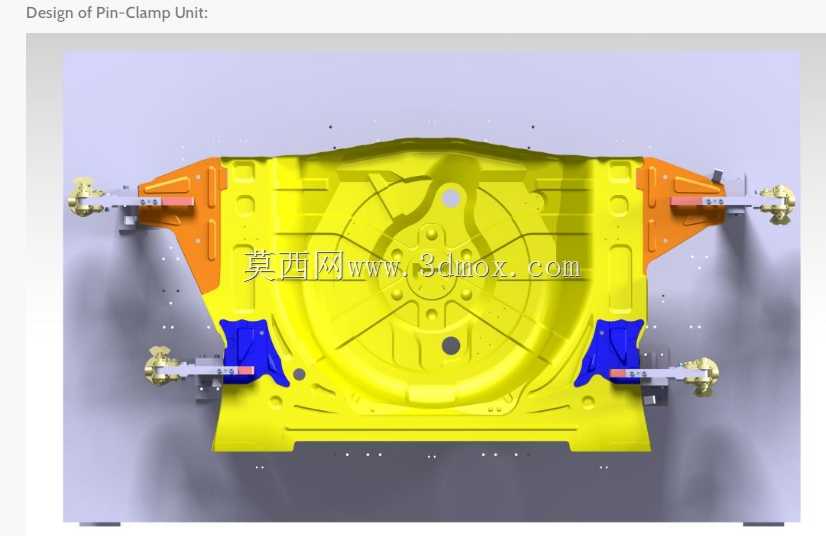

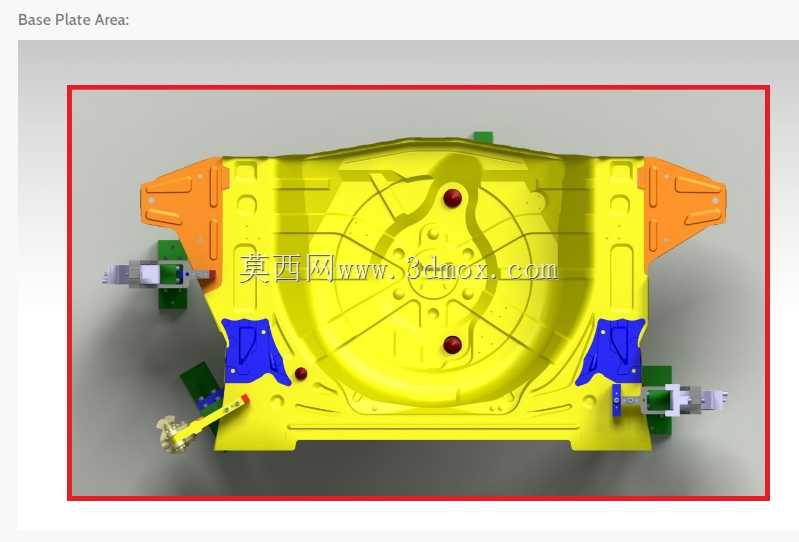

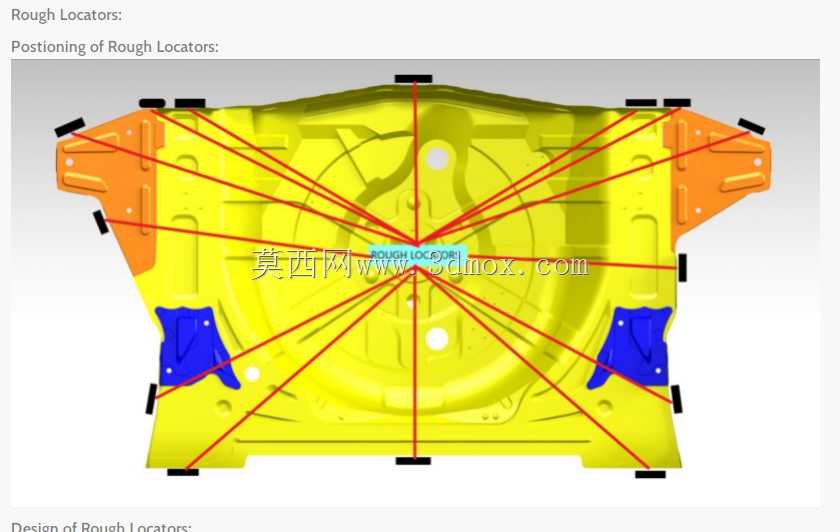

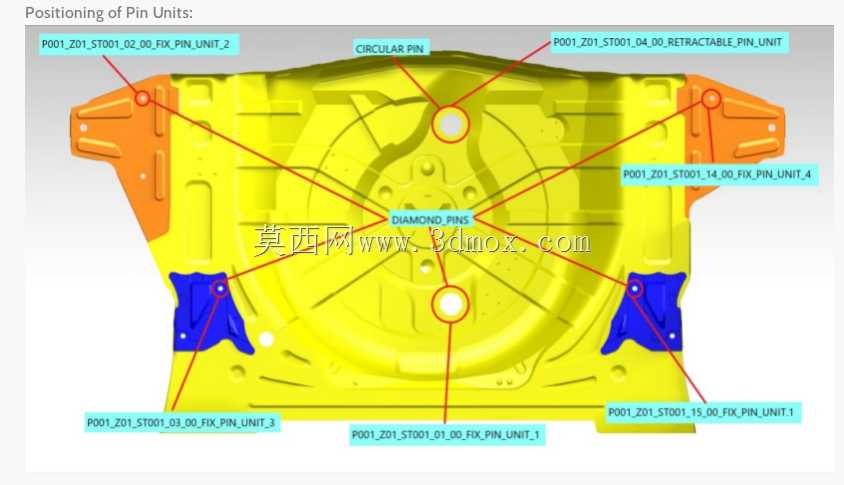

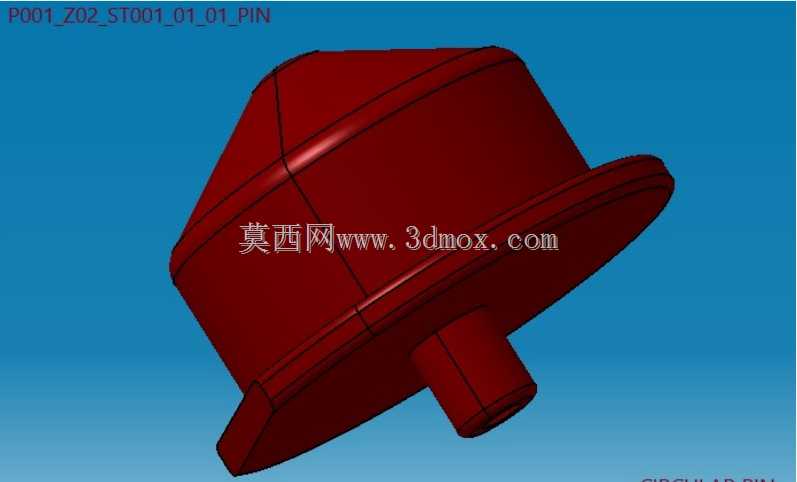

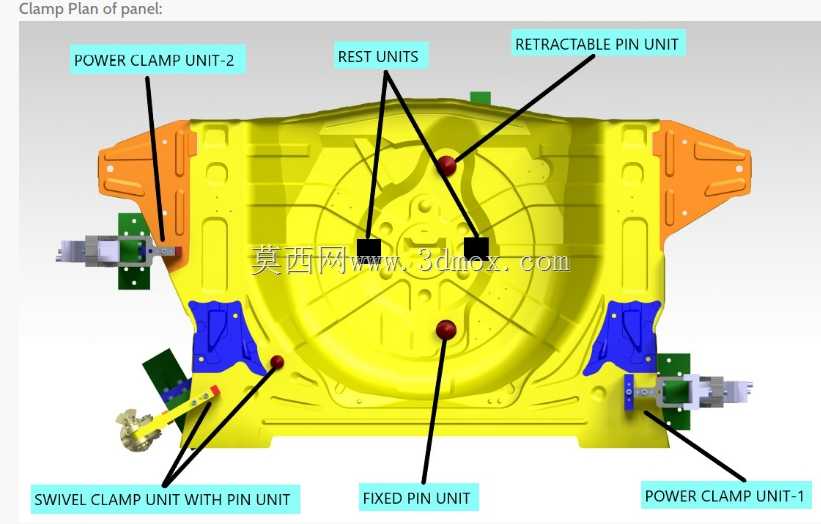

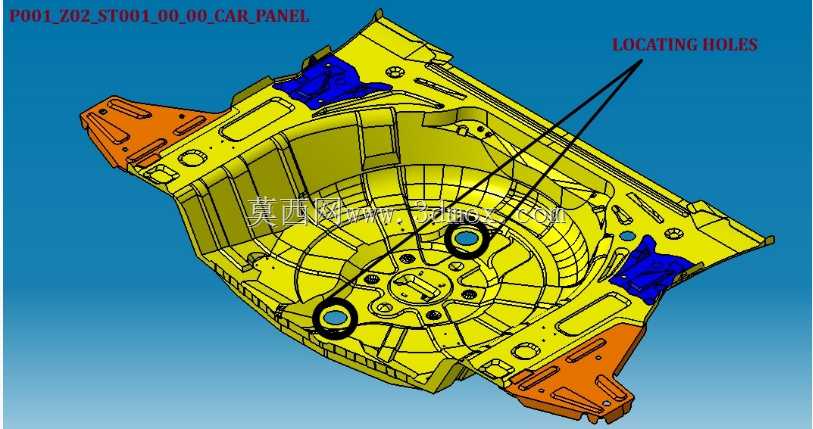

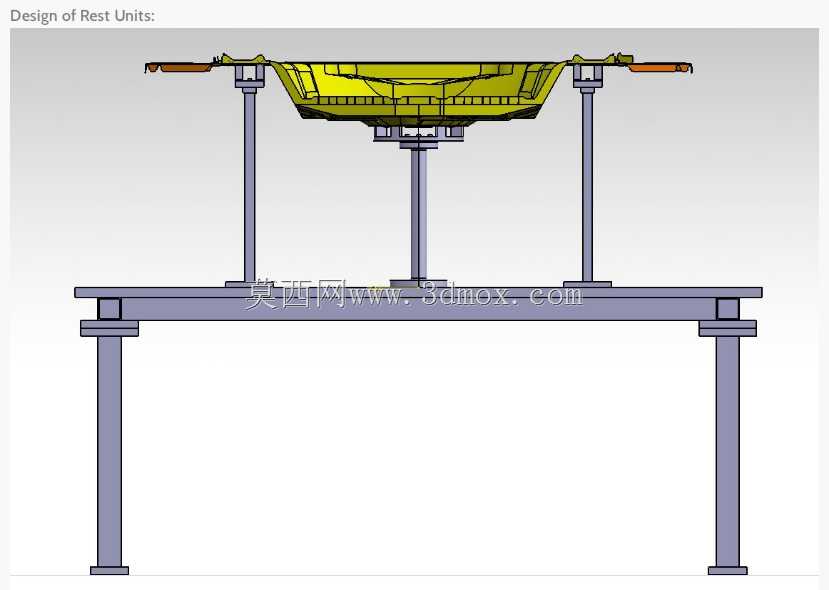

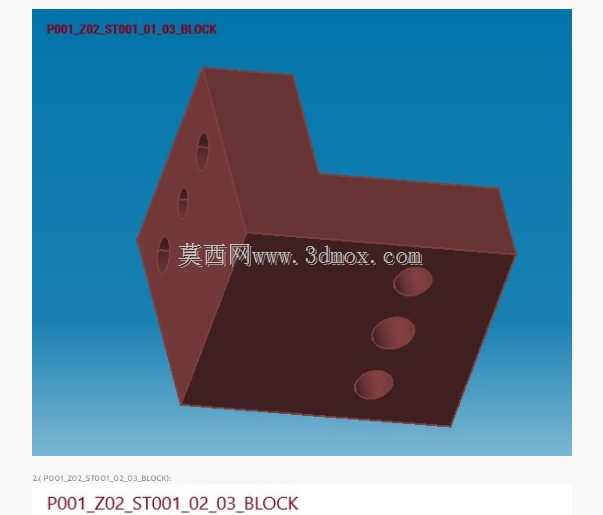

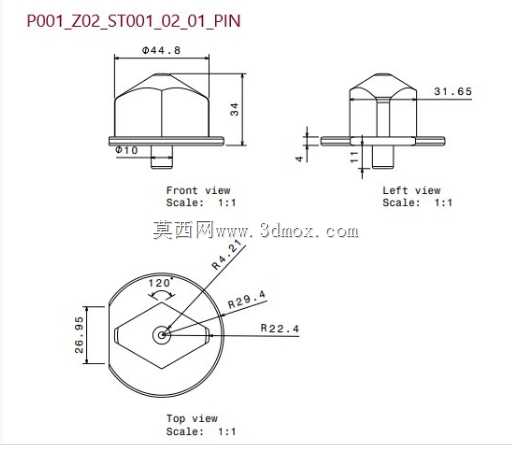

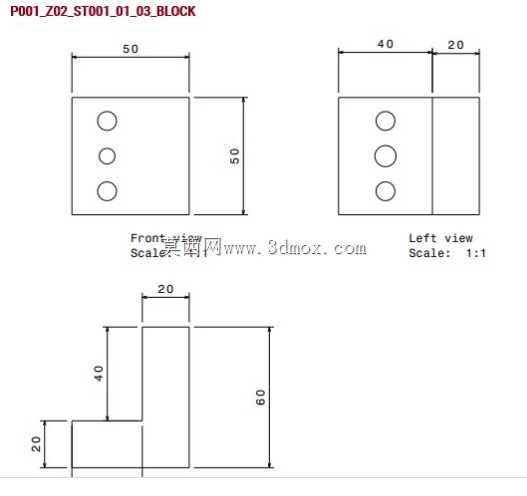

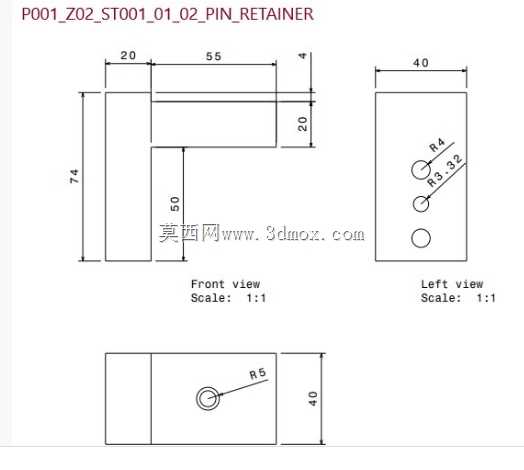

　　定位单元的排布完全贴合轿车后面板的型面特征，首先设置两组粗定位导向柱，柱身做15度导入锥面，在工件上料时可引导后面板快速落入大致工位，抵消人工上料的位置偏差，导向柱的有效导向段长度适配后面板的料厚与搭接深度，避免导向过长占用上下料操作空间、过短失去导向作用。粗定位完成后，四组带限位挡块的定位销依次动作，其中两组圆形定位销匹配后面板上的主定位孔，限制工件的X、Y向平移自由度，另外两组削边销匹配副定位孔，限制工件绕主定位销的转动自由度，所有定位销的伸缩行程均匹配工件的取放空间，销头采用硬质合金镶套结构，长期反复插拔不易磨损，可维持定位精度的稳定性。

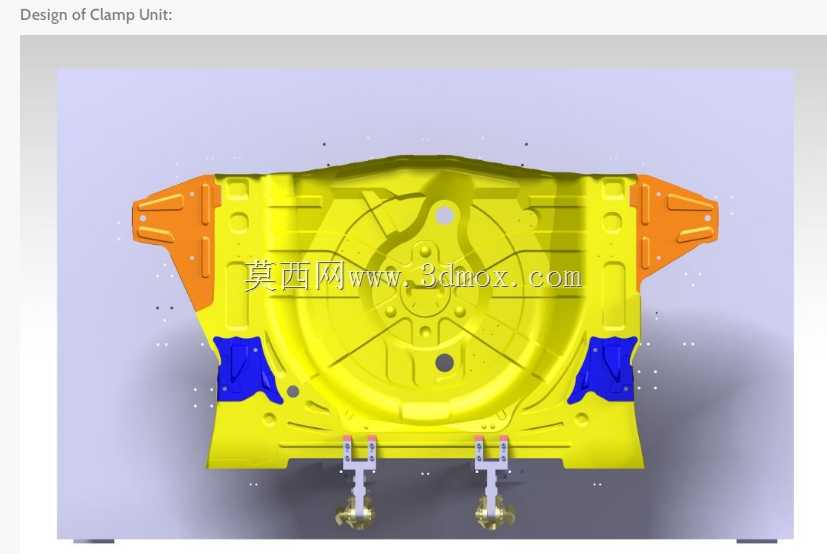

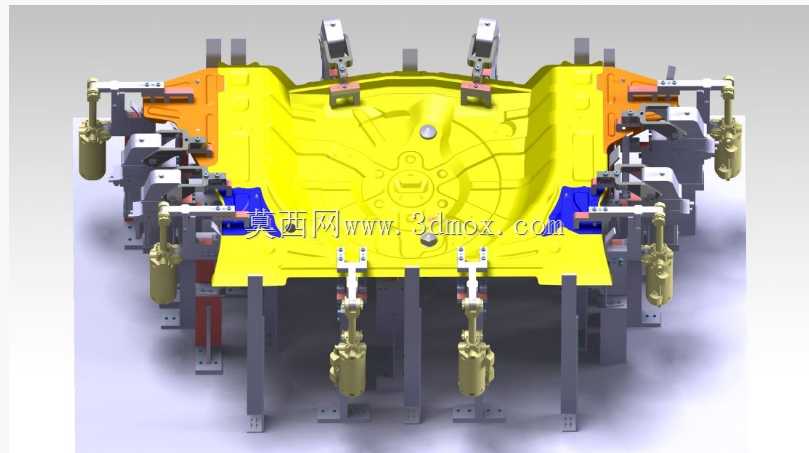

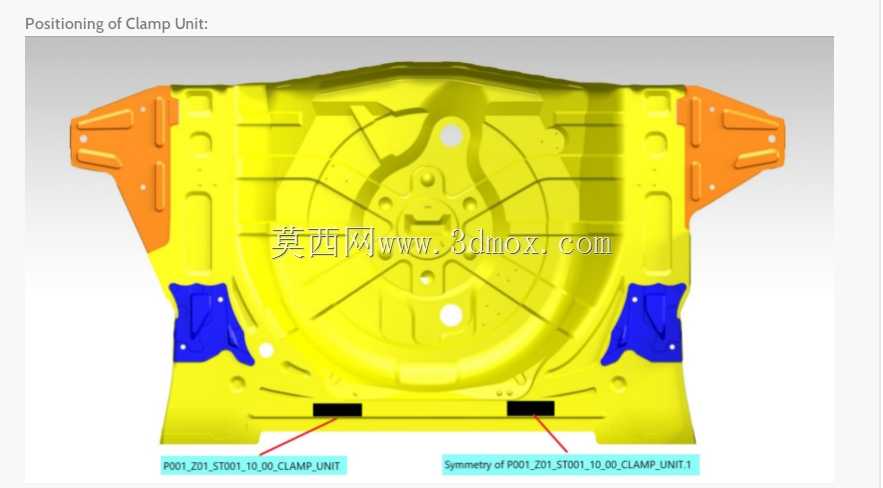

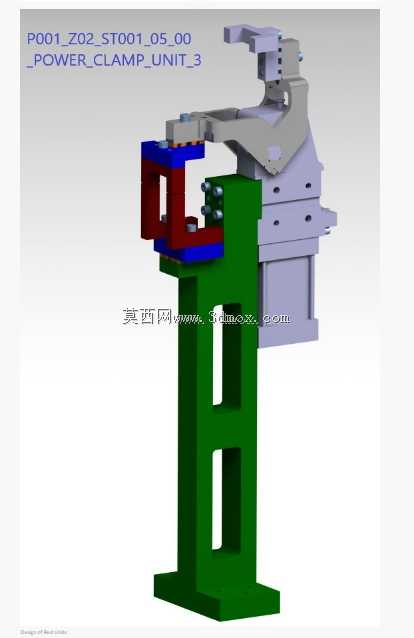

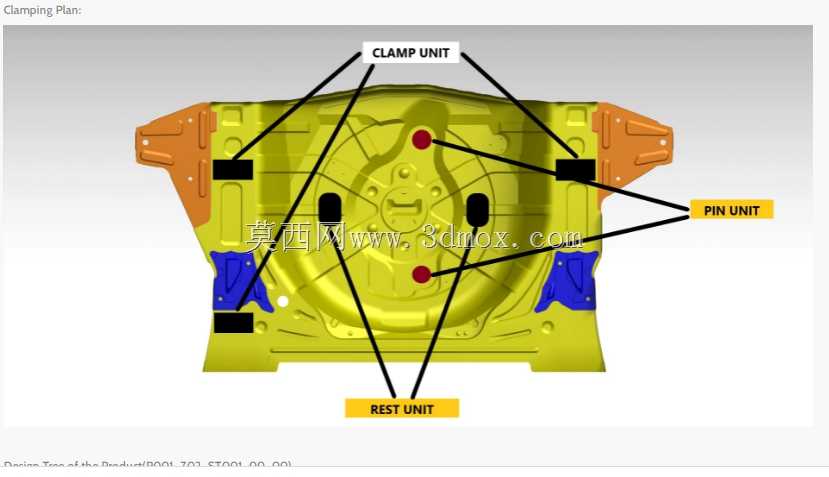

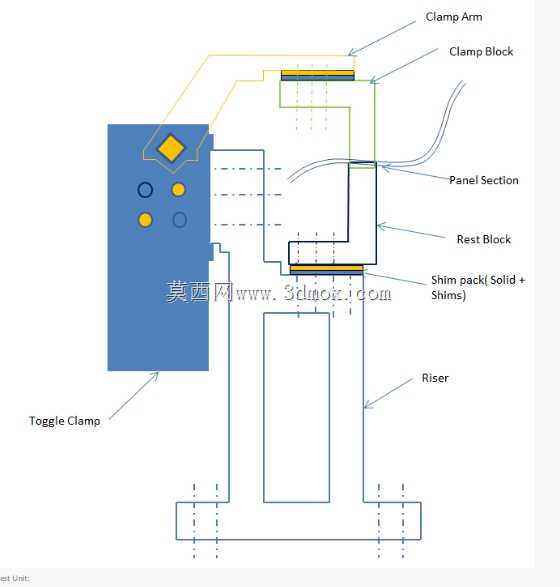

　　夹紧单元全部采用气动夹紧方案，沿后面板的周向搭接边均匀排布，每个夹紧点的压头型面都与后面板的贴合面完全随形，压头接触工件的部位镶嵌聚氨酯缓冲垫，避免夹紧力过大造成钣金件表面压痕、变形，夹紧力的参数匹配后面板0.8-1.2mm的常用料厚设置，既保证焊接过程中工件不会因为焊枪触碰、热变形产生位移，又不会因为夹紧力过大导致工件局部应力集中。针对后面板上曲率变化较大的型面区域，额外设置了3组辅助支撑缸，在主夹紧动作完成后伸出支撑住型面内侧，抵消焊接热输入带来的型面塌陷变形，支撑缸的顶出力设置为夹紧力的三分之一，避免顶出力过大顶弯钣金。

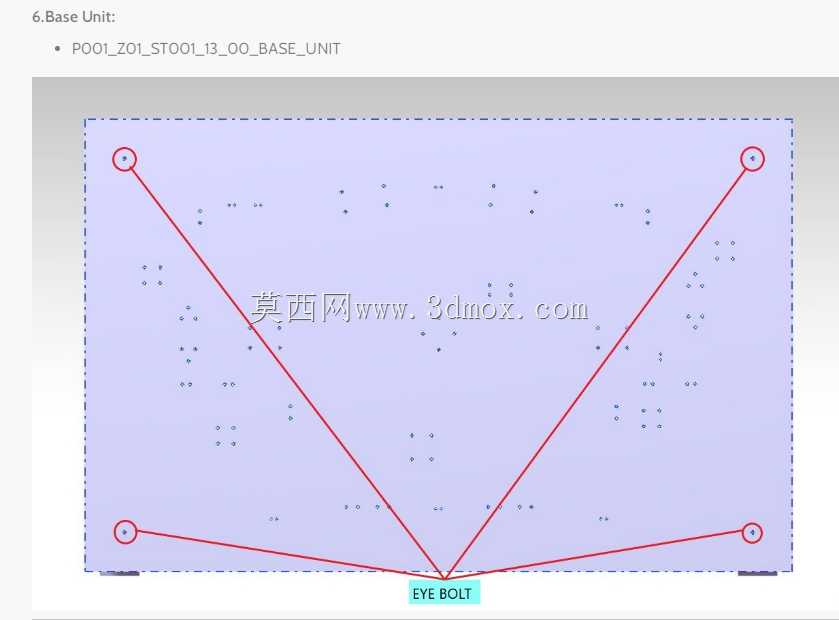

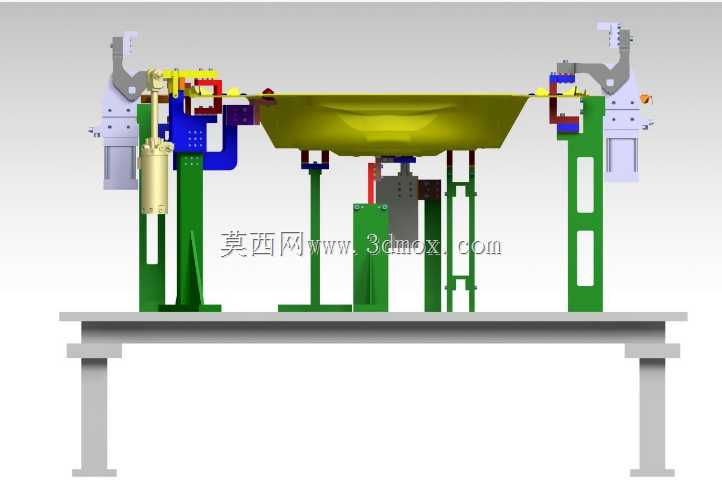

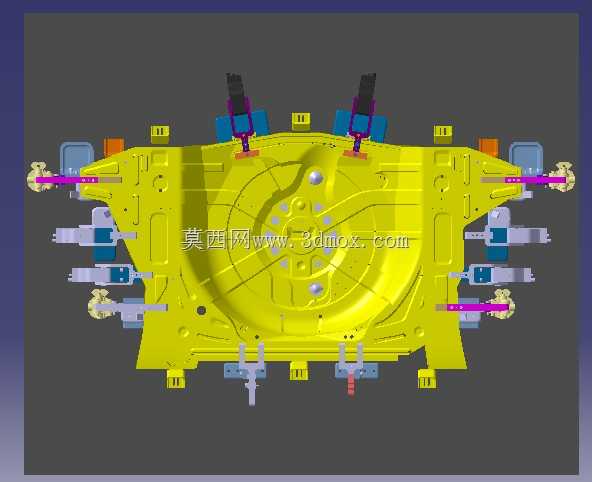

　　工装的操作侧预留了足够的焊枪作业空间，所有夹紧单元的安装支架都做了避空设计，避让焊枪的运动轨迹，方便人工手持焊枪或者焊接机器人完成周边焊点的焊接作业，不会出现夹具结构与焊枪干涉的问题。气路管线全部采用拖链内置排布，沿台架框架的内侧走线，避免管线外露被焊渣飞溅烫损，同时也避免管线杂乱影响现场操作。整套工装的工作高度设置在距离地面850mm的区间，适配一线操作人员的站立作业高度，降低长时间作业的疲劳感，台架周边预留了吊装孔位，方便车间通过行车完成工装的转场与安装。

　　在设计过程中，所有定位与夹紧单元的安装位置都经过了运动仿真验证，模拟工件上料、定位、夹紧、焊接、下料的全流程动作，确认各单元之间无运动干涉，同时对夹紧状态下的工件受力做了模拟分析，确认各夹紧点的受力分布均匀，不会出现局部受力过大导致的钣金变形。针对后面板上的异形安装孔位，对应的定位单元采用快换式结构，后续车型配置变更时无需更换整套工装，仅需更换对应的定位销头与压头即可适配新的工件，大幅降低工装改造成本。工装的所有外露金属部件都做了镀硬铬或者喷防锈漆处理，适配焊装车间多焊渣、高湿度的作业环境，延长工装的使用寿命，日常维护仅需定期给定位销、气缸活塞杆涂抹润滑脂，检查气路接头是否漏气即可，维护难度低，适合量产线的长期连续作业需求。
