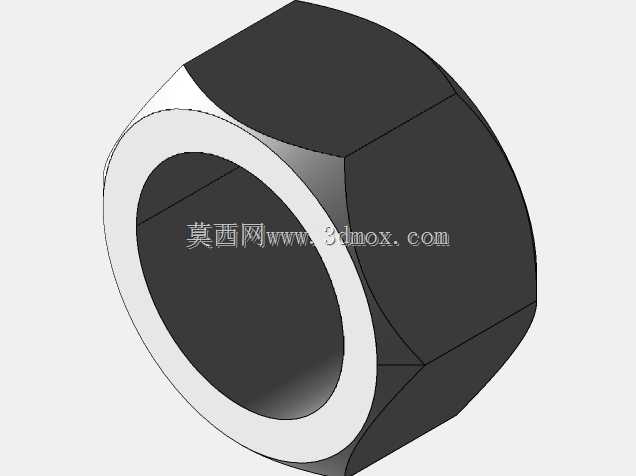

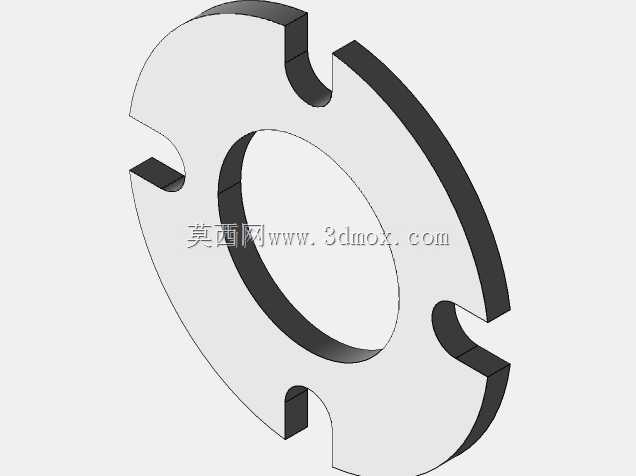

轮毂电机加工用定位夹具装配结构

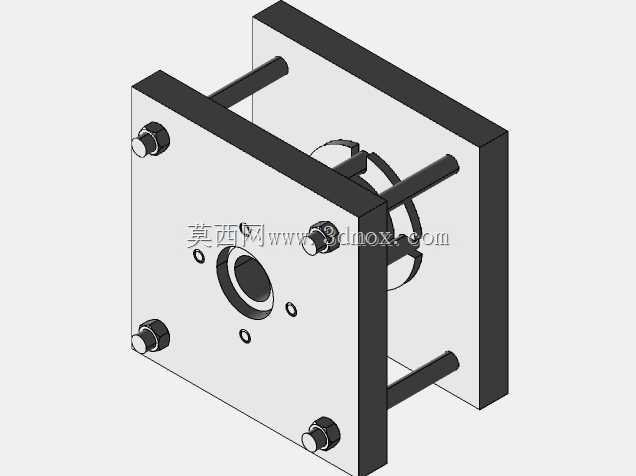

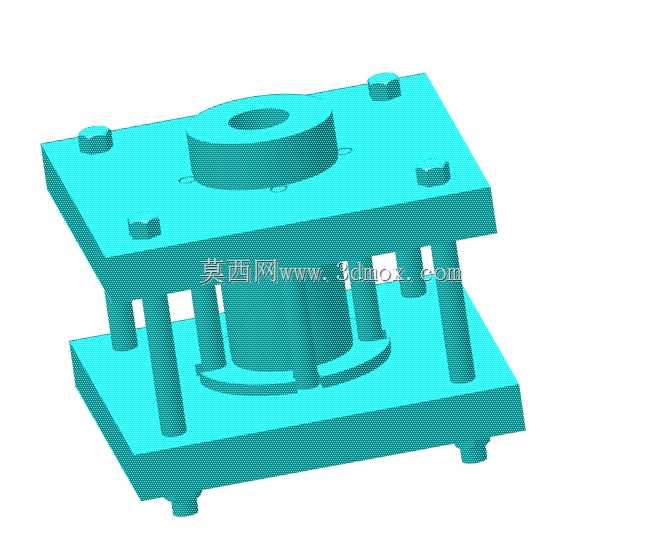

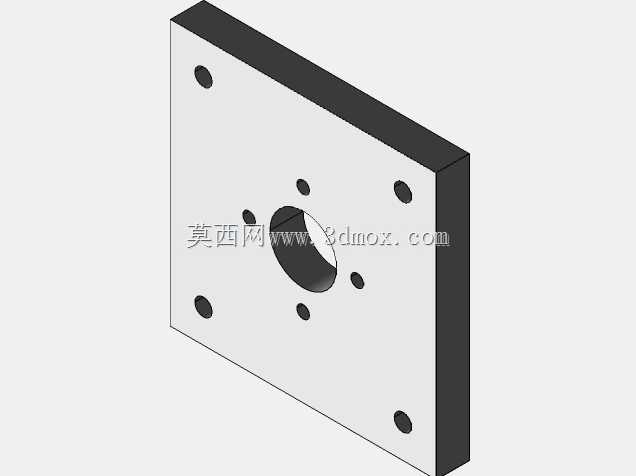

　　这套夹具装配结构主要面向轮毂电机零部件的机加工工序定位需求，在轮毂电机的端盖、壳体等回转类结构件的铣削、钻孔、倒角加工场景中，承担工件的精准定位与稳定夹持作用，避免加工过程中工件出现位移、振颤导致的尺寸超差问题。从结构设计来看，整体采用上下模座加导柱导向的经典框架，上模座设置有对应工件内腔的定位凸台，下模座预留工件放置的定位凹槽，合模时依靠四根均匀分布的导柱完成上下模的精准对位，导向间隙控制在0.02mm以内，保证重复装夹的定位精度稳定在IT7级公差范围内，能够满足轮毂电机壳体同轴度、端面跳动的形位公差加工要求。上模座表面设置的四个小型定位凸块，对应工件端面的工艺孔位，装夹时可直接嵌入工艺孔完成周向防转，无需额外加装周向锁紧机构，

　　减少装夹操作步骤，单工件装夹耗时可控制在15秒以内，适配中小批量轮毂电机零部件的加工节拍需求。上下模座之间的支撑柱采用等高加工设计，合模后支撑柱端面与模座贴合间隙不超过0.01mm，加工时可承受铣削过程的径向切削力，避免模座出现受力变形。模座底部设置的四个垫脚，可直接适配机床工作台的T型槽安装间距，安装时无需额外加装过渡垫板，直接通过T型螺栓即可完成夹具在机床工作台上的固定，安装边界可覆盖常规400*400mm工作台面的立式加工中心，适配多数通用机加工设备的装夹尺寸要求。设计过程中充分考虑了排屑需求，下模座定位凹槽周边预留有15mm宽的排屑缺口，加工产生的铝屑、铁屑可顺着缺口直接落入机床排屑槽，不会在定位面堆积影响后续装夹精度，

　　日常维护时仅需使用压缩空气吹扫即可完成定位面清理，降低操作工的维护工作量。夹持力传递依靠模座合模后的自重配合机床的压紧机构，针对薄壁类轮毂电机壳体加工时，可避免过大夹持力导致的工件变形，夹持力均匀分布在工件的端面定位区域，不会对工件侧壁造成挤压，加工后工件的圆度变形量可控制在0.03mm以内，满足后续电机装配的尺寸配合要求。这套夹具的结构通用性较强，更换上模座的定位凸台与下模座的定位镶块后，即可适配不同尺寸规格的轮毂电机壳体加工，无需更换整套模架，可降低生产线的工装投入成本，在轮毂电机的量产加工线、小批量定制加工场景中都能适配。导柱与导套采用自润滑铜套材质，长期往复合模使用无需频繁加注润滑油，可减少工装的保养频次，适合加工车间多班次连续生产的使用场景。模座整体采用45号钢调质处理，表面硬度达到HB220-250，具备足够的刚性与耐磨性，正常使用条件下的工装寿命可达到3万次以上的装夹循环，不会出现定位面磨损导致的精度衰减问题。
