立式可调弹簧缓冲支撑托架结构设计

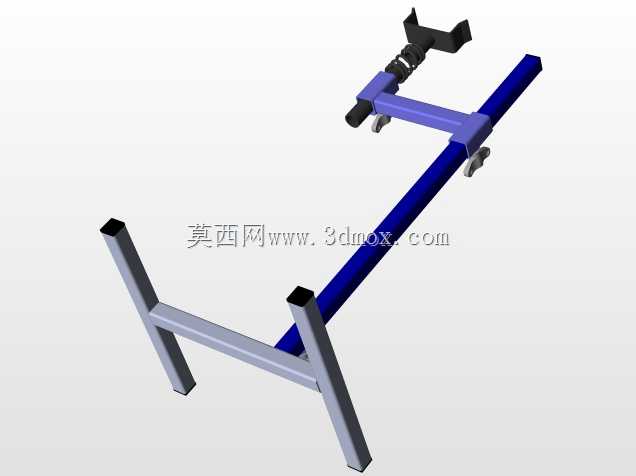

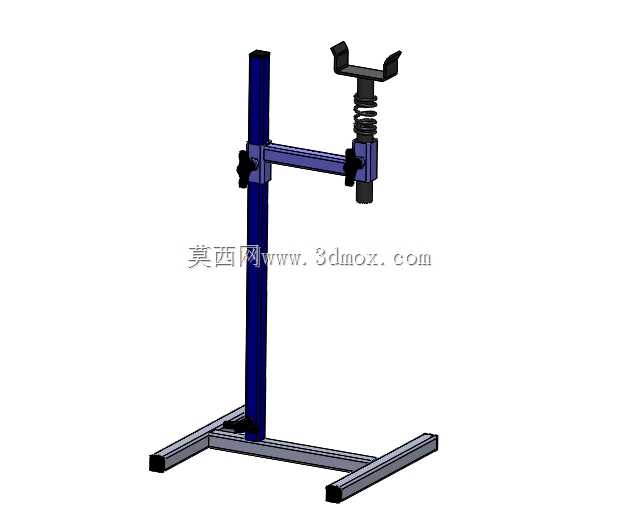

　　在小型零部件装配、工件定位检测、手持工具承托这类车间日常作业场景里，这类立式可调支撑托架的使用频率远高于很多通用工装。不同于固定式焊接支架，这款托架的核心设计逻辑围绕“快速适配不同作业高度、抵消作业过程中的竖向冲击力”两个核心需求展开，从结构拆解来看，底部采用H型分体支脚布局，两根平行的横向支脚与竖向主立柱采用沉头螺栓锁紧固定，支脚底端预留了防滑垫安装槽，实际使用时可以粘贴橡胶防滑垫，避免托架在光滑工作台面受侧向力时出现滑移，整个底部的安装边界控制在400mm×350mm的矩形范围内，不会占用过多台面上的操作空间，适配大多数常规装配工作台的台面尺寸。竖向主立柱采用标准方形空心型钢制作，表面做喷塑防锈处理，

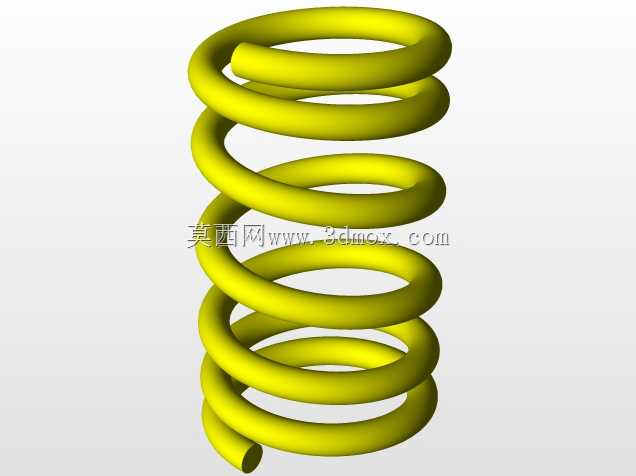

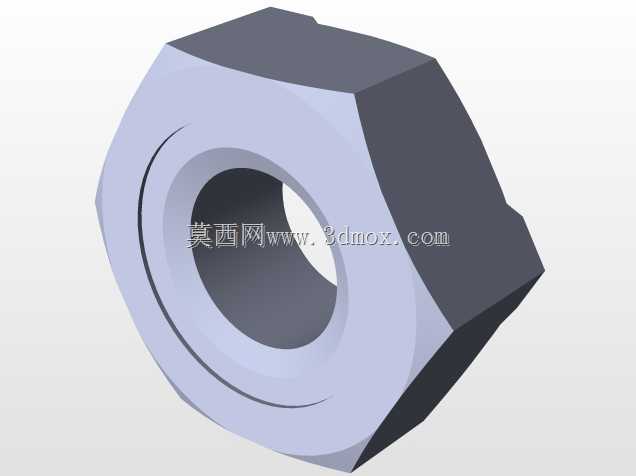

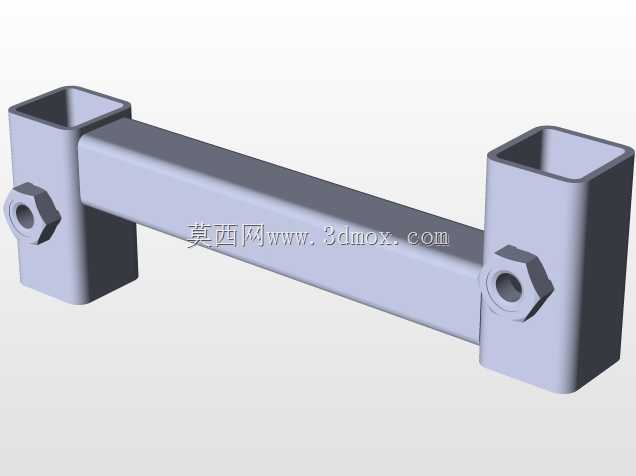

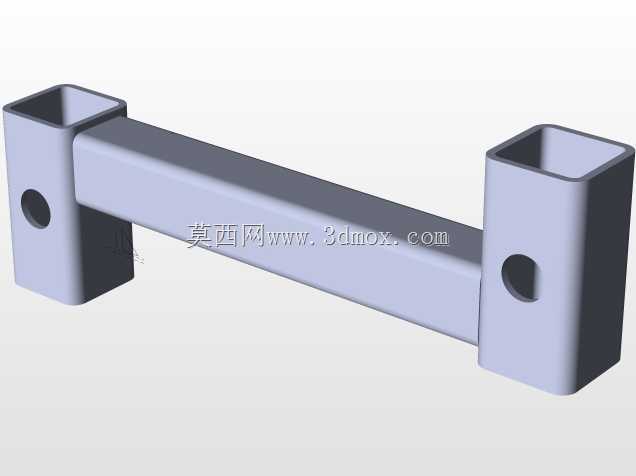

　　立柱侧壁沿轴向加工有等距的调节定位槽，用来配合横向悬臂的锁紧机构实现高度档位固定，横向悬臂同样采用方形截面型材，一端通过抱箍式锁紧座套在主立柱上，锁紧座侧面配置了星形锁紧旋钮，不需要额外扳手工具，操作人员徒手就能拧松旋钮，上下滑动悬臂调整到合适作业高度后再锁紧固定，整个高度调节行程覆盖300mm到650mm区间，能够匹配不同身高操作人员的坐姿、站姿作业需求，也能适配不同高度的待支撑工件。悬臂另一端连接的是带弹簧缓冲的支撑头组件，支撑头顶部采用开口式叉型定位结构，两个叉臂内侧做了圆弧过渡处理，不会刮伤被支撑工件的表面，支撑头和悬臂连接的位置内置了圆柱螺旋压缩弹簧，弹簧的预压缩量可以通过支撑头底部的调节螺母进行微调，

　　当被支撑物件放置到支撑头上时，弹簧能够吸收竖向的冲击载荷，避免刚性接触造成工件表面磕碰，同时在作业过程中如果有小幅的竖向振动，弹簧也能起到隔振作用，保证支撑位置的稳定性。从实际用途来看，这款托架既可以在小型零部件焊接作业时用来承托管件、轴类零件，保持工件的水平姿态方便焊接操作，也可以在产品检测工位用来承托手持检测工具，降低操作人员长时间持重的劳动强度，还能在装配工位作为辅助支撑，托住待装配的部件减少对位偏差。设计过程中特意规避了复杂的传动结构，所有零部件都采用常见的标准型材和标准紧固件，没有定制化的异形铸件，整个托架的加工只需要用到切割、钻孔、喷塑这几道常规工序，加工成本低，后期维护也很方便，如果某个部件出现磨损，

　　只需要更换对应的标准件即可，不需要整体报废。支撑头的叉型开口尺寸做了通用化设计，开口宽度适配直径20mm到60mm的轴类、管类零件，也可以根据实际使用需求更换不同开口尺寸的支撑头，连接位置采用标准螺纹接口，更换过程不需要复杂工具。整个托架的总重量控制在5kg以内，单人就能轻松搬运转移，不需要固定安装在地面或者台面上，属于可移动的灵活工装，能够根据不同工位的作业需求随时调整摆放位置，在多品种小批量的生产场景下，这种灵活可调的工装比专用固定工装的适配性更强，不需要为每一种工件单独制作支撑工装，能够有效降低工装制作成本，缩短生产准备周期。在结构强度校核阶段，主立柱和悬臂的型材壁厚选择了2mm的规格，经过载荷验算，单组托架的额定承载能力可以达到15kg，完全覆盖日常小型工件、手持工具的承托需求，弹簧的选型匹配了额定承载下的压缩量，在最大载荷下弹簧的压缩行程控制在20mm，既不会因为刚度过小导致支撑头下沉量过大影响定位精度，也不会因为刚度过大失去缓冲隔振的效果。锁紧机构的抱箍内壁做了防滑滚花处理，当锁紧旋钮拧紧后，抱箍和主立柱之间的摩擦力能够保证悬臂在额定载荷下不会出现下滑移位，锁紧旋钮的握持直径做了加大处理，即使操作人员佩戴劳保手套也能轻松施力锁紧。
