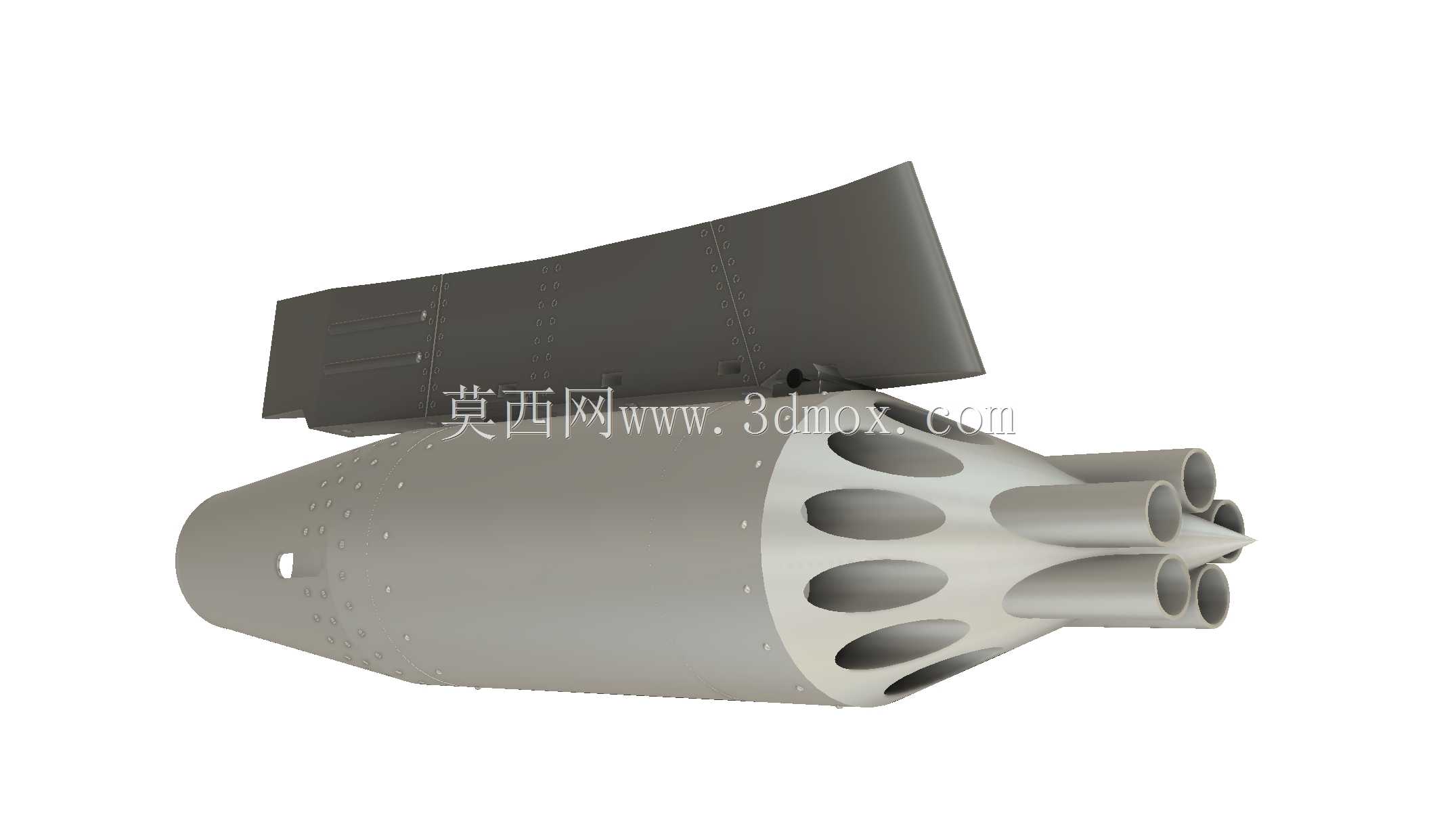

L39 UB16航空火箭发射器结构设计

　　在轻型攻击机、教练机的对地打击任务场景中，这类多管航空火箭发射器是承担近距空中支援、面目标压制的核心机载装备，区别于精确制导导弹的高成本特性，无控火箭弹搭配这类集束式发射装置，能够在低空突防后快速覆盖敌方阵地、轻型装甲集群、野战工事等软目标或半硬目标，单架次可携带多组发射器形成足够的火力密度，填补机炮与重磅航空炸弹之间的火力空白区间。从结构设计逻辑来看，该发射器采用流线型锥头+圆柱段主体的气动外形，前端锥段做了多维度的曲面修型，能够最大限度降低亚音速飞行状态下的空气阻力，减少挂装后对载机飞行品质的影响，同时锥段表面预留的多组发射管口采用圆周对称排布，16根发射管沿主体轴线方向分层布置，既保证了发射时的燃气流对称排出，

　　避免产生额外的偏航力矩，也让整体结构的重心尽可能靠近安装挂点位置，降低飞行过程中的振动载荷对挂架连接结构的冲击。主体圆柱段作为整个发射器的承力核心，外壳采用薄壁蒙皮加内部隔框的结构形式，内部隔框上预留了对应每根发射管的定位孔，既能够对火箭弹发射管形成径向支撑，避免发射时的后坐力导致管体变形，也可以将发射产生的冲击力均匀传递到整个壳体结构上，分散局部应力集中。圆柱段侧面预留的小型检测口盖，可在地面维护时直接接触内部的点火线路与管体固定结构，无需整体拆解外壳即可完成线路通断检测、故障件更换等操作，适配野战机场的快速保障需求。尾部的整流结构与载机挂架的安装界面做了匹配设计，挂点位置设置了加强的承力支座，

　　支座上的连接孔位公差严格控制在装配要求范围内，保证与标准机载挂架的快速对接，同时支座周边做了局部加厚处理，能够承受发射时的瞬时后坐力以及飞行过程中的气动载荷、机动过载，避免连接部位出现疲劳裂纹。发射管的内壁设计有定位导向结构，能够保证火箭弹在管内滑行阶段的姿态稳定，管口位置做了倒角处理，减少火箭弹出管时的磕碰概率，每根发射管的尾部都设置了独立的点火触点，与载机的武器发射系统交联后，可实现单发射击、连发射击、多管齐射等不同发射模式，满足不同打击场景的火力输出需求。从安装边界来看，该发射器的整体径向尺寸控制在轻型战机机翼挂点的允许挂载包线内，不会与机翼下的其他外挂设备产生干涉，轴向长度也避开了起落架收放的运动路径，

　　保证挂装后不影响载机的起降操作与其他机载设备的正常使用。外壳表面的蒙皮接缝处采用了错位搭接设计，既能够保证结构的连接强度，也可以减少高速气流通过接缝时产生的气动噪声，降低对载机通讯设备的干扰。在实际使用场景中，这类发射器可适配多种口径的航空火箭弹，通过更换内部的发射管衬套即可完成不同弹种的适配，无需更换整个发射器主体，大幅提升了装备的任务灵活性，地面装弹时可从尾部位置逐发装填火箭弹，装填完成后通过尾部的锁紧机构固定弹体，避免飞行过程中弹体出现窜动。整个结构的重量分配经过多轮迭代优化，在保证结构强度满足过载要求的前提下尽可能降低自重，提升载机的有效载荷利用率，同时外表面的涂层采用航空专用的防腐耐磨材料，能够适应高空低温、高湿、盐雾等复杂环境，减少日常维护的工作量。
