Kar98榴弹发射器配套瞄准装置结构设计

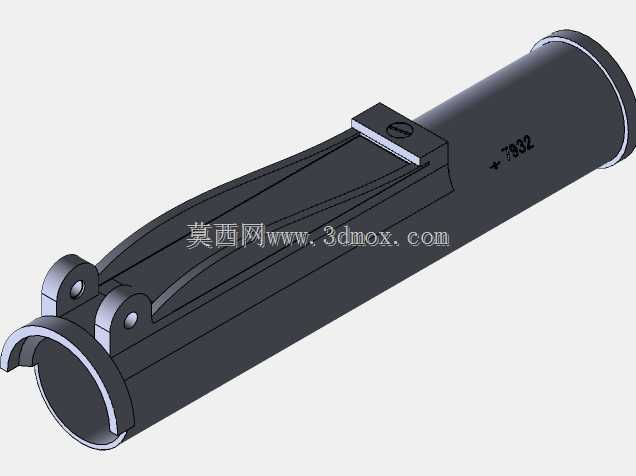

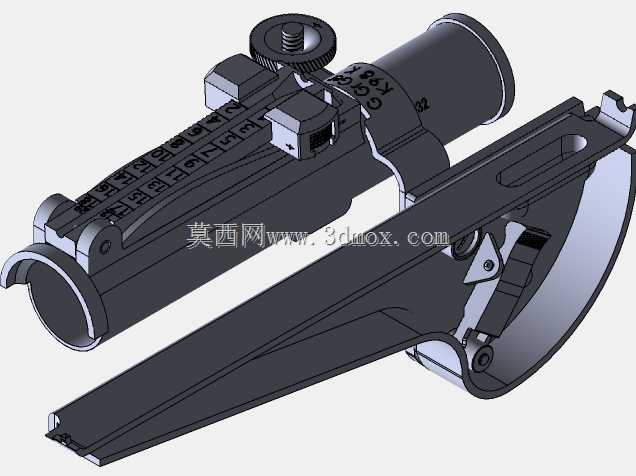

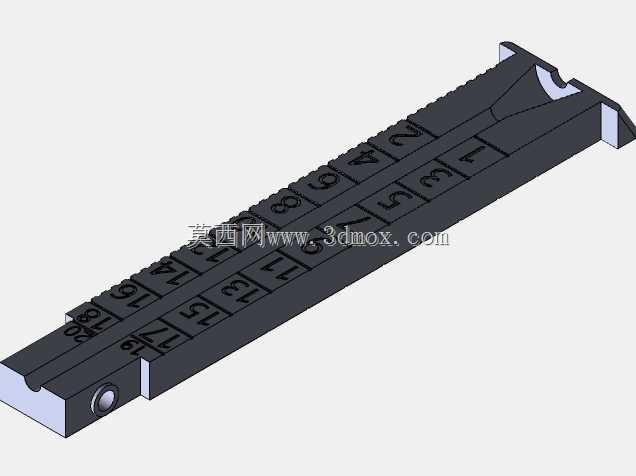

　　在轻武器配套附件的设计领域，榴弹发射器瞄准装置是保障曲射弹药打击精度的核心部件，这类装置需要适配枪械本身的安装接口，同时兼顾不同射角下的弹道标定需求，为射手提供直观的射程参照与瞄准基准。本次呈现的瞄准装置，主要适配栓动步枪搭配的枪挂式榴弹发射组件，其应用场景覆盖野战环境下的面目标打击、简易工事破障等作战场景，区别于步枪本身的直射机械瞄具，该瞄准装置需要对应榴弹的曲射弹道特性，提供大角度调节范围内的刻度参照，让射手可以根据目标距离快速调整照门高度，匹配对应的弹道高。从功能特性来看，该装置集成了表尺调节、瞄准镜安装基座、枪械连接固定三大核心功能模块，装置主体采用长条形表尺座结构，侧面蚀刻有对应不同射程的分划刻度，

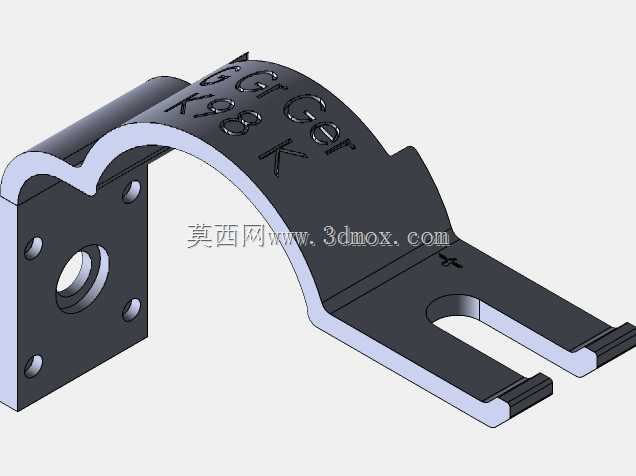

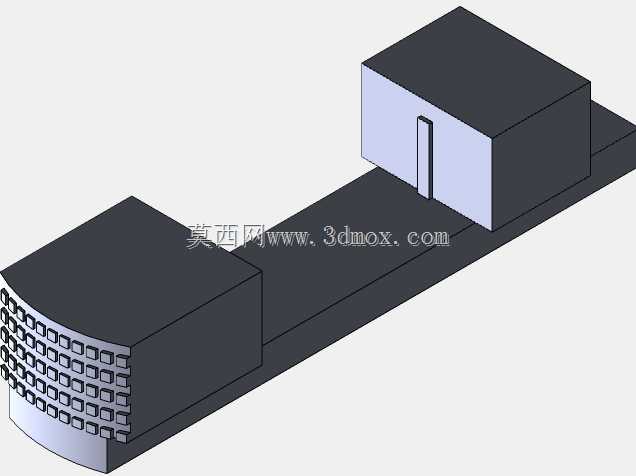

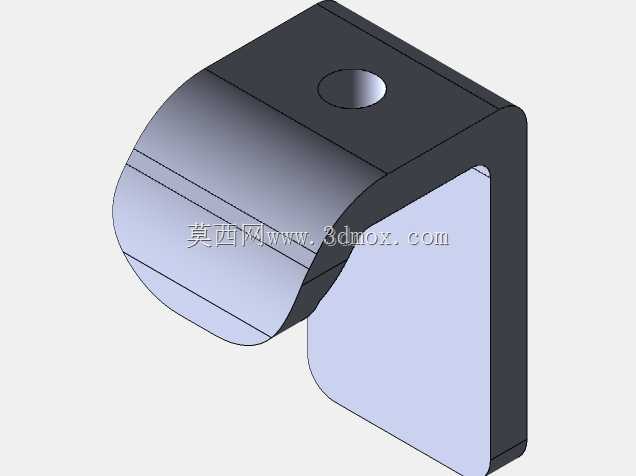

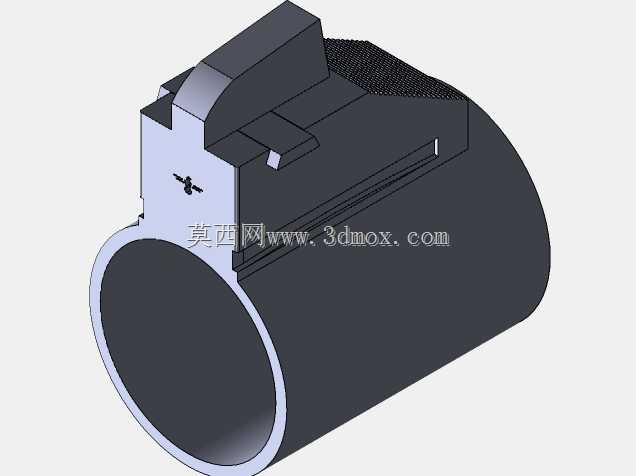

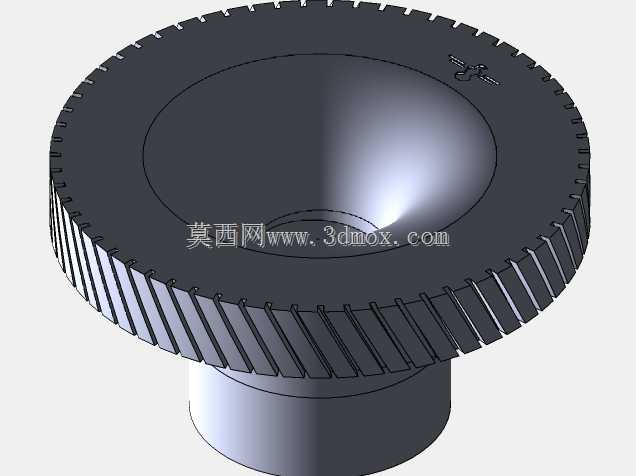

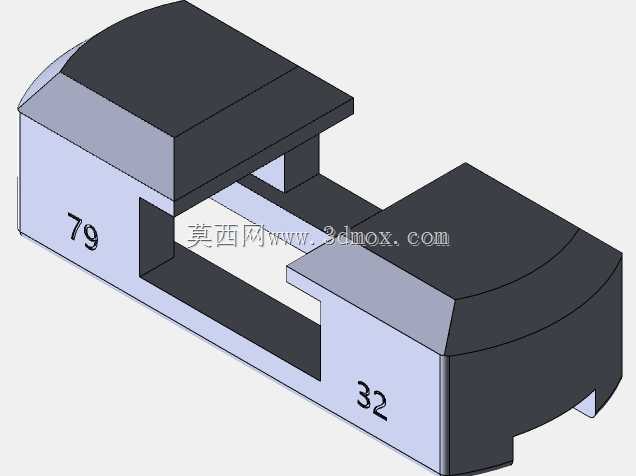

　　每一组刻度都对应特定射角下的榴弹弹道落点，射手在使用时只需将表尺滑动块调整至对应射程刻度位置，即可通过照门与准星的连线完成概略瞄准。顶部的旋钮结构用于瞄准镜的锁紧固定，可适配对应规格的光学瞄准镜安装，满足远距离精准瞄准的使用需求，同时保留了机械瞄具的备用功能，避免光学部件损坏后失去瞄准能力。在设计思路上，该装置优先考虑了与步枪护木、枪管连接部位的适配性，底部的连接支架采用贴合步枪外形的曲面结构，安装时可通过卡扣与紧固件牢牢固定在枪身侧方，不会与步枪本身的拉机柄、保险等操作部件产生运动干涉，保证射手在操作步枪、装填榴弹时的动作不受影响。表尺滑动块采用燕尾槽结构与主体导轨配合，调节时阻尼均匀，不会在射击震动下出现自行滑移的问题，

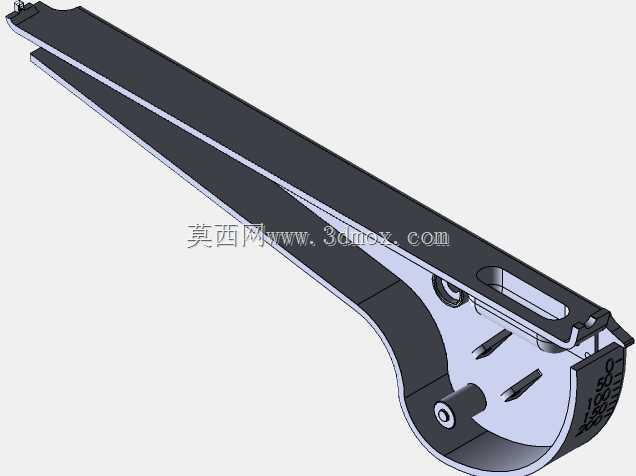

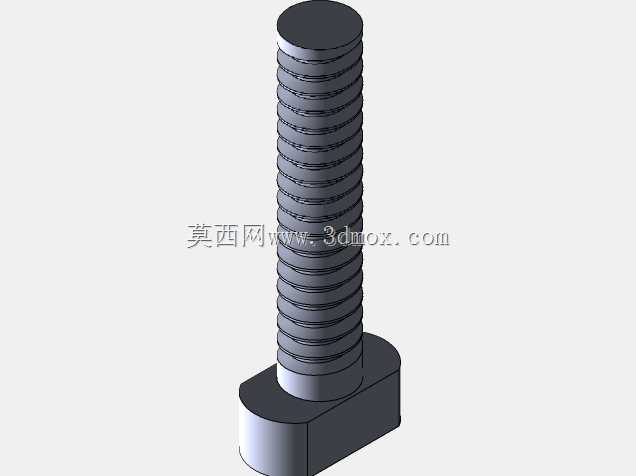

　　每一个刻度位置都设计有对应的定位卡槽，调整到位后可自动卡入定位，避免射距设定出现偏差。考虑到枪械射击时的后坐冲击，装置整体的壁厚分布经过针对性优化，受力集中的连接耳、调节旋钮部位做了加厚处理，非受力区域则通过铣削减重，控制整体重量不会对枪身重心造成过大偏移，降低射手长时间持枪的疲劳感。从安装边界来看，该装置的纵向长度覆盖步枪护木前段至表尺座后方的区域，安装后最高点低于步枪本身的机械瞄具高度，不会遮挡原有的直射瞄准视线，横向突出量控制在合理范围内，避免携行时勾挂装具。装置的连接孔位与枪身预留的安装点位完全对应，不需要对枪身进行额外改装即可完成装配，拆卸时只需松开两个紧固件即可快速取下，不会在枪身表面留下永久性改装痕迹。

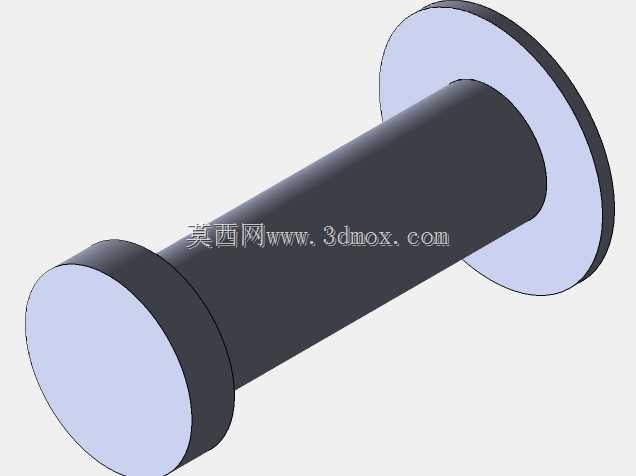

　　表尺的调节范围覆盖榴弹常用的作战射程，刻度分划采用蚀刻工艺加工，长期使用后不会因为磨损出现刻度模糊的问题，照门缺口采用宽缺口设计，方便射手在光线不佳的环境下快速完成瞄准对准，同时兼顾了对移动目标的瞄准跟踪需求。装置的铰接结构设计在支架尾部，可在不需要使用时向前翻倒贴合在护木侧面，减小携行时的整体轮廓，翻起后可自动锁定在垂直工作位置，不需要额外的锁定操作，提升战场环境下的操作便捷性。整体结构没有多余的复杂零件，所有活动部件都设计有防丢结构，避免野外分解维护时出现零件遗失的问题，表面的棱角都做了圆角钝化处理，不会在操作时划伤射手手部，也能降低携行过程中对装具的磨损。
