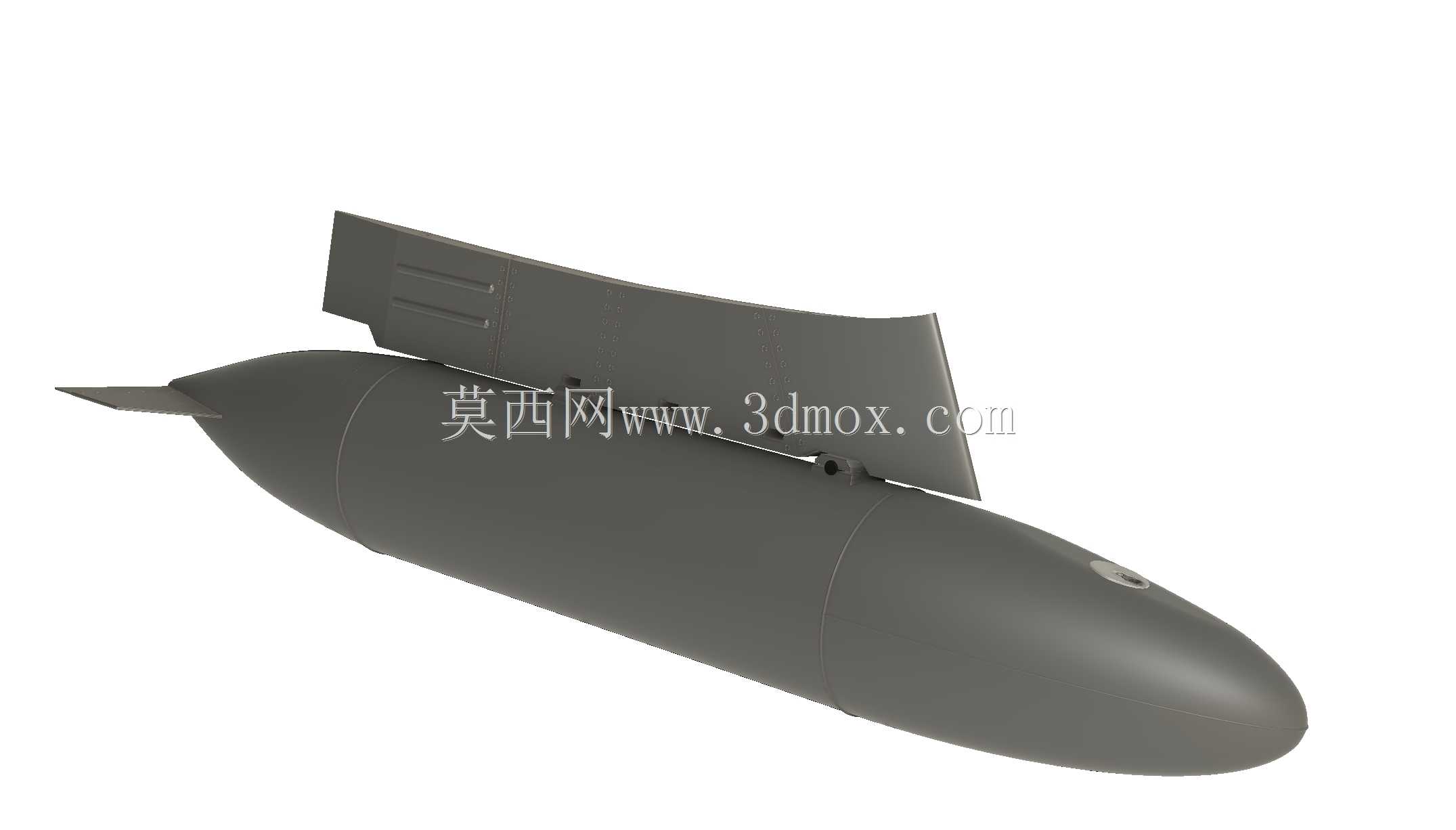

L39教练机配套1/3.5比例副油箱结构

　　该副油箱结构适配L39教练机1/3.5比例的航模或缩比验证场景，整体采用流线型液滴外形设计，核心作用是在不改变主机身气动布局的前提下，拓展载油容积，提升航模的续航时长，或是为缩比气动验证试验提供贴近真机的外挂载荷模拟条件。从气动设计逻辑来看，液滴状的截面从前端到中段逐步扩张至最大直径，再向后平滑收窄，能够最大程度降低外挂状态下的压差阻力，搭配上部一体化成型的安定翼面，既可以在高速飞行时为油箱提供稳定的航向力矩，避免外挂载荷引发的气流扰动影响整机飞行姿态，也能强化油箱与挂架连接区域的结构刚度，减少飞行过程中的结构震颤。

　　从结构细节来看，油箱主体采用分段式拼接设计，沿轴向分为头锥、中段储油舱、尾段三个部分，各段之间通过止口配合定位，既方便内部油路、配重块的安装调试，也能在模型制作时降低壳体成型的难度，避免大尺寸一体壳体出现的壁厚不均、脱模变形问题。上部的安定翼面与油箱上表面采用融合过渡设计，没有突兀的直角连接结构，能够减少翼根区域的气流分离，降低诱导阻力；翼面上设置的两道平行凹槽，既可以作为安装定位的基准标识，也能在一定程度上提升翼面的抗弯截面模量，在做大过载机动动作时避免翼面出现弯折变形。油箱头锥位置预留了油路接口的安装位，可根据实际使用需求配置快插接头或是密封堵头，尾段的锥形收窄设计能够让流经油箱表面的气流平滑过渡到主机翼区域，减少尾流紊流对尾翼操纵效率的干扰。

　　在安装边界设计上，油箱上部的挂点位置经过重心配平计算，挂点位于油箱整体重心的正上方，挂装后不会对整机的重心位置产生额外的俯仰力矩，降低飞行控制系统的配平压力。挂接区域的平面度控制在0.1mm以内，能够与标准航模挂架实现紧密贴合，避免安装间隙带来的振动问题。整体尺寸适配1/3.5比例L39模型的机翼挂架间距，不会与主起落架、襟翼操纵机构产生运动干涉，在襟翼完全放下、起落架收放的全行程范围内，油箱外轮廓与周边部件的最小安全间隙保持在5mm以上，杜绝飞行过程中出现部件碰撞的风险。

　　从实际应用场景出发，该结构既可以作为静态展示模型的外挂部件，还原真机的外挂配置细节，也可以作为动态航模的功能部件，实际承载燃油提升续航，或是作为配重部件调整整机的重心分布。在缩比气动试验场景中，该结构的外形精度能够满足低速风洞试验的测试要求，可用于验证教练机外挂副油箱状态下的升阻特性、气流干扰规律，为真机的外挂布局优化提供缩比数据参考。设计过程中充分考虑了不同使用场景的适配性，壳体壁厚均匀控制在1.2mm-1.5mm之间，既能够保证静态展示时的结构强度，也能满足动态飞行时的抗冲击要求，同时不会带来过多的额外重量，避免影响整机的推重比。油路接口的位置设计避开了挂点的受力区域，不会在挂架锁紧时对油路接头产生挤压应力，降低燃油泄漏的风险；安定翼面的后掠角度与主机翼的后掠角度保持一致，能够让外挂部件的气动中心与整机气动中心的匹配度更高，减少外挂带来的航向稳定性变化。
