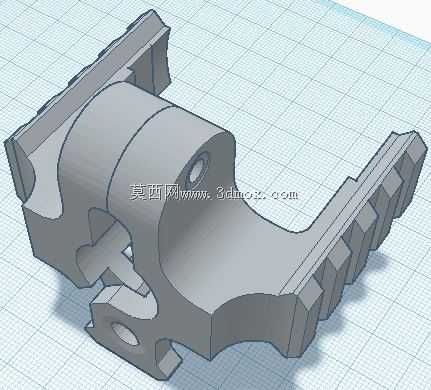

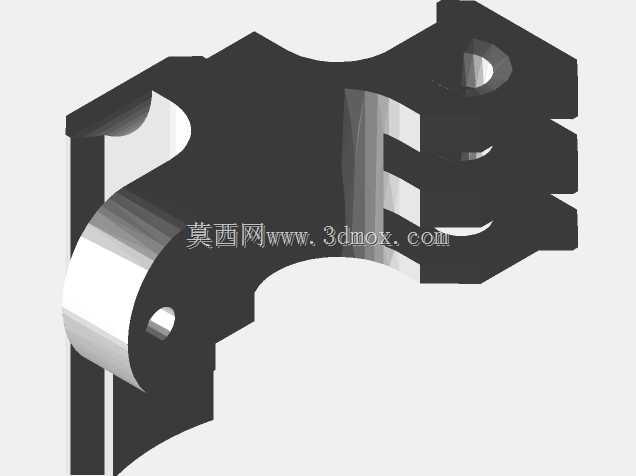

柯尔特加拿大C8A3枪械三元组导轨支架结构

　　在轻武器战术改装领域，导轨支架是拓展枪械附件搭载能力的核心结构件，本次涉及的C8A3三元组导轨支架，主要适配柯尔特加拿大生产的C8系列卡宾枪，用于在护木位置拓展多段皮卡汀尼导轨安装位，满足战术灯、激光指示器、前握把、榴弹发射器附件的同时挂载需求，是军警单位轻武器战术升级、wargame运动器材改装场景中常用的适配结构。

　　从实际使用场景来看，该支架安装于枪械护木外围，替代原有护木的部分包覆结构，三个方向延伸的导轨面可兼容标准皮卡汀尼规格的各类战术附件，其中下侧导轨预留的特殊槽位，专门适配加拿大军队列装的M203A1榴弹发射器的挂载接口，无需额外打孔改装即可实现榴弹发射器的快速装卡，侧方导轨可挂载战术灯与激光瞄准模块，上方导轨可与机匣顶部导轨衔接，串联使用瞄准镜与倍率增倍镜，避免附件安装时出现的位置干涉问题。

　　设计层面上，该支架采用分体式抱合结构，主体为中空套筒式基座，内侧曲面与C8系列步枪的枪管节套、护木定位面完全贴合，安装时通过前后两个定位销与枪械本体的预留孔位对齐，配合侧面的紧定螺钉实现无松动固定，避免射击过程中支架移位导致的附件归零失效。导轨部分采用标准皮卡汀尼导轨的齿形参数，齿距为5.23mm，齿高2.1mm，可兼容所有符合MIL-STD-1913标准的战术附件，三个方向的导轨长度经过优化，既保证了附件安装的位置调节余量，又不会过度增加枪械前部重量，避免影响枪械的重心平衡。

　　结构细节处理上，支架主体多处做了减重镂空设计，在保证结构强度的前提下尽可能降低自重，所有棱角位置均做了R1-R2的圆角过渡，避免尖锐边角划伤射手或勾挂装具，安装孔位的位置公差控制在0.05mm以内，保证安装后导轨面与枪管轴线的平行度误差不超过0.1°，避免瞄准类附件安装后出现弹道偏差。针对3D打印制作的场景，该结构的壁厚统一设置为2.5mm，最小壁厚不小于2mm，既满足FDM、SLA等主流3D打印工艺的成型要求，又能承受常规射击时的后坐力冲击，不会出现断裂变形问题。

　　安装边界方面，该支架的总长度为122mm，最大宽度为78mm，最大高度为65mm，内侧适配的枪管外径范围为18-22mm，安装时不需要对枪械本体做不可逆改装，仅需拆除原有护木的部分组件即可完成装卡，拆卸后可快速恢复枪械原有状态。需要注意的是，支架上的螺纹安装孔未做预制螺纹，实际装配时需要使用对应规格的丝锥自行攻丝，配合不锈钢紧定螺钉完成固定，底部的定位凸台需要与枪械护木上的定位槽完全卡合，才能保证支架在连续射击过程中不会出现轴向转动。

　　从功能特性来看，该支架相比普通的全包式护木导轨，最大的特点是预留了榴弹发射器的专用安装槽位，不需要额外加装转接块即可挂载M203A1榴弹发射器，三个方向的导轨互不干涉，可同时挂载三类不同的战术附件，满足复杂战术场景下的附件搭载需求。结构材质适配性上，该结构既可以使用铝合金通过CNC铣削加工制作量产版本，也可以使用尼龙、光敏树脂等材料通过3D打印制作验证版本或民用娱乐版本，不同材质制作的支架均可满足对应场景下的强度要求，打印制作时仅需注意层纹方向与受力方向保持一致，即可避免受力断裂问题。
