下挂式40毫米榴弹发射器无枪管构型

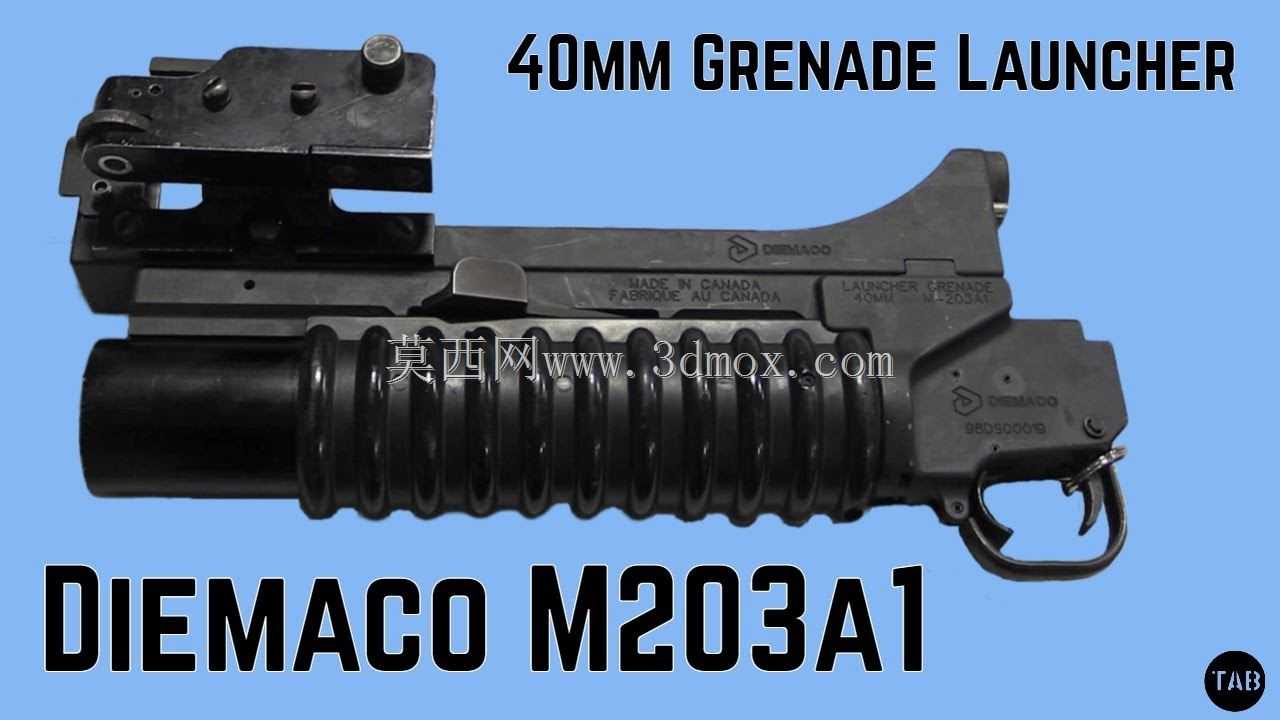

　　这套三维结构围绕步枪下挂使用的40毫米榴弹发射装置展开，呈现的是去掉身管、瞄准组件和扳机联动段之后的核心机匣与挂载接口部分，适合在战术装备结构推演、教学演示、道具构型校核以及轻武器附件布局分析中使用。实际装备场景里，这类发射器通常挂载在步枪护木下方，由主武器承担据枪和瞄准基准，发射器自身只负责低速榴弹的装填、闭锁、击发与安全限位，因此结构重心并不在长身管，而在顶部连接界面、滑动身管导轨、机匣受力路径和尾部击发组件之间的配合。

　　从功能拆分来看，模型上部保留了与步枪护木配合的挂载座和锁紧结构，能够体现下挂武器如何把后坐力传递到主武器护木与枪管轴线附近。顶部块状区域包含定位面、压紧件和铰接式锁紧特征，装配时需要控制挂载面与发射器身管轴线的平行度，否则滑动身管在前后运动时会出现卡滞，实际弹膛定位也会偏离设计位置。工程建模时，这一区域不能只按外观块体处理，应把接触面、销孔、让位槽和锁紧件的运动空间单独建出，因为它既是安装边界，也是反复承受冲击载荷的受力部位。

　　中部机匣是整个装置的结构主体，外形采用狭长箱型与圆筒导轨相结合的布局。身管在真实结构中沿下方圆筒段前后滑动，后退时完成退壳和装填，前推到位后进入闭锁状态。模型虽然没有呈现完整身管，但圆筒外侧的环形加强筋、导向段和侧面机匣轮廓已经给出了身管运动方向。结构设计上，这种布置把弹膛、滑动导轨和握持区域压缩在同一轴线上，操作者无需单独据枪，只需通过主武器握把和弹匣附近的附加扳机完成发射。对于三维结构学习者而言，重点应观察圆筒轴线、顶部安装面和尾部击发机之间的位置关系：三者若平行度或高度差控制不当，会直接影响装填行程和击针对底火的对中。

　　侧面可见的机匣刻印、销钉、铆钉和小凸台并非单纯装饰，它们对应壳体拼接、内部机构限位和维护拆解点。轻武器壳体常采用左右合拢或多板固定方式，外表面的销孔位置往往暗示内部击锤、阻铁、保险杆的回转中心。建模时若需要进一步补全缺失部件，可以依据这些外露特征反推内部轴系：尾部弧形区域通常容纳击发机构，侧面小轴孔用于安装保险或联动件，底部靠近扳机的位置则需要预留扳机组件的摆动空间。当前构型省略了独立扳机和连杆，因此在装配设计中必须重新建立触发路径，不能简单认为机匣外形完整即可工作。

　　下方带环状波纹的圆筒段承担滑动导向和握持防护双重作用。环状凸起一方面增加操作者握持时的防滑性，另一方面也为身管前后移动提供外部识别边界。真实结构中，身管组件需要在该区域内保持稳定直线运动，侧向间隙过小会因污物、温差或加工误差导致操作阻力增大，间隙过大则会使弹膛与击发机构错位。进行结构校核时，应把身管行程、膛尾定位面、锁定缺口和退壳让位作为一组关联尺寸检查，而不是孤立建模。

　　尾部的弯曲挂环和侧置小零件体现了装备使用中的细节需求。挂环可用于枪背带或附件绳连接，避免发射器在维护、训练或挂载状态下意外脱落；侧面带孔凸台则可作为保险、限位销或连接片的安装位置。外形上，尾部从圆筒过渡到不规则机匣，线条较硬，原因是内部需要同时容纳击针、击锤、弹簧和阻铁，外部还要避开射手手部与主武器弹匣。这个区域的安装边界尤其重要：若下挂位置过于靠近弹匣，换弹动作会受到干涉；若过于靠近护木前端，发射器重量会前移，影响主武器指向性。

　　从安装边界看，下挂式发射器的设计不是独立设备思维，而是主武器与附加武器的协同布局。顶部挂载座需要贴合护木下方的安装平面，前后位置要兼顾身管轴线、扳机可达性、脚架折叠和护木握持空间。发射器本体宽度不能明显侵入主武器弹匣井前方操作区，尾部也不能遮挡步枪拆卸销或快慢机。对于三维建模人员，装配时应建立主武器轴线、发射器膛线轴线、挂载贴合面和扳机手指运动包络四个参考，再检查装填动作、保险操作和瞄准视线是否相互干涉。

　　该无枪管构型更适合用于结构原理展示和附件接口设计，而不是完整发射流程验证。缺失瞄准具意味着弹道标定需要依赖主武器瞄具或附加象限瞄具；缺失枪管和枪管锁定杆时，弹膛长度、闭气间隙和身管锁紧行程都需要另行定义；扳机组件缺失则说明击发链路尚未闭合。若将其用于训练道具或仿真展示，应优先补齐外形安全边界和操作空间；若用于机械结构研究，则应重点还原销孔位置、身管导轨、击发机腔和顶部锁紧机构，使模型既能表达下挂榴弹发射器的总体构型，也能反映真实装备在紧凑空间内集成装填、击发、挂载和安全限位的工程思路。
