手持式绳索线路发射器结构设计

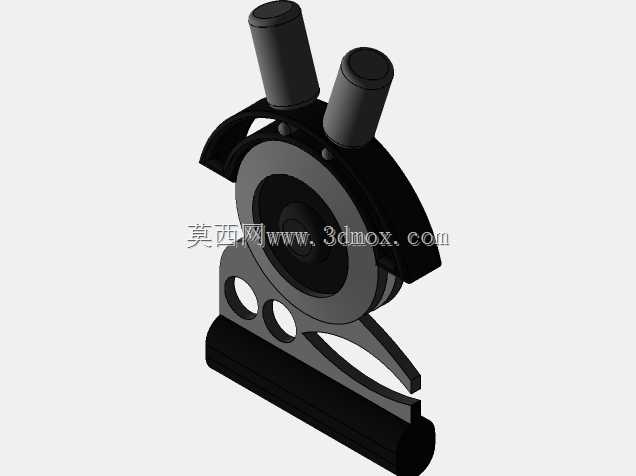

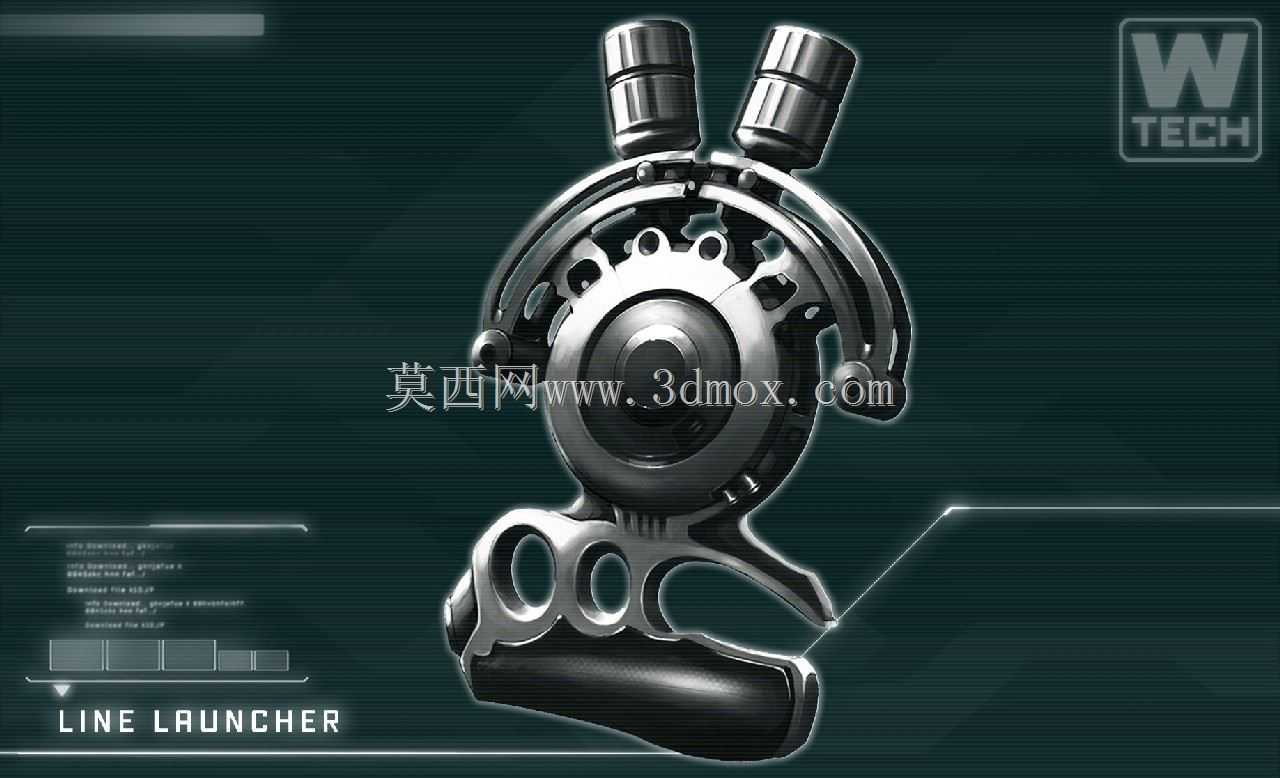

　　这款手持式绳索线路发射器，核心功能是通过内置动力结构将带牵引绳的发射头投射至指定位置，快速搭建临时滑索或牵引线路，在山地救援、高空作业布线、复杂地形穿越保障等场景中有着不可替代的实用价值。从结构设计逻辑来看，整体采用人体工学握把布局，握把区域设置双指扣位与弧形贴合面，匹配成年人手部握持尺寸，单手握持时重心落在掌心位置，长时间持握不易产生疲劳，握把外层预留防滑纹理安装位，可适配橡胶防滑套提升操作稳定性。发射主体部分采用环形框架承载核心发射组件，双发射筒对称布置在框架上部，发射筒内径匹配通用牵引锚头尺寸，筒身设置定位卡槽，可保证锚头装入后同轴度偏差控制在合理范围，避免发射过程中出现卡滞或弹道偏移。环形框架中部设置棘轮锁止结构，

　　与滑索滑轮组件集成设计，当牵引绳搭建完成后，该结构可直接作为滑索的承载挂点，无需额外转接配件，框架边缘做圆角钝化处理，避免操作过程中剐蹭绳索或划伤操作人员。从安装边界来看，整体设备最大外轮廓宽度控制在140mm以内，高度不超过220mm，握把直径适配30-40mm的通用握持尺寸，可放入常规工具包携行，不需要额外定制存储容器。发射触发机构采用扳机式结构，设置在握把前方，扳机行程控制在15mm，触发力度设置在25N左右，既可以避免误触触发，又能保证紧急情况下单指即可完成击发操作。设备上部的双发射筒可根据作业需求单独装填或同时装填，对应不同射程的牵引需求，单筒发射时适配近距离30米内的线路搭建，双筒同步发射时可搭载更重的牵引绳，

　　实现50米以上距离的绳索布设。结构设计上充分考虑了户外作业的恶劣工况，所有外露金属部件均做防锈镀层处理，转动配合部位预留防尘间隙，可在沙尘、小雨环境下正常操作，不需要额外的防护套。核心承载部位的环形框架采用一体化铣削成型，没有拼接焊缝，承载强度可满足150kg的静态载荷要求，匹配单人滑索通行的载荷需求。在实际作业场景中，操作人员可先将牵引绳尾端固定在自身所在位置的锚点上，瞄准目标区域的固定物扣动扳机，待锚头固定牢固后，即可通过牵引绳拖拽主滑索完成线路搭建，相比传统人工抛绳的方式，作业效率提升60%以上，且投射精度可控，可避开障碍物精准到达目标位置。设计过程中对整体重量做了严格控制，不含绳索的整机重量控制在1.2kg以内，

　　长时间携行不会增加过多负重，设备底部设置快挂接口，可挂载在安全腰带或战术背心上，解放操作人员双手。发射筒尾部设置压力调节旋钮，可根据投射距离调整发射动力档位，近距离作业时调低动力避免锚头反弹伤人，远距离作业时调高动力保证锚头有足够的附着力固定在目标物体上。扳机位置设置保险拨片，保险状态下扳机无法扣动，携行过程中可有效避免误触发，保险拨片的操作位置设置在拇指可及范围，不需要改变握持姿势即可完成保险开关操作。滑索挂点位置设置防脱挡片，绳索卡入挂点后挡片自动复位，可避免作业过程中绳索从挂点滑脱，挡片开启力度设置在10N，单手即可操作挂入绳索，不需要额外工具辅助。
