钻床铸件加工用孔位屏蔽塞结构设计

　　在金属铸件后处理工序中，喷砂、喷丸是去除表面氧化层、铸造残留粘砂与锈蚀的常规手段，但这类高压磨料冲击作业，会对铸件上已加工完成的精密孔、配合安装面造成不可逆的损伤——磨料嵌入孔壁会破坏配合公差，冲击已加工面会留下凹痕影响后续装配精度，传统的胶带粘贴防护方式，不仅操作效率极低，在曲面、台阶孔、异形孔位置粘贴密封性差，且胶带残胶清理难度大，遇到批量铸件处理时，防护工序的耗时甚至会超过喷砂作业本身。这款屏蔽塞正是针对钻床类铸铁、铸钢铸件的后处理防护需求设计，适配铸件上不同直径的通孔、盲孔以及台阶安装孔，在喷砂、喷丸以及后续的喷漆、粉末喷涂工序中，能够完全封堵待保护孔位，阻挡磨料、涂层介质进入孔内，避免精密加工面被破坏。从结构设计来看，

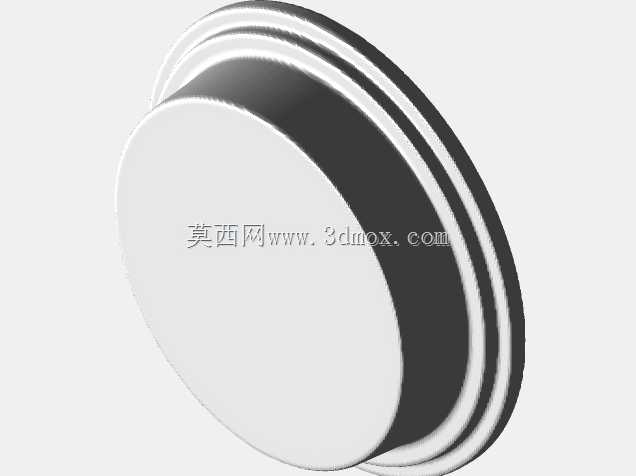

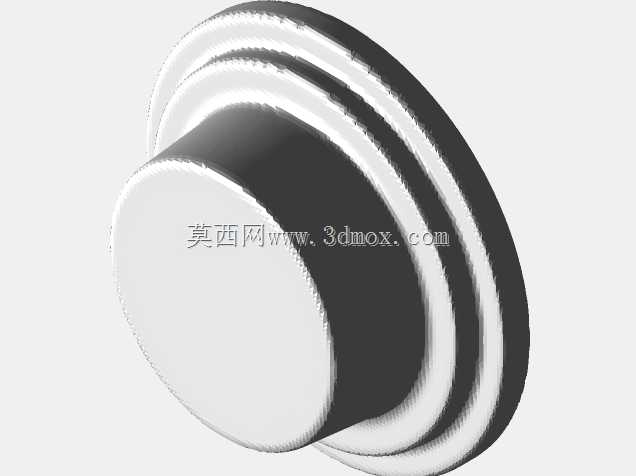

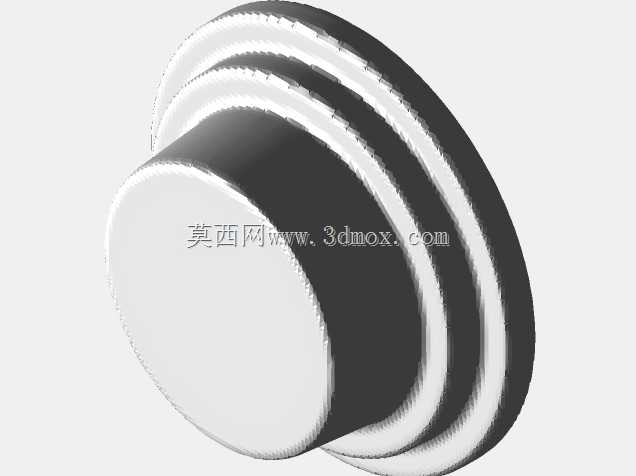

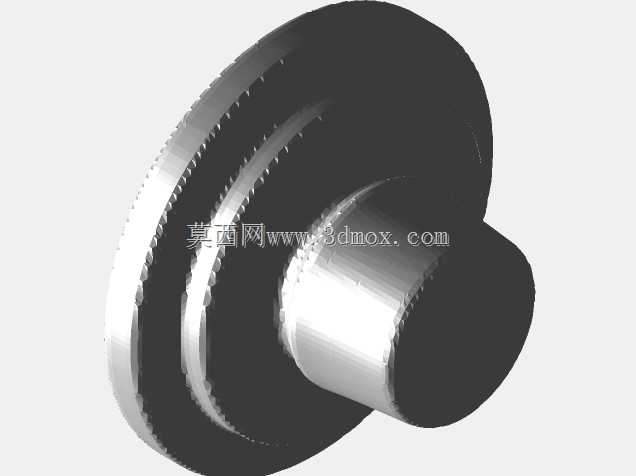

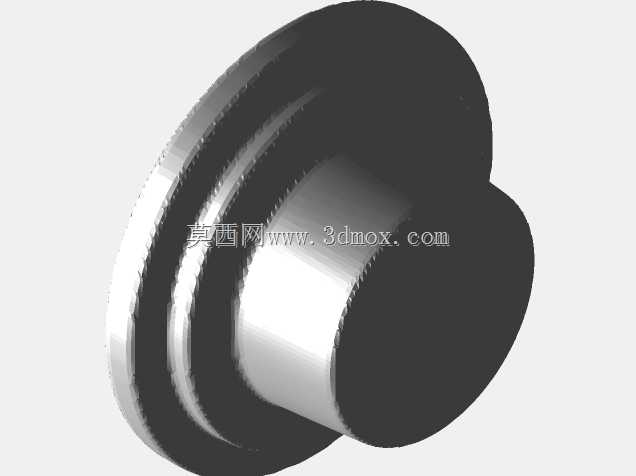

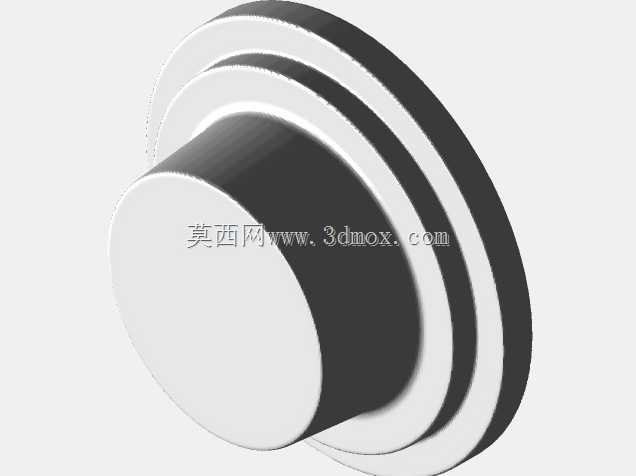

　　这款屏蔽塞采用了多直径适配的组合式结构，主体采用弹性耐磨材质制作，塞体的插入段设计有多层环形密封凸棱，插入孔位后凸棱受挤压变形，能够与孔壁形成紧密的过盈配合，无需额外粘接固定即可承受0.8MPa以内的磨料喷射冲击，不会出现喷砂过程中脱落、移位的问题；塞体的外端设计有直径大于被防护孔的限位挡边，挡边与塞体同轴，插入后挡边完全贴合孔口周边的铸件表面，同时覆盖孔口边缘的倒角区域，避免磨料从孔口缝隙钻入，也能防止孔口边缘被磨料冲蚀出现圆角，影响后续装配的密封性能。针对铸件上常见的同轴阶梯孔，这款屏蔽塞还设计了分段变径结构，不同直径的塞段对应阶梯孔的不同孔径，一次插入即可完成整段阶梯孔的防护，无需针对不同孔径段分别配置塞体，

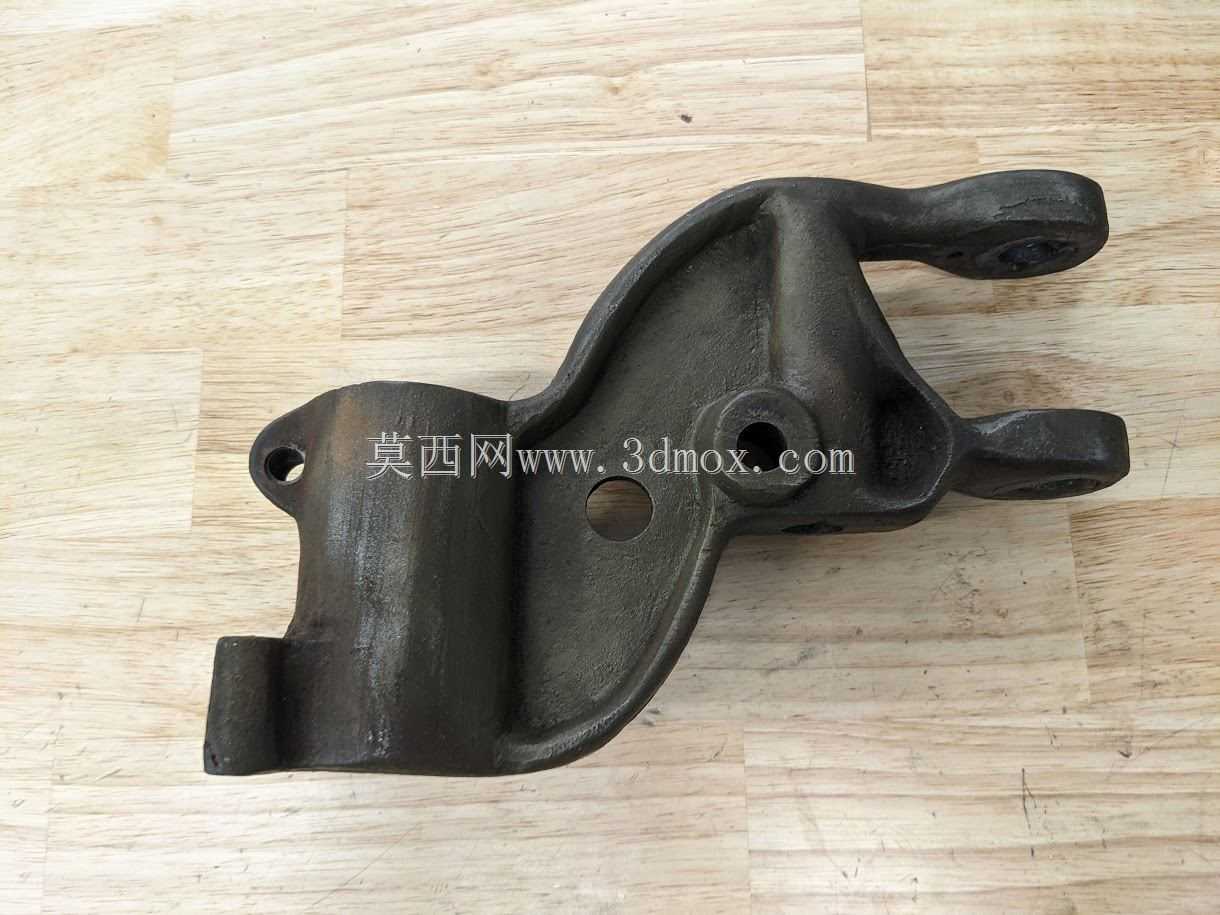

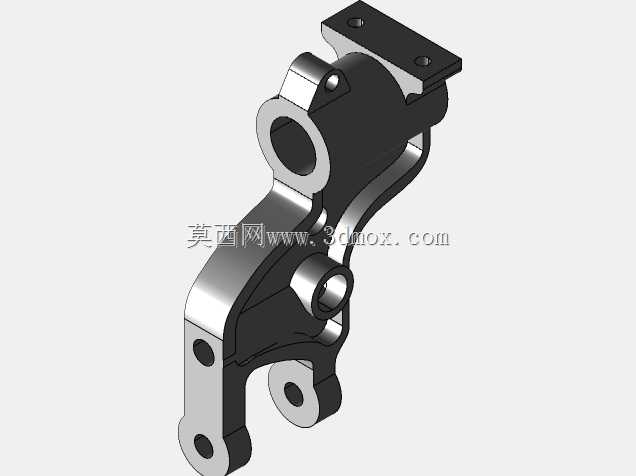

　　大幅减少了防护操作的步骤。在实际使用场景中，这类屏蔽塞可适配普通立式钻床、摇臂钻床生产的各类支架类、壳体类铸件，这类铸件通常带有多个用于安装轴、销、紧固件的精密加工孔，孔位公差多控制在H7-H8级，孔壁粗糙度要求达到Ra1.6及以上，一旦喷砂过程中磨料进入孔内，后续需要通过铰孔、研磨才能修复精度，严重时甚至会导致铸件报废。使用这款屏蔽塞时，操作人员只需在喷砂前根据孔位直径选择对应规格的塞体，按压插入孔位至挡边完全贴合铸件表面即可，单孔防护操作耗时不超过2秒，相比传统胶带粘贴效率提升10倍以上；喷砂完成后，只需捏住塞体外端的拔取凸耳即可垂直拔出塞体，塞体表面不会残留磨料或涂层，清理后可重复使用数十次，大幅降低了防护工序的耗材成本。

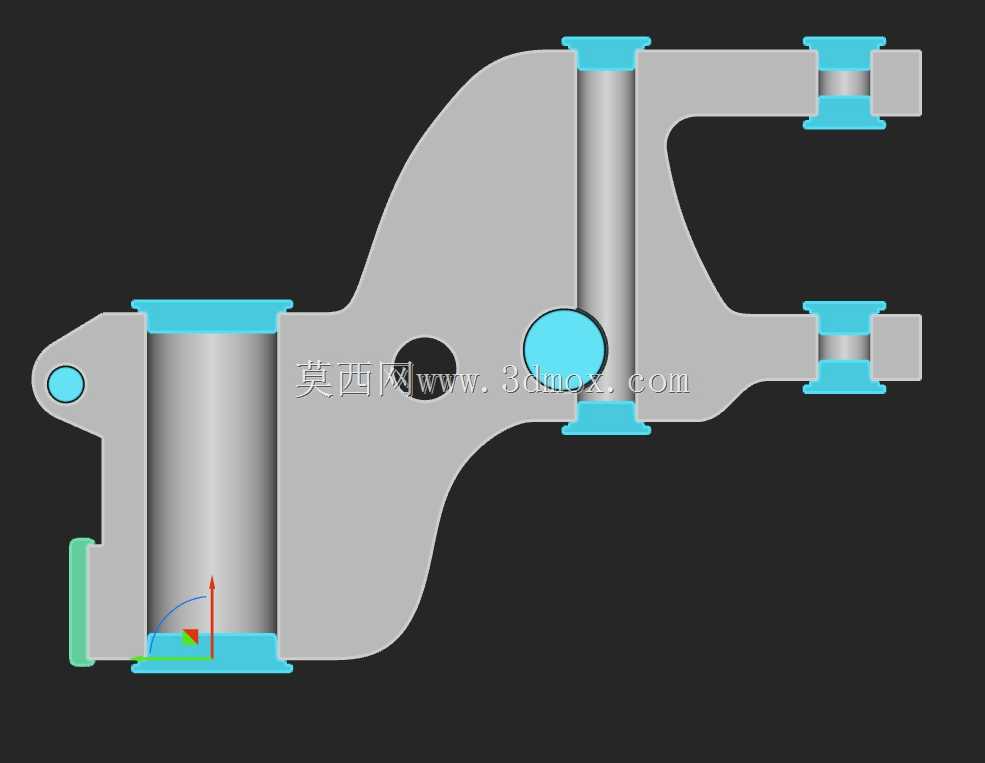

　　从安装边界来看，这款屏蔽塞的塞体直径公差控制在被防护孔公称直径的+0.2mm至+0.3mm区间，适配的孔位直径范围覆盖4mm至20mm的常规钻床加工孔，挡边直径比对应塞体直径大3mm至5mm，可覆盖孔口周边1.5mm至2.5mm范围的铸件表面，即使孔口存在少量铸造飞边，也能保证密封贴合效果；塞体的插入深度可根据孔深自由调整，对于深度超过50mm的盲孔，塞体无需插至孔底，只需保证插入段与孔壁有不小于8mm的配合长度，即可满足密封防护要求，不会出现磨料渗入的问题。针对铸件上的异形孔、腰型孔，还可基于相同的密封原理调整塞体截面形状，保证塞体与孔壁的贴合面积足够，过盈量均匀。在实际生产线验证中，使用这款屏蔽塞进行铸件喷砂防护，孔位的防护合格率可达100%，不会出现磨料嵌入、孔壁冲蚀的问题，且塞体拔出后孔壁无残胶、无异物残留，无需额外清理即可直接进入后续的装配工序，尤其适合多品种、小批量的铸件生产场景，无需针对每个铸件定制专用防护工装，通过不同规格的标准屏蔽塞组合即可完成所有孔位的防护作业。此外，这款屏蔽塞的材质具备耐溶剂、耐磨损特性，除了喷砂、喷丸工序外，也可用于铸件电泳、喷漆、酸洗等表面处理工序的孔位防护，不会在处理过程中出现溶胀、变形、脱落问题，适配多种铸件后处理工艺场景。
