方程式赛车发动机冷却液出口结构

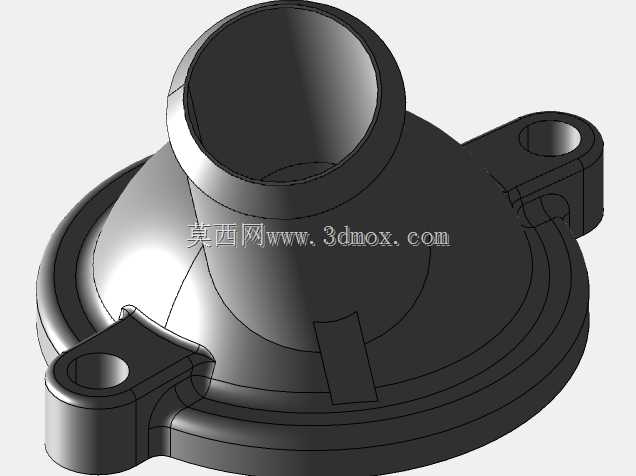

　　该部件为小型方程式赛车动力单元冷却回路的关键接口件，直接安装于发动机缸体对应位置，承担冷却系统管路转接、冷却液导流的核心功能，适配雅马哈R6系列摩托发动机的改装装车场景，是赛车轻量化改装中优化管路布局的核心结构件。从安装边界来看，部件底部为贴合发动机缸体安装面的圆盘形法兰结构，法兰周向布置两个带通孔的安装凸耳，可通过标准紧固件实现与缸体的刚性连接，安装面需做平面度管控保证密封性能，避免高温高压冷却液出现渗漏问题。主体向上延伸出变径的管状接口，接口内径匹配对应规格的冷却软管通径，接口外壁做环形防滑槽结构，保证软管卡箍锁紧后不会在赛车高频振动工况下出现松脱、漏液问题。设计阶段团队针对原车冷却管路走向冗余、

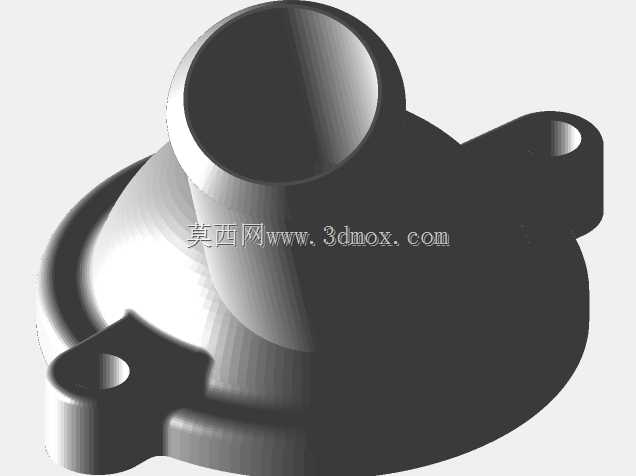

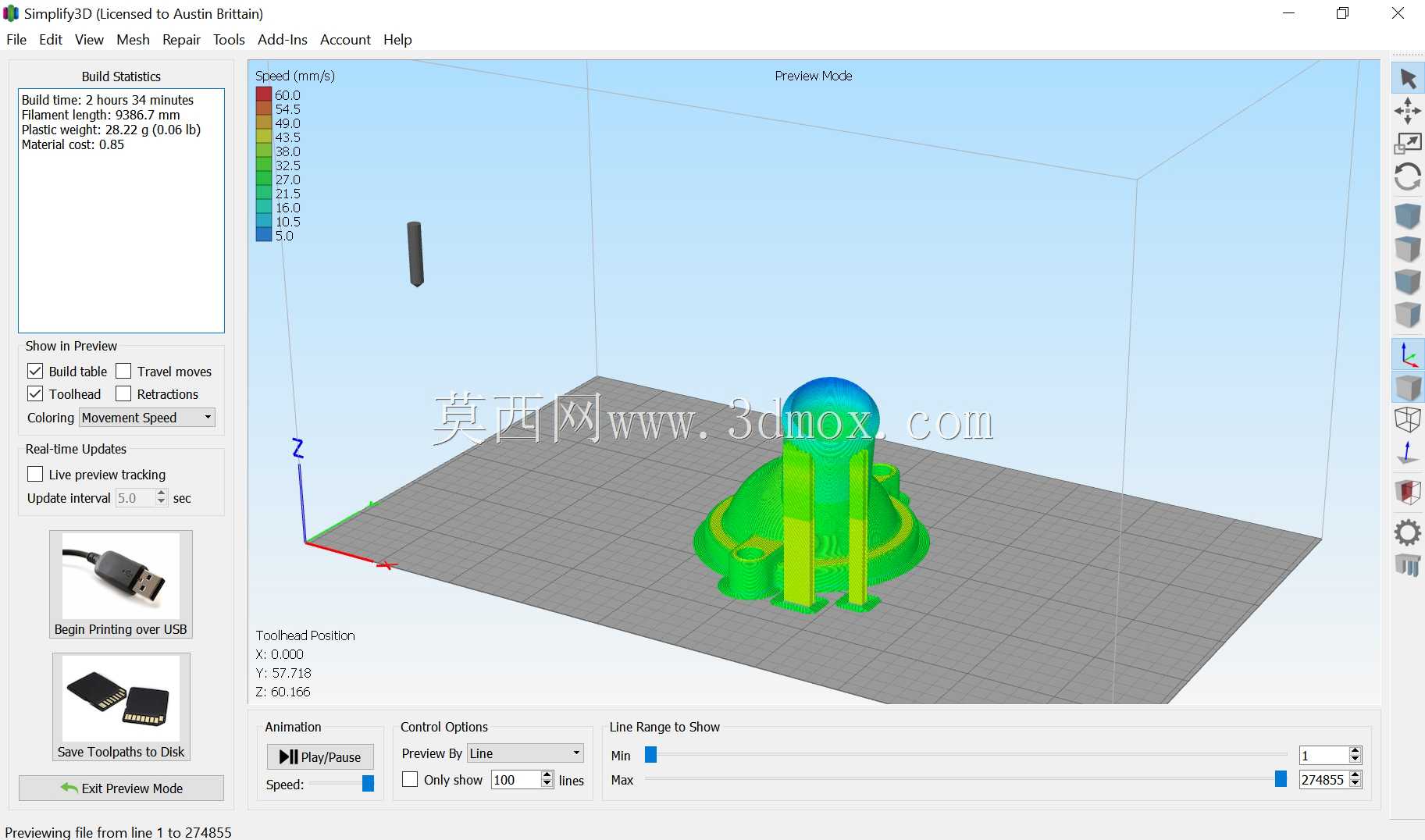

　　管路弯折半径过小导致流阻偏大的问题，调整了出口的轴向倾斜角度，将原有多段管路转接的结构改为单一体成型接口，拆除了原有一英尺以上的冗余软管段，既降低了冷却回路的整体重量，也减少了管路接头数量，降低了渗漏风险，同时让发动机周边的管线布局更整洁，给其他改装部件留出更多安装空间。结构外形为不规则异形腔体，内部流道做顺滑过渡处理，没有直角转折结构，可最大程度降低冷却液流动阻力，保证冷却循环效率，避免局部流道涡流导致的散热效率下降问题。由于部件直接安装在工作温度较高的发动机缸体上，且长期接触高温冷却液，材料选用耐高温的高强度树脂，采用增材制造工艺一体成型，规避了传统铸造工艺需要开模、生产周期长、小批量制造成本高的问题，

　　也解决了不规则异形结构采用减材加工时需要复杂工装夹持、多次装夹找正、加工难度大的痛点。成型后的部件内壁光滑，流道阻力小，整体重量轻、结构强度高，可满足赛车赛事工况下的高强度振动、高低温交变使用要求，安装后可直接对接冷却软管，无需额外转接结构，适配赛事场景下快速改装、快速维护的需求。
