六联透明壳体接线端子裸线结构

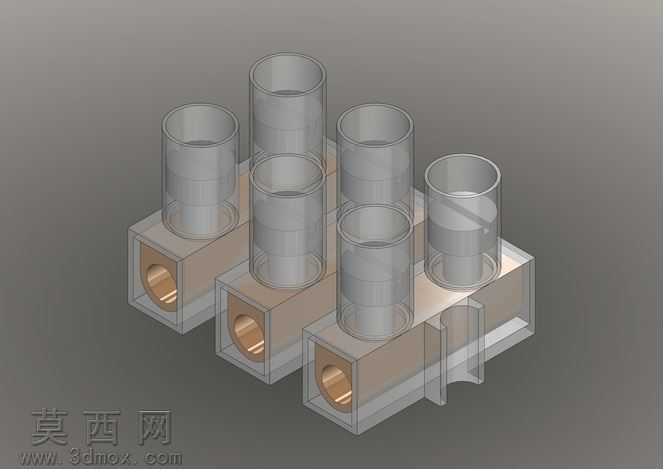

本作品为六联组合式裸线接线端子结构，采用三维建模软件完成全参数化设计，整体以模块化阵列思路完成布局，将六个独立接线单元沿横向规整排布，兼顾安装紧凑性与接线操作的便利性。建模过程中首先搭建单个端子的基准骨架，确定导电铜嵌件的安装定位、绝缘壳体的壁厚参数、上部裸线插装筒的同轴度要求，再通过线性阵列特征完成整体基座的组合，同时预留单元间的拼接定位结构，保证多联组合后的结构强度与位置精度。材质渲染阶段，外部绝缘壳体采用半透明磨砂工程塑料材质，调整折射与粗糙度参数还原PC材质的通透质感，可直观呈现内部嵌件的装配位置；内部导电连接部位采用黄铜金属材质，添加金属拉丝纹理与暖金色反射效果，区分导电部件与绝缘结构；上部裸线插装筒采用同壳体一致的透明材质，清晰展示筒内的压线空腔结构，便于观察裸线插入后的容纳空间。结构设计上，每个独立单元前端设置横向螺纹接线孔，用于接入侧向导线，上部设置竖直圆柱形插装筒，用于裸线的垂直插入与压接固定，基座底部设置定位卡槽与安装凸台，可适配导轨安装或螺丝固定两种安装方式；单元间设置凹凸拼接榫卯结构，可根据实际接线需求增减单元数量，拓展不同联数的端子组合。设计过程中重点考量了接线操作的人机合理性，将插装筒的内径设置为适配2.5平方毫米裸线的尺寸，接线孔的螺纹规格匹配常规电工接线螺丝，壳体边缘全部做圆角过渡处理，避免安装接线时的锐边划伤；同时通过透明壳体的可视化设计，可直观检查内部导线的插入深度与压接状态，降低接线失误率，整体结构兼顾电气连接的可靠性、安装维护的便捷性与模块化拓展的灵活性，可直接用于电路接线场景的结构参考或3D打印验证。
