六角头自攻木螺钉三维结构设计

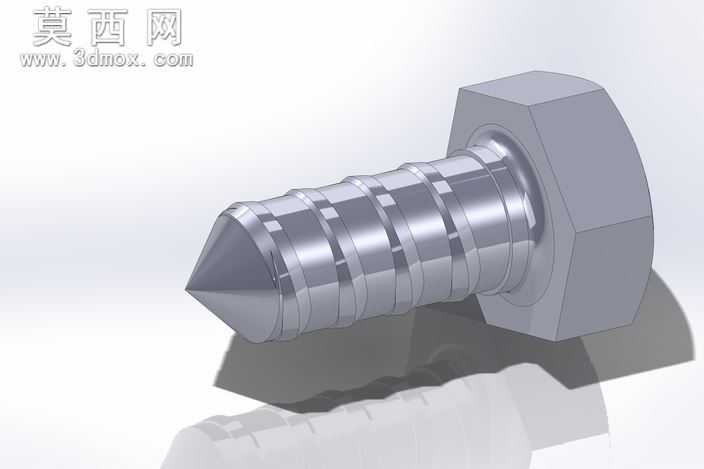

本次建模对象为适配木材连接的六角头自攻螺钉，整体建模过程围绕实际使用场景的结构特性展开。首先在三维建模环境中绘制六角头部的截面轮廓，通过拉伸特征生成标准六角棱柱结构，头部与螺杆衔接处做了过渡圆角处理，避免应力集中导致的头部断裂问题，同时匹配标准紧固件的头部尺寸公差，保证后续装配时扳手可以完全贴合受力。螺杆部分采用分段式螺纹结构建模，区别于全牙机螺钉，这款木螺钉的螺纹牙距更大、牙型更尖锐，建模时先绘制螺旋线路径，再扫描切除出三角形牙型，每一圈螺纹的牙顶都做了微小的圆角处理，既可以降低拧入木材时的阻力，也能减少木材纤维被切断的概率，提升连接后的握钉力。螺杆末端设计为锥形尖端，尖端角度经过反复调整，既可以在拧入时自动找准定位，又能在初始拧入阶段快速破开木材纤维，不需要预先钻孔即可完成装配。模型的材质渲染部分采用了镀锌钢材的材质参数，表面设置了轻微的金属磨砂质感，还原了五金紧固件的真实表面处理效果，螺纹部分的反光做了弱化处理，突出牙型的轮廓结构，方便查看螺纹的升角与牙距参数。建模过程中参考了实际木螺钉的使用需求，将螺杆长度设置为20毫米，是在原有30毫米标准规格基础上调整而来，适配薄型木材的连接场景，避免螺钉穿透工件影响外观与连接强度。整体模型的所有尺寸都经过参数化约束，后续可以根据不同的使用需求快速调整螺杆长度、头部尺寸、螺纹牙距等参数，生成不同规格的同系列螺钉模型，模型的结构完全符合实际生产的工艺要求，既可以作为机械设计教学的示例模型，也可以导入装配场景中完成五金连接结构的虚拟装配验证，渲染后的模型可以清晰展示六角头螺钉的外形特征与螺纹结构细节，方便使用者快速理解这类紧固件的结构特点与适用场景。
