可调节搭扣式储物柜锁扣结构设计

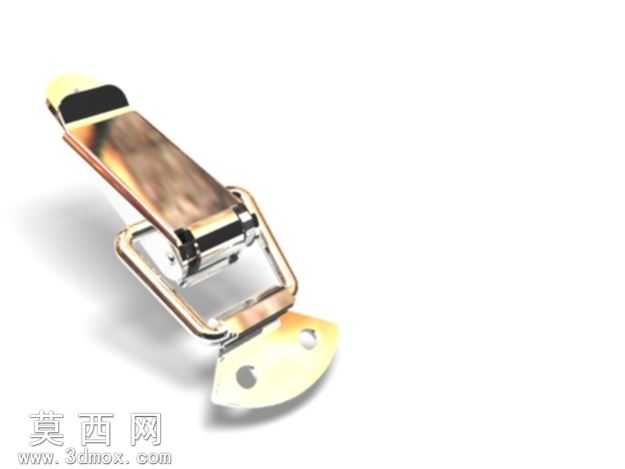

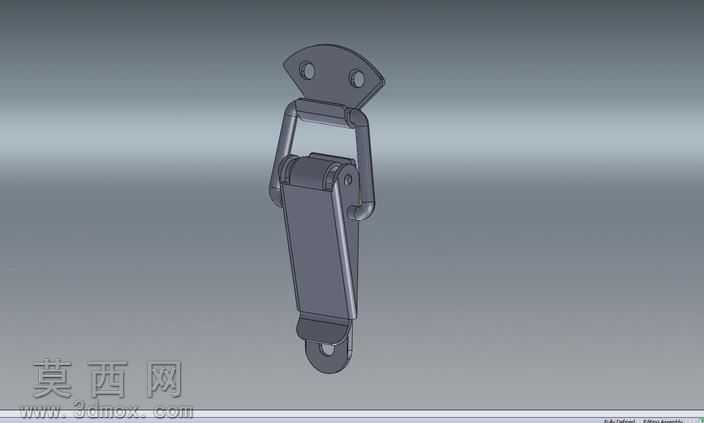

本模型为储物柜配套使用的搭扣式锁扣结构，采用三维建模软件完成全参数化设计，建模过程中严格遵循五金冲压件与机加工件的工艺规范，对每个零件的壁厚、折弯圆角、装配间隙都做了精准设定，确保模型可直接对接生产加工环节。整体结构分为固定底座、联动摆臂、扣合主体、锁钩挂座四个核心部分，固定底座设计为带两个安装孔的扇形结构，可通过螺丝牢固安装在储物柜的柜门侧面，底座与摆臂之间采用销轴连接，预留了合理的转动间隙，保证摆臂开合过程顺滑无卡滞。联动摆臂采用双支臂对称结构，连接固定底座与扣合主体，形成稳定的四连杆传动结构，扣合主体为长条形冲压成型结构，表面做了平整化处理，下端设置带安装孔的锁钩配合位，可与安装在柜体框架上的挂座紧密扣合。材质设定上，整体零件默认采用冷轧不锈钢材质，渲染时赋予金属哑光质感，对销轴转动部位做了轻微的高亮处理，突出装配结构的层次感，同时可根据使用需求更换为镀锌钢板、铝合金等不同材质，适配不同使用场景的防腐、强度要求。设计思路围绕储物柜的日常使用需求展开，搭扣扣合后可形成稳定的预紧力，避免柜门因震动、搬运出现自行开启的问题，同时搭扣的开合操作无需额外工具，徒手即可完成解锁与锁止，操作便捷省力。建模过程中对所有棱边都做了R0.3-R0.5的圆角处理，避免尖锐边角造成使用划伤，同时对零件之间的干涉情况做了全行程校验，确保摆臂从完全开启到完全锁止的整个运动路径中，不存在零件碰撞、摩擦过大的问题。模型还预留了锁孔扩展位，可根据需求加装小型挂锁，实现储物柜的上锁防盗功能，兼顾日常使用的便捷性与安全性，整体结构紧凑，安装占用空间小，可适配不同厚度的柜门与柜体间隙，广泛适用于各类储物柜、工具箱、设备箱的柜门锁止场景。
