200升工业储运金属密封桶结构设计

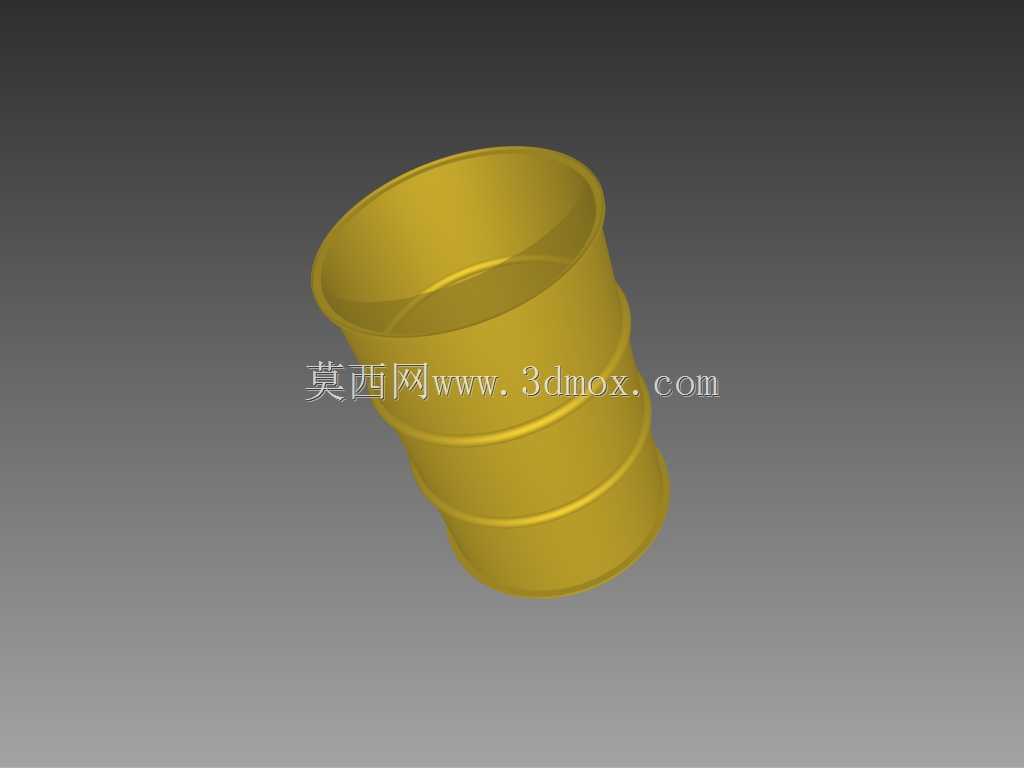

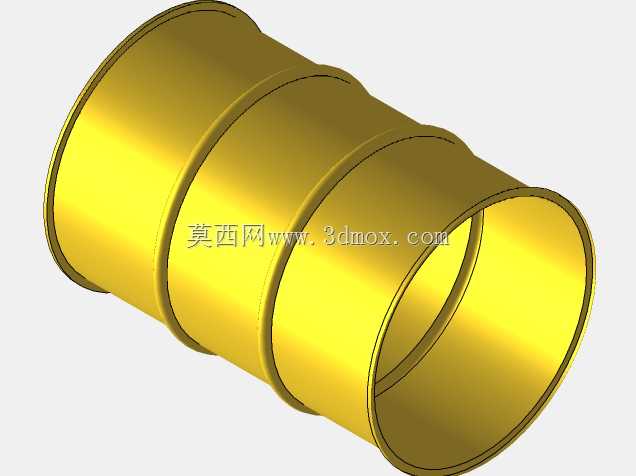

　　在工业物料储运、食品原料中转、化工液体暂存的多个场景中，大容量金属桶是应用覆盖范围极广的基础储运单元，本次设计的200升容量金属桶，可同时满足工业油品、液态化工原料、高粘度食品原料（如蜂蜜）的存储转运需求，单桶额定承载重量可达300公斤，适配常规栈板堆码、叉车转运、货运车辆装载的全流程物流作业要求。从结构设计思路来看，桶身采用三段式环筋滚压成型结构，区别于直壁桶身的设计，三道环形加强筋沿桶身高度方向等距分布，一方面可在桶身受到径向挤压时通过筋位的形变分散外力，避免桶身出现凹陷变形，另一方面在堆码作业时，上层桶的底部可嵌入下层桶顶部的环筋定位槽内，防止多层堆码时出现滑移倾覆，适配最多三层的静态堆码要求，满足仓储环节的空间利用率需求。桶口采用卷边压合结构，边缘做圆弧钝化处理，避免灌装、取料作业时划伤操作人员，桶口内径匹配行业通用的密封盖尺寸，可搭配橡胶密封圈实现旋压密封，针对液态物料存储时的挥发、渗漏问题，卷边位置预留了密封胶填充槽，装配时注入耐油、耐食品级腐蚀的密封胶，可在-20℃到60℃的常规储运环境下保持密封性能无衰减，不会出现低温脆化渗漏、高温软化溢料的问题。从外形尺寸与安装边界来看，桶身总高度适配标准20尺集装箱的内部装载高度，桶身最大外径满足常规托盘1200*1000mm规格的排布要求，单托盘可规整排布4个桶，配合缠绕膜打包即可实现整托转运，无需额外定制固定工装；桶底采用向内凹陷的碟形底设计，凹陷深度为30mm，

　　一方面可让桶身放置在不平整地面时保持稳定，不会因为地面凸起导致桶身倾斜，另一方面碟形结构可承受垂直方向的300公斤满载载荷，长期放置不会出现底部鼓胀导致的桶身歪斜。针对不同物料的存储特性，桶体内壁做了不同的表面处理适配，存储工业油品、普通化工液体时，内壁做防锈磷化处理，避免长期接触液体产生锈蚀污染物料；存储蜂蜜等食品级原料时，内壁采用食品级环氧酚醛涂层喷涂，涂层厚度控制在20-30μm，无涂层脱落、析出风险，符合食品接触材料的相关安全要求。在实际使用场景中，该款金属桶可适配手动灌装线、自动灌装线的作业要求，桶身高度匹配常规灌装头的升降行程，无需调整灌装设备参数即可直接上线使用；转运环节可适配普通手动液压叉车、抱桶式叉车的夹持要求，

　　桶身环筋位置可作为抱夹的定位点，夹持转运时不会出现桶身滑脱、变形的问题；针对户外临时存放的需求，桶身外壁采用静电喷塑处理，涂层耐紫外线照射、耐轻度雨水腐蚀，短期户外存放不会出现外壁锈蚀脱落的问题。在细节设计上，桶顶预留了两个螺纹接口，一个为大口径灌装口，适配快速灌装接头，可实现大流量物料快速灌装，另一个为小口径透气口，在倾倒粘稠物料（如蜂蜜、高粘度润滑油）时，打开透气口可平衡桶内外气压，避免物料倾倒时出现断流、喷溅的问题，两个接口均配备对应的密封盖，闲置时可完全密封，防止灰尘、水汽进入桶内污染物料。桶身的滚压成型工艺采用整板卷圆焊接后一次滚压成型，焊缝位置做打磨抛光处理，与桶身表面保持平滑过渡，不会出现焊缝凸起导致的标签粘贴不牢、

　　抱夹夹持打滑的问题；焊接采用电阻缝焊工艺，焊缝强度高于母材本身，满载状态下跌落测试时焊缝位置不会出现开裂渗漏。从结构受力的角度做了优化，桶身与桶顶、桶底的连接采用双重卷边咬合工艺，咬合位置填充密封胶，相比传统焊接连接，卷边结构可承受更大的冲击载荷，在装卸货过程中出现轻度碰撞、跌落时，连接位置不会出现开裂，大幅降低物料泄漏的风险。针对高粘度物料（如300公斤满载蜂蜜）的取料需求，桶身的锥度设计控制在1:20，既可以保证空桶堆叠存储时减少仓储空间占用，又可以在粘稠物料出料时，让物料依靠自重沿桶壁缓慢下滑，不会在桶壁残留过多物料，减少取料后的物料浪费；同时该锥度也适配常规的桶泵插入取料要求，桶泵可直接从桶口插入到桶底，无需倾斜桶身即可抽取全部物料。
