手摇皮带轮式蜂蜜抽取输送装置结构

　　在蜂产品初加工、小型养蜂场的零散取蜜作业场景里，这类手摇驱动的蜂蜜抽取装置是适配小规模生产需求的实用设备，区别于大型工业化的离心摇蜜、管道泵送系统，它不需要接入固定工业电源，依靠皮带轮的减速增扭结构，就能完成粘稠蜂蜜的抽取、转存作业，尤其适合野外放蜂、散户蜂农的流动作业场景，也能在小型蜂蜜分装门店里作为临时补料、余料抽取的辅助设备使用。从实际功能来看，这套装置核心是通过大直径手摇轮输入动力，经皮带轮组完成转速匹配后，驱动内部的泵体转子运转，利用容积变化形成的负压，将储蜜桶内的蜂蜜吸入泵腔，再通过出口管路输送到存储容器或者分装工位，因为蜂蜜本身属于高粘度流体，常温下流动性差，设计时特意放大了手摇轮的直径，

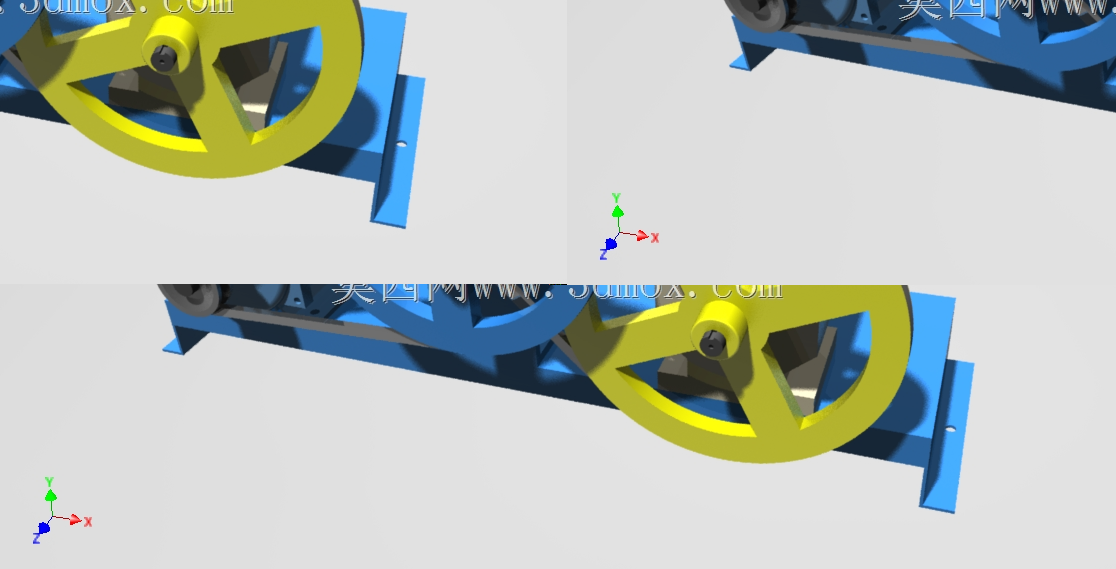

　　操作人员只需要施加较小的握持力，就能获得足够的输入扭矩，避免高负载下摇动手柄费力、甚至卡滞的问题。设计思路上，整套结构优先考虑了户外作业的拆装便利性，整体采用卧式安装的底座结构，蓝色的冲压成型底座预留了四个固定安装孔，既可以通过螺栓固定在木质工作台、移动蜂箱架上，也能临时放置在平整地面依靠自重保持稳定，安装边界的尺寸控制在小型作业设备的范畴，不会占用过多的操作空间，单人就能完成搬运、固定、操作的全流程。皮带轮传动的结构选择，一方面是利用皮带传动的过载打滑特性，当泵腔因为蜂蜜结晶、混入蜂蜡杂质出现卡滞时，皮带会在带轮上打滑，不会因为输入力过大损坏内部的泵体结构，也不会造成操作人员的手腕扭伤；另一方面皮带传动的运行噪音更低，

　　不会像齿轮传动那样在粘稠介质负载下产生明显的啮合冲击，同时日常维护只需要检查皮带张紧度，不需要频繁加注润滑脂，适配养蜂场多粉尘、少维护条件的使用环境。泵体部分的流道设计做了圆弧过渡处理，没有直角死角，避免蜂蜜残留在内壁滋生细菌，接触蜂蜜的零部件都采用了光滑的表面处理，作业完成后只需要通入温水冲洗就能完成清洁，符合食品接触类设备的卫生要求。手摇轮采用三辐条的结构设计，在保证轮体整体刚度的前提下，尽可能降低了自身重量，轮缘位置做了圆弧收边，长时间握持摇动手臂也不会出现硌手的问题；两个带轮的直径比经过匹配计算，操作人员以每分钟30转左右的速度摇动手轮时，泵体的转速刚好适配高粘度蜂蜜的输送要求，不会因为转速过高造成蜂蜜起泡、氧化，

　　影响蜂蜜的原有品质，也不会因为转速过低导致输送效率不足，无法满足日常取蜜的作业节奏。底座的安装孔位做了沉头处理，固定螺栓安装后不会突出底座表面，避免刮擦放置面、或者勾扯操作人员的衣物，整体的重心落在底座的几何中心位置，摇动手轮作业时设备不会出现侧倾、晃动的问题，即使在不做螺栓固定的临时使用场景下，也能保持足够的稳定性。从结构细节来看，带轮的轮槽尺寸适配标准的V型传动带，后期如果皮带出现磨损老化，在普通的五金门店就能买到替换配件，不需要定制特殊规格的传动件，降低了设备的后期使用成本；泵体的进出口都采用了标准的管螺纹接口，可以直接对接普通的食品级塑料软管，不需要额外制作转接头，现场接管就能投入使用。这套结构的设计没有追求复杂的自动化功能，完全围绕小规模取蜜作业的实际痛点出发，在保证核心抽取功能可靠的前提下，尽可能简化结构、降低维护难度，同时兼顾了食品卫生要求与户外作业的适应性，对于小型蜂业经营者来说，是比大型电动抽蜜设备更具实用性的作业装备，也能作为粘稠流体输送的教学演示结构，直观展示皮带减速传动、容积式泵的工作原理，帮助初学者理解低转速大扭矩输送结构的设计逻辑。
