蓝色滚轮式输送辊道结构设计

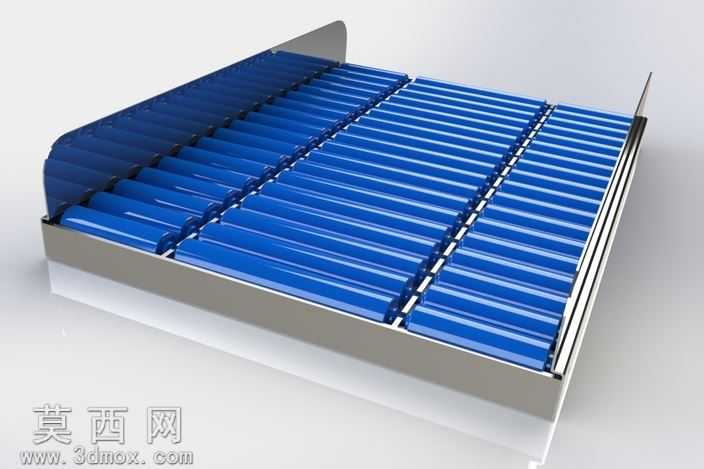

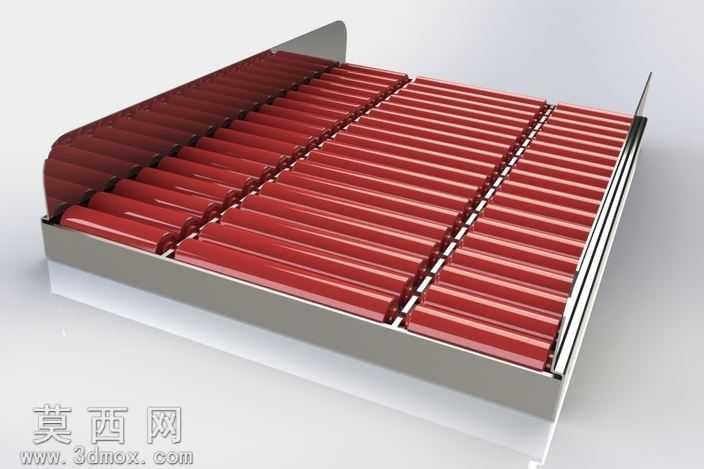

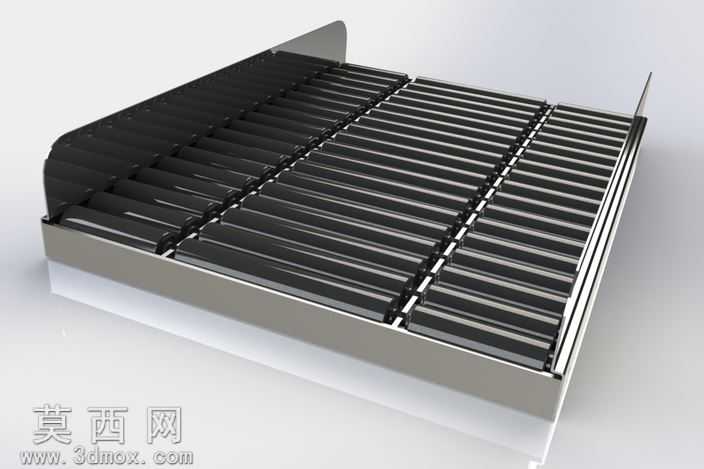

本作品为滚轮式输送辊道的三维设计成果，建模阶段采用参数化设计思路，先完成整体框架的基准搭建，以金属型材的外轮廓尺寸为基准，确定辊道整体的长宽高参数，保证整体结构的比例协调。建模过程中先构建两侧的金属边框结构，对边框的折边、安装卡位结构做了精细化处理，还原了金属型材弯折后的棱角与安装位细节，再逐一排布蓝色输送滚轮，每一组滚轮的安装轴位、间距都经过参数化阵列计算，保证滚轮排布均匀，相邻滚轮之间的间隙一致，避免出现输送卡顿的问题。滚轮部分单独做了结构拆分建模，还原了滚轮的圆柱外形、端部的安装卡位结构，保证滚轮与边框的装配关系准确，可直观呈现滚轮的转动安装逻辑。材质渲染阶段，金属边框采用哑光银灰色金属材质，模拟冷轧钢板折弯成型后的表面质感，添加了细微的磨砂纹理与弱反射效果，还原工业金属构件的真实视觉表现；蓝色滚轮采用高饱和度的工程塑料材质，添加了轻微的光泽度与表面细腻质感，区分金属与塑料部件的材质差异，两侧的端部挡边同样采用金属材质，与边框材质保持统一，同时通过光影渲染突出挡边的防护结构形态。结构设计上，该辊道采用多列平行排布的滚轮组设计，可实现平面物料的顺畅滑动输送，两侧加高的挡边结构可避免物料在输送过程中从侧边滑落，整体框架采用围合式结构，底部为平整的安装基面，可方便对接其他输送设备或者固定在工作台架上。设计过程中重点考量了辊道的输送实用性，滚轮的排布密度经过合理计算，可适配不同尺寸的输送物料，避免小尺寸物件卡入滚轮间隙，同时整体结构无多余冗余设计，所有部件都服务于物料输送的核心功能，装配逻辑清晰，可直观呈现各部件的连接关系，能够用于输送设备的方案展示、结构参考以及生产加工的前期验证。
