防爆型微光红外不锈钢网络摄像装置

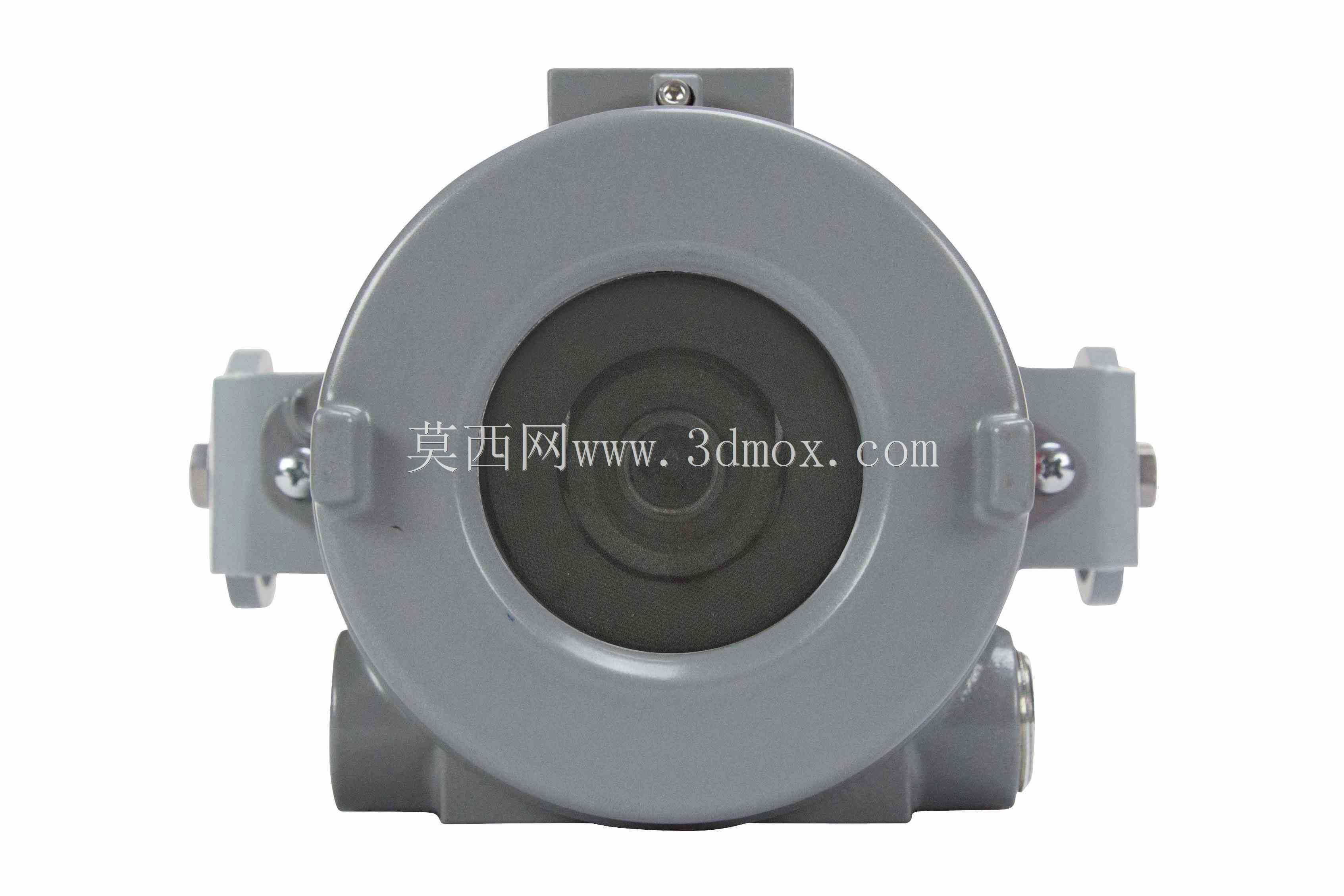

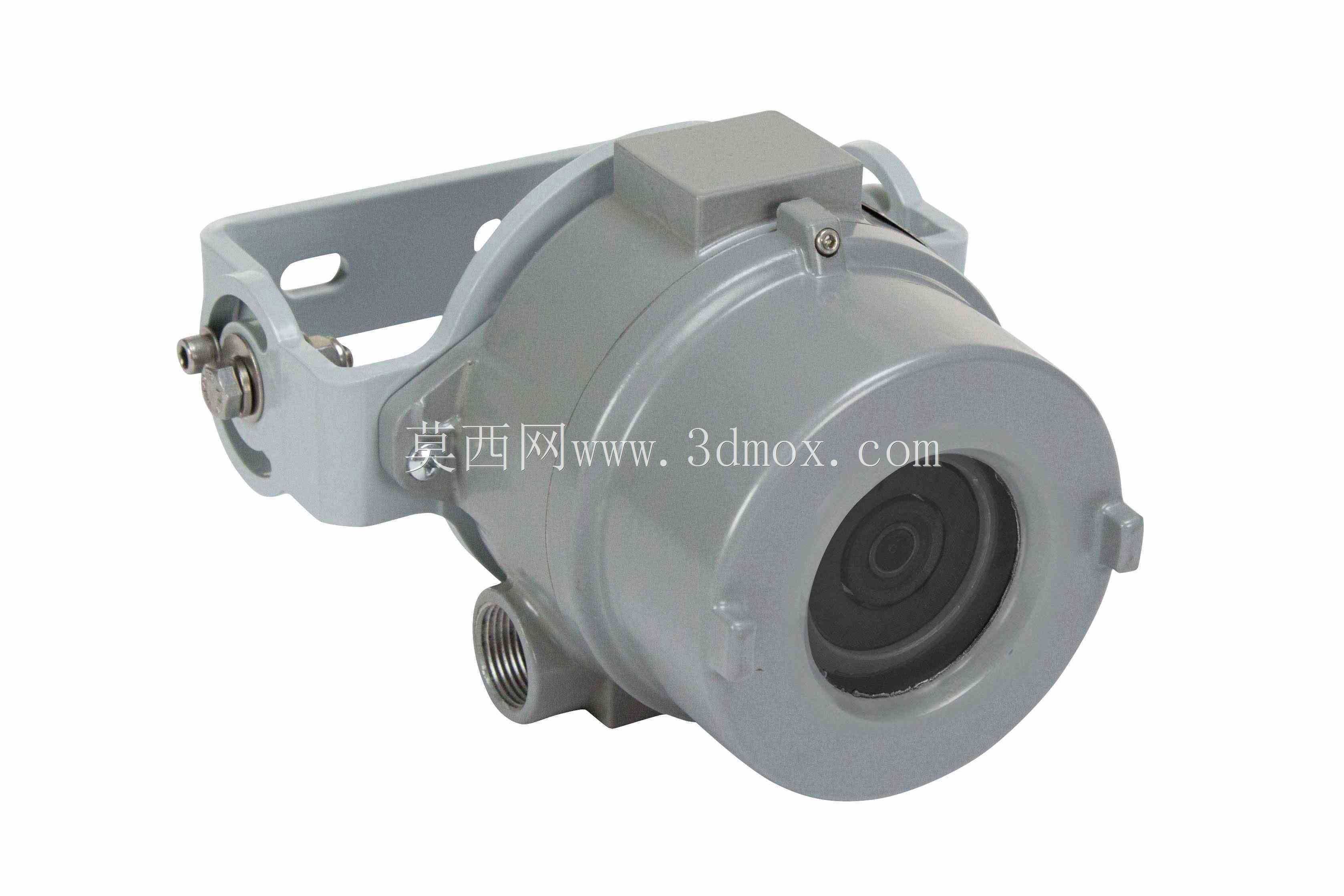

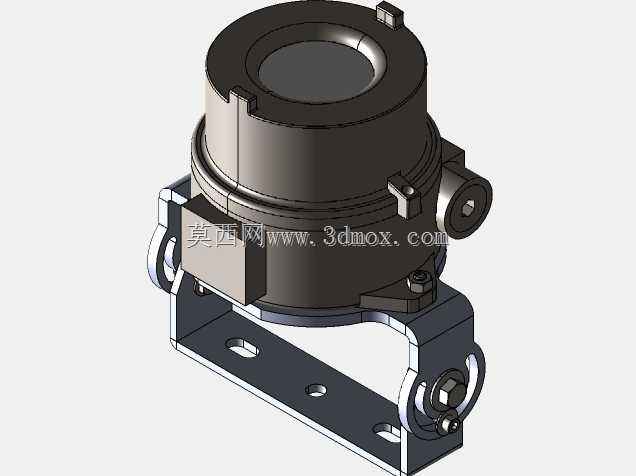

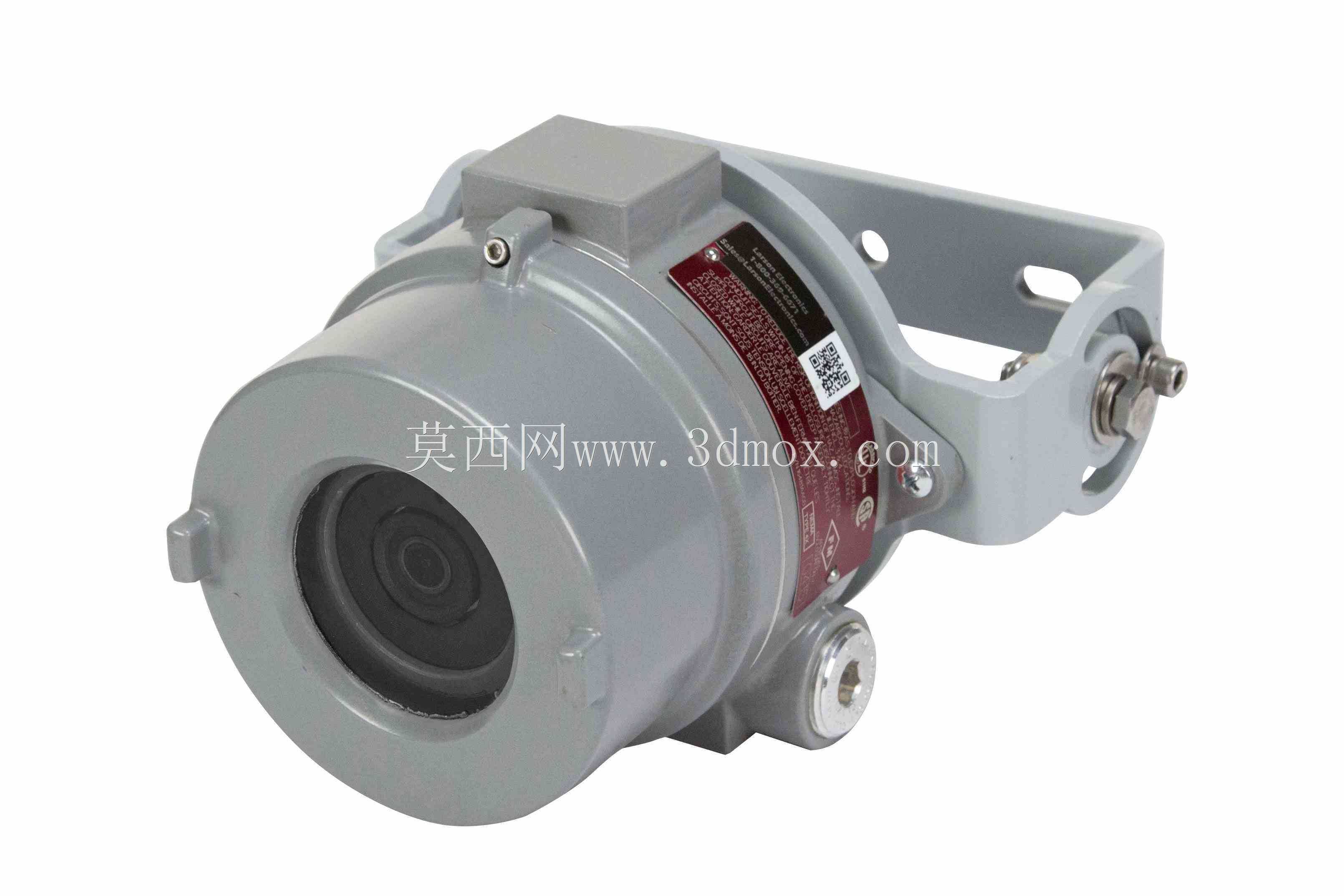

　　在石化、化工、油气储运等存在易燃易爆介质的高危作业场景中，普通民用监控设备完全无法满足现场的安全准入要求，这类场景的监控设备必须同时满足防爆、防尘、防水、抗冲击的多重防护要求，本次涉及的防爆网络摄像装置，就是针对这类高危场景开发的专用监控设备。从结构设计来看，该设备整体采用铸造不锈钢作为主体壳体材质，壳体壁厚经过防爆强度校核，能够承受内部可能出现的爆炸性气体混合物爆炸压力，同时阻止内部爆炸火焰通过壳体结合面传递到外部环境，满足隔爆型设备的设计要求。设备前端镜头区域采用高强度钢化玻璃视窗，视窗与壳体之间采用耐高温耐老化的密封胶圈做静密封，配合壳体所有结合面的隔爆止口设计，整体防护等级可满足户外露天安装的风雨侵蚀防护要求，

　　也可直接安装在储罐区、反应釜周边、物料输送栈桥、灌装工位等存在爆炸性气体或粉尘的危险区域。设备的成像模组内置1/3英寸逐行扫描CMOS传感器，可输出500万像素分辨率的画面，帧率达到20fps，能够满足常规监控场景的画面流畅度要求；镜头采用83°视场角的广角定焦设计，单台设备即可覆盖较大的监控范围，减少现场设备布设数量。考虑到工业现场很多区域夜间或停产期间无环境照明，设备集成了微光红外补光阵列，在环境光照度下降到阈值时可自动切换到红外成像模式，红外补光的有效距离可覆盖120°视场角下120米范围内的区域，配合真实的昼夜红外截止滤光片切换结构，可在低光照甚至零光照环境下输出清晰的黑白监控画面，避免彩转黑过程中的画面偏色、虚焦问题。

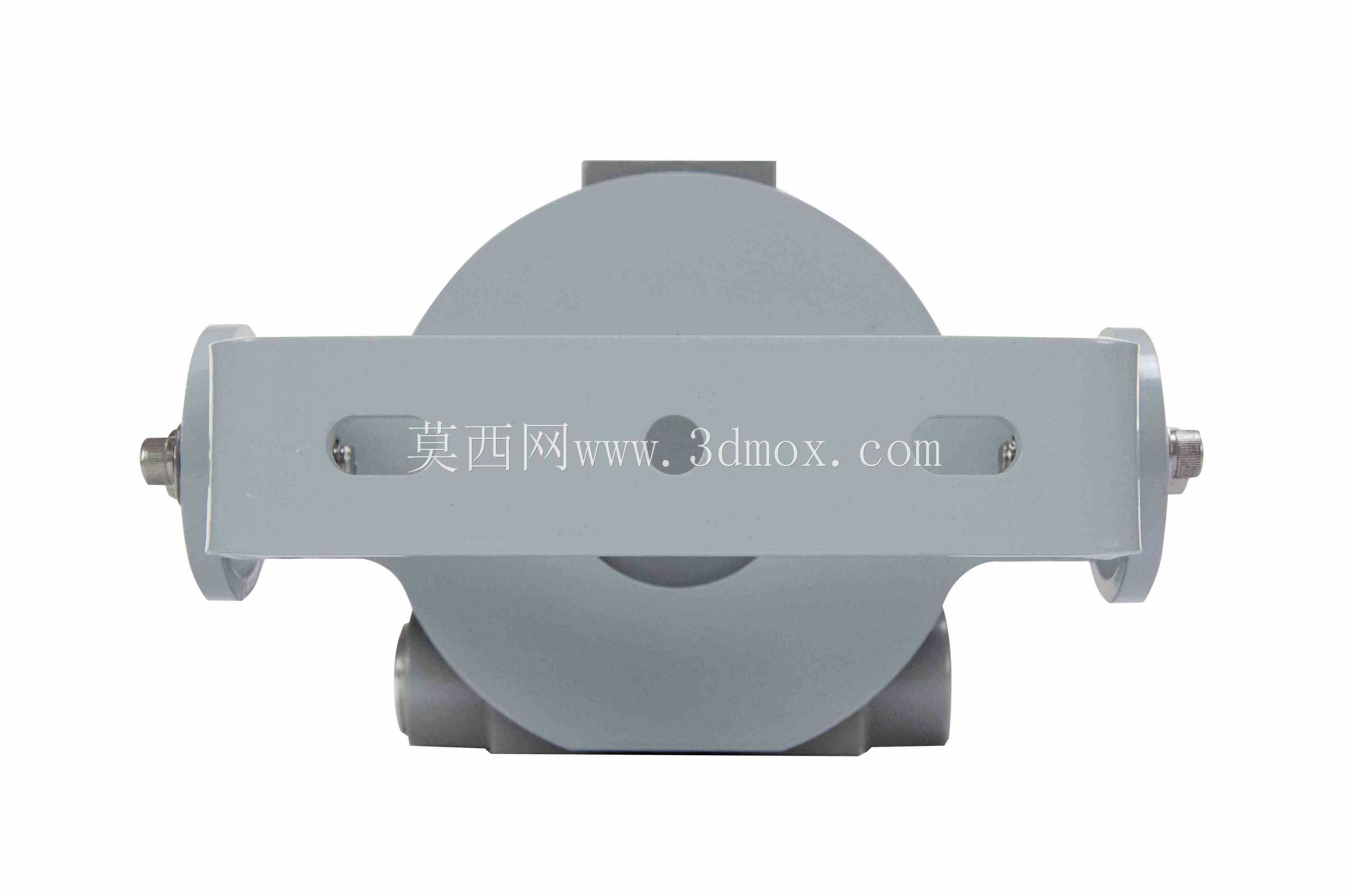

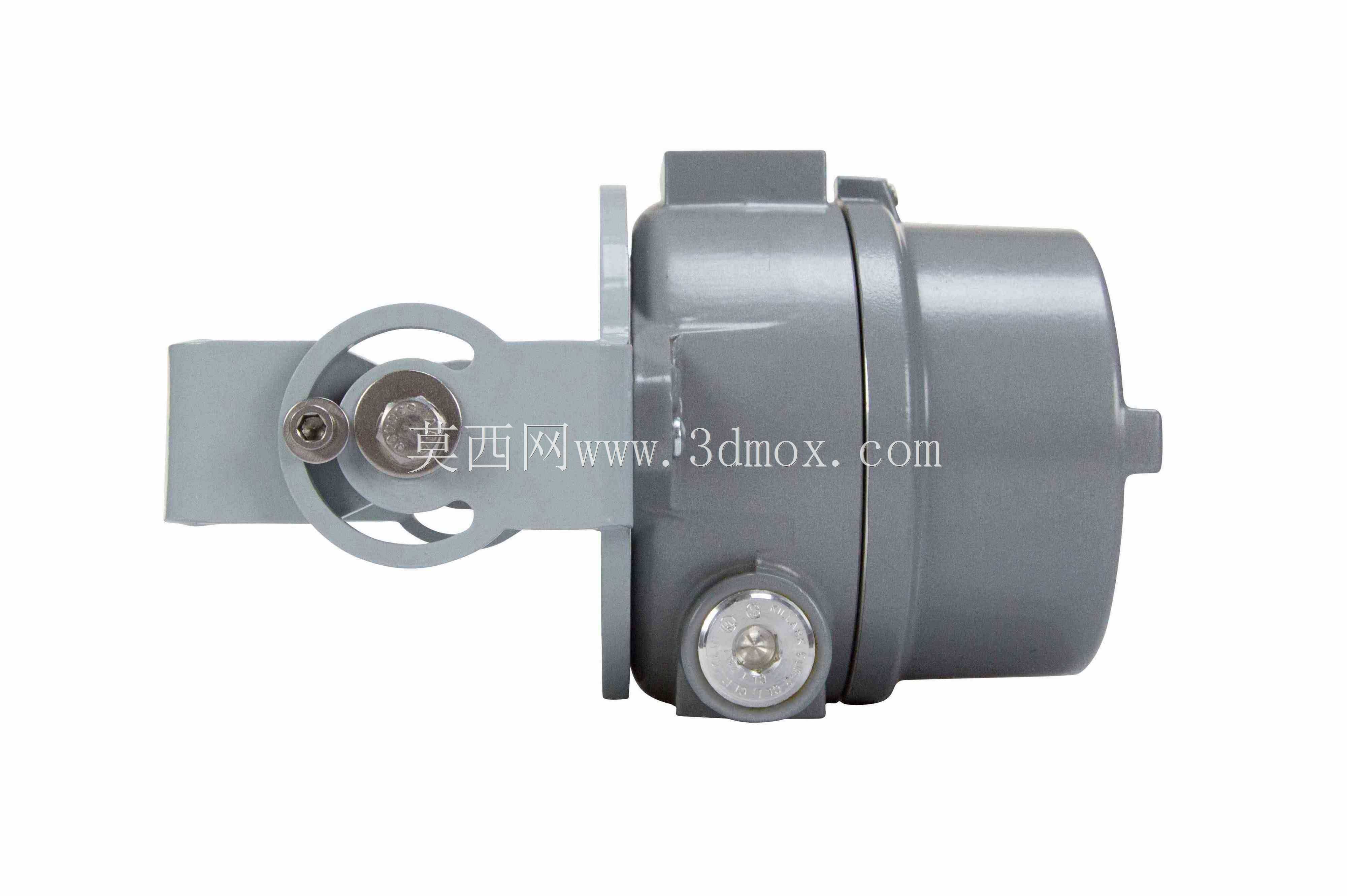

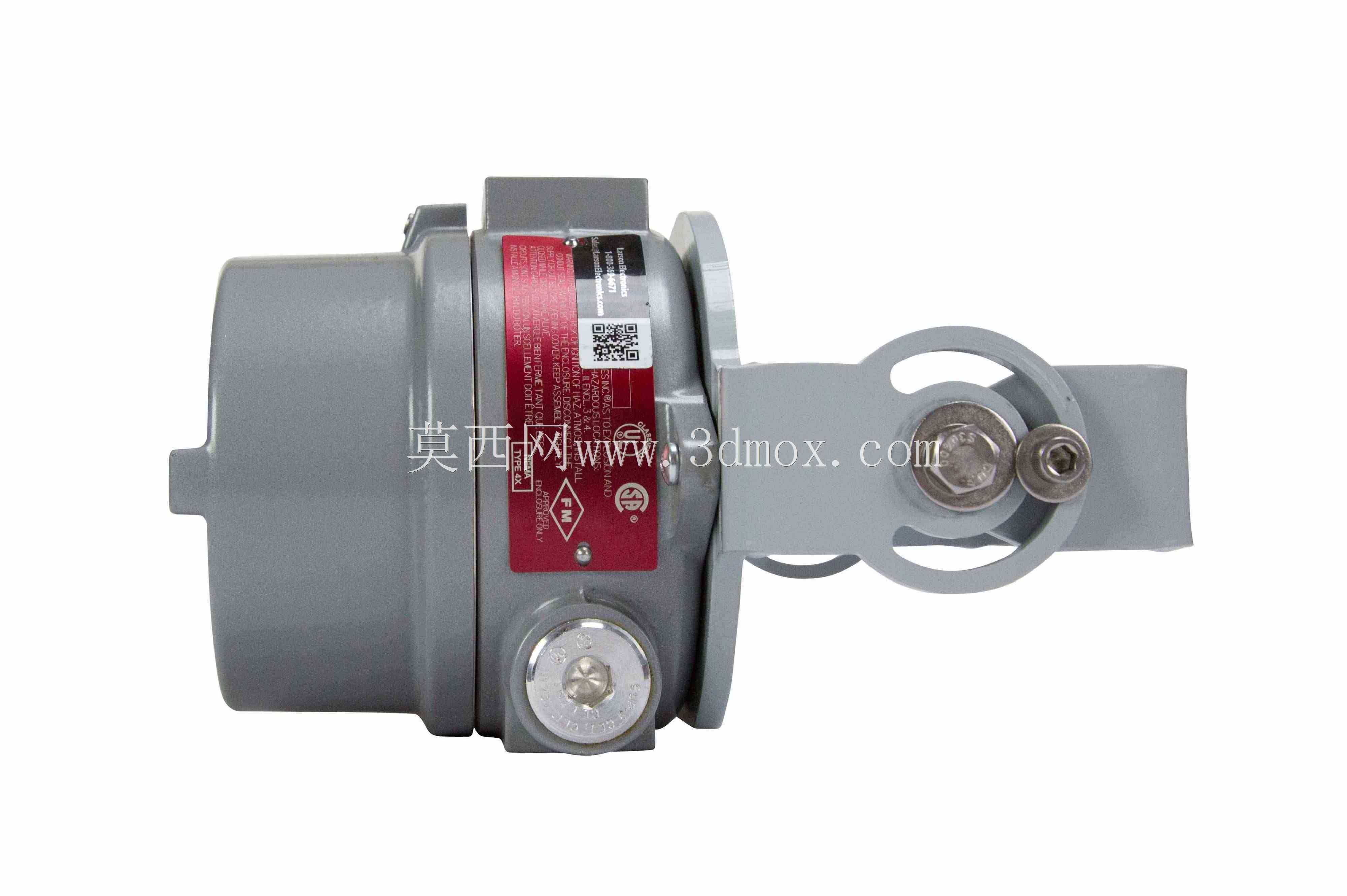

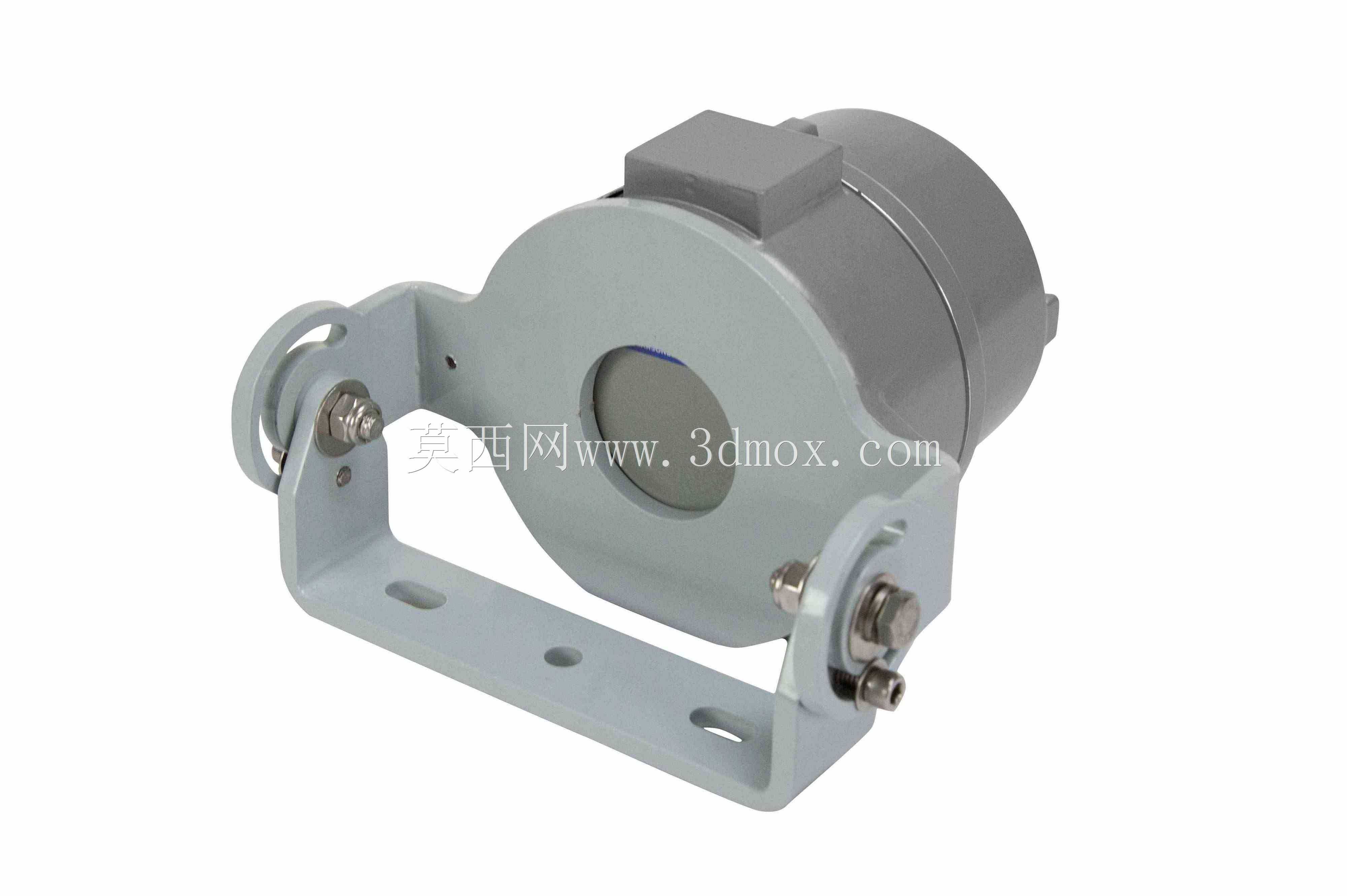

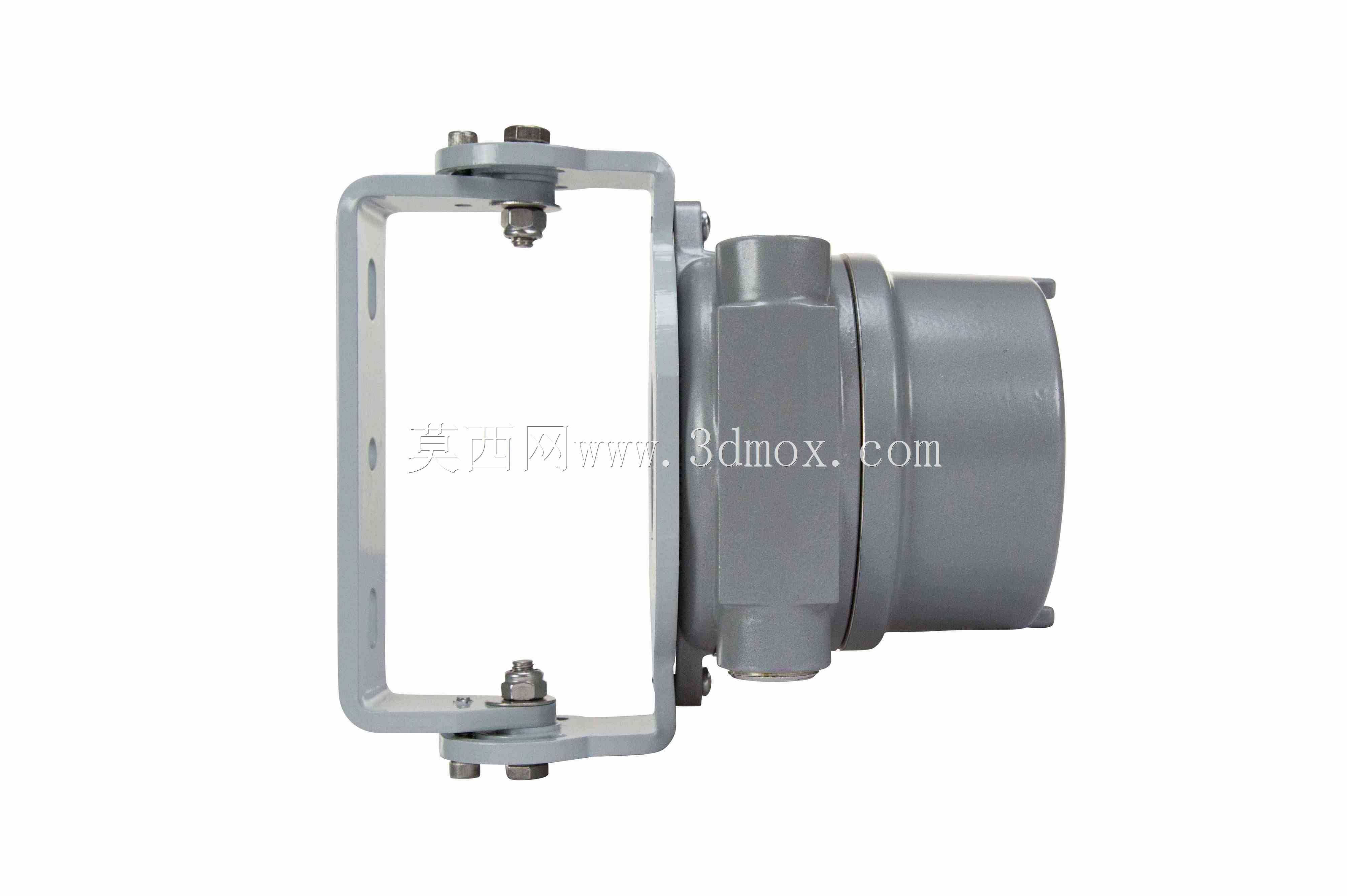

　　设备的供电与数据传输采用PoE以太网供电方案，仅需一根符合Cat5e及以上标准的以太网电缆，即可同时完成数据传输与电力供应，无需单独布设电源管线，大幅降低危险区域的布线施工难度，也减少了现场电气接点的数量，降低故障点与安全隐患；设备兼容IEEE 802.3af/at/bt标准的PoE供电设备，可根据现场布设的PoE交换机端口功率灵活适配。安装结构方面，设备自带可调式不锈钢安装支架，支架与主机之间采用锁紧螺栓结构，可在水平、俯仰两个维度调整监控角度，调整到位后通过螺栓锁紧即可固定视角；安装支架的底座预留了标准安装孔位，可直接固定在墙面、设备立柱、管廊支架等多种安装基础上，安装边界可适配常规的工业安装场景，无需额外定制转接件。

　　设备的尾线接口采用防爆密封接头，所有外接线路都通过防爆格兰头引入壳体内部，确保壳体的整体隔爆性能不会被走线破坏。在实际使用中，该设备可直接接入厂区现有NVR监控系统，无需额外配置专用解码设备，运维人员可在中央控制室直接调取现场画面，实时监控储罐液位、反应釜运行状态、现场作业人员操作情况、物料跑冒滴漏等异常状况，替代人工进入高危区域巡检，降低作业人员的安全风险。设备整体外壳做了钝化抛光处理，可在沿海高盐雾、化工区腐蚀性气体环境下长期使用，不会出现壳体锈蚀、密封失效的问题，整机重量控制在合理范围，单人即可完成安装调试作业。
