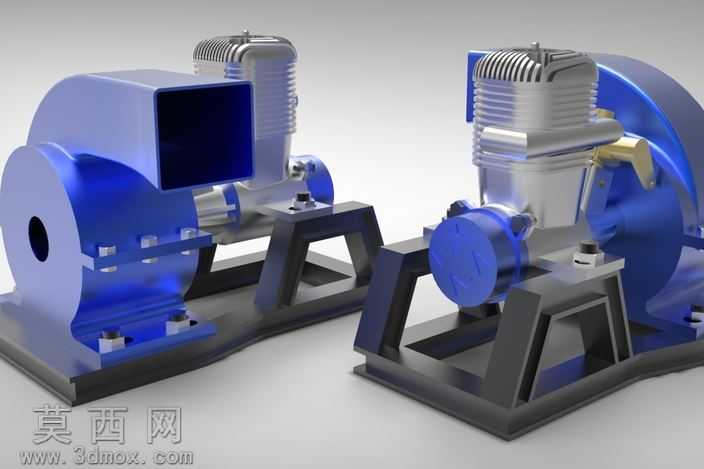

发动机配套鼓风机组合三维设计作品

本作品为发动机与鼓风机组合的工业设备三维建模成果，建模过程中严格遵循机械设计的尺寸规范与装配逻辑，首先对两类设备的核心结构进行拆解梳理，分别完成发动机缸体、散热鳍片、连接端盖，以及鼓风机蜗壳、进风口、叶轮腔的基础特征搭建，通过参数化建模方式保证各部件的尺寸匹配度，避免装配阶段出现干涉问题。材质渲染阶段针对不同部件的实际工业属性进行区分设置，发动机主体采用金属银灰磨砂材质，还原铝合金缸体的金属质感与散热鳍片的细密纹理，鼓风机蜗壳与端盖采用高光亮面蓝色烤漆材质，凸显工业设备外壳的漆面质感，底部支撑机架采用哑光黑铸铁材质，搭配螺栓紧固件的金属高光细节，还原铸铁机架厚重稳固的视觉特征。结构设计上充分考虑设备的实际运行逻辑，发动机输出端与鼓风机输入端通过同轴连接结构实现动力传递，底部机架设置有加强筋结构与安装定位孔，既保证整体支撑强度，也预留了实际安装的固定点位，鼓风机的方形进风口做了倒角过渡处理，避免直角结构带来的应力集中问题，发动机顶部的散热结构做了等距阵列排布，还原真实发动机的散热设计细节。设计思路围绕动力输出与流体输送的组合功能展开，在保证各部件结构还原度的基础上，优化了整体装配的视觉协调性，对连接部位的接缝、紧固件的排布都做了精细化处理，渲染阶段采用三点布光方式，通过主光、辅光与轮廓光的搭配，凸显金属材质的反光特性与部件的结构层次感，让整体模型既符合工业设备的真实结构特征，也具备良好的视觉展示效果，可用于工业设备教学演示、产品方案展示等场景。
