V型双缸蒸汽动力机组三维结构设计

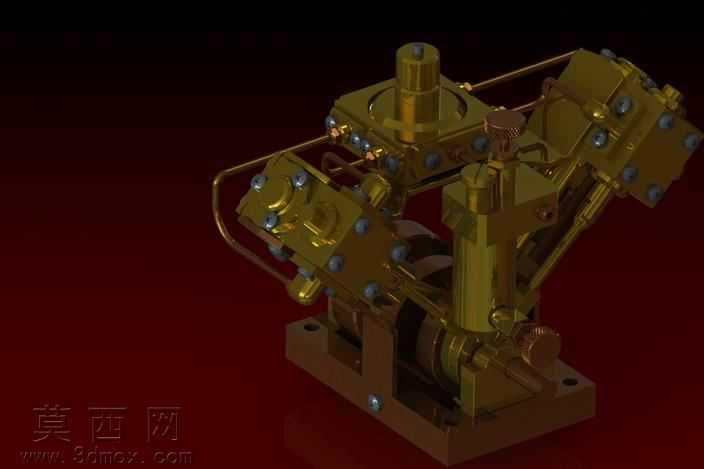

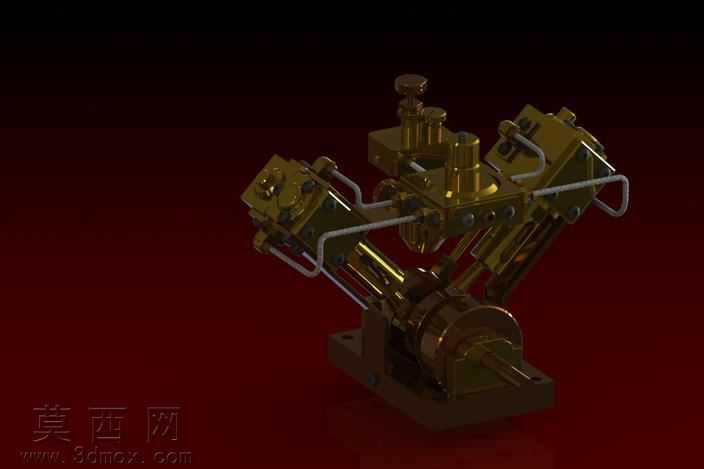

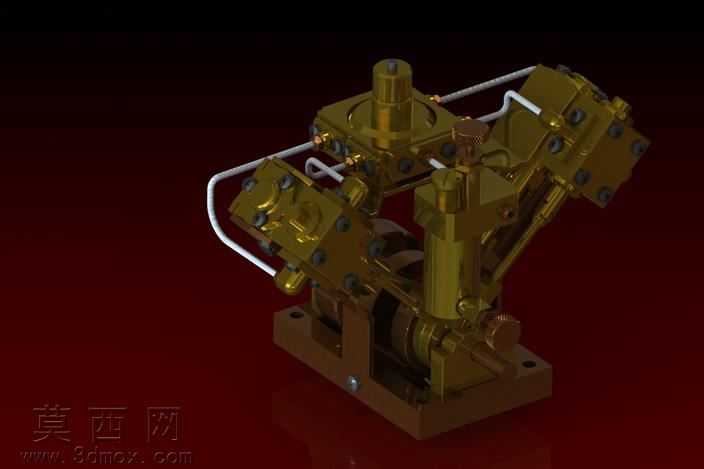

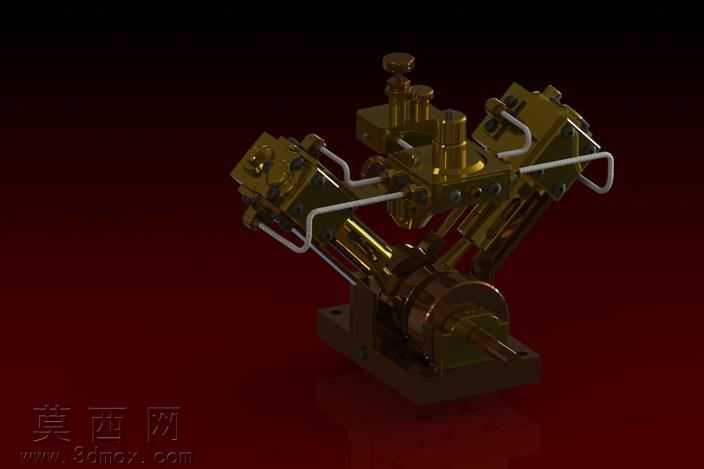

本作品为V型布局双缸蒸汽动力机组的三维建模成果，建模过程严格遵循复古蒸汽动力机械的真实结构比例，在SolidWorks软件中完成全零件参数化建模与整机装配。建模阶段首先完成底座的结构搭建，底座采用带安装孔的一体式铸造型结构设计，预留了曲轴组件、缸体组件的全部安装定位基准，保证各部件装配同轴度与位置精度符合机械设计规范。随后完成曲轴、连杆、活塞等核心传动部件的建模，各运动部件之间预留了合理的装配间隙，还原真实蒸汽引擎的运动逻辑，可实现完整的曲柄连杆运动仿真。缸体部分采用V型夹角布局，两个缸体对称分布于曲轴两侧，缸体表面的散热鳍片、紧固螺栓、气门组件均做了精细化建模，每一处螺栓的位置、气门调节结构都参考真实老式蒸汽引擎的结构进行还原，没有省略任何细节结构。外部管路部分采用扫掠特征完成铜质输汽管路的建模，还原了蒸汽从分配阀进入两个缸体的完整管路走向，管路的固定卡扣、连接接头都做了细节呈现。渲染阶段采用金属材质体系，缸体与底座部分做了做旧黄铜与古铜色金属材质调整，还原老式机械的金属质感，材质参数调整中加入了轻微的磨损痕迹与氧化质感，避免金属材质过于光亮失真；管路部分采用紫铜材质，与缸体的黄铜材质形成视觉区分，紧固螺栓采用钢质哑光金属材质，不同部件的材质粗糙度、反光度都做了差异化调整，提升模型的真实感。灯光布置采用暗调背景的三点布光方案，主光从侧上方打亮模型主体结构，辅光补全暗部细节，轮廓光勾勒模型边缘，突出机械结构的立体感与精密感，最终渲染效果清晰展现了V型蒸汽引擎的精巧结构与复古工业美感。设计过程中重点还原了蒸汽引擎的配气结构、传动结构的逻辑关系，所有部件的装配关系都符合真实机械的装配要求，既保证了外观的高度还原，也保证了内部结构的合理性，可作为复古机械结构学习、动力原理演示的数字化模型使用。
