蒸汽引擎组件进气阀结构三维建模设计

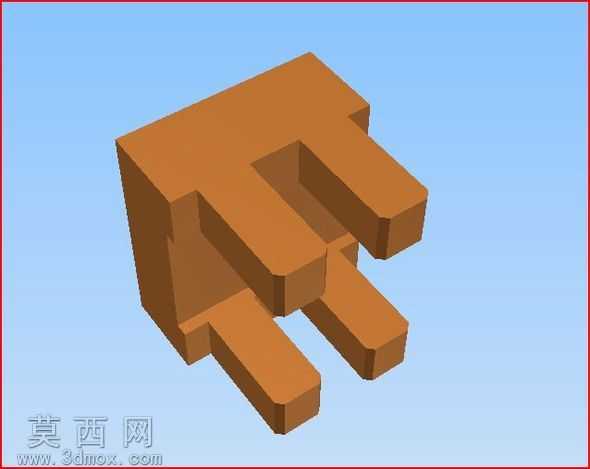

本作品为蒸汽引擎组件中的进气阀三维建模成果，建模过程依托三维设计软件完成，整体采用实体建模思路搭建零件结构，首先通过基准平面定位确定零件的安装基准与核心对称面，以拉伸凸台命令构建进气阀的主体基座结构，基座部分采用规整的方块式基体设计，保证与引擎其他组件的安装贴合度，为后续功能结构的搭建提供稳定的基础载体。在主体基座的基础上，通过多次拉伸切除与凸台叠加的方式，构建出四个向外延伸的柱状插接结构，每一个柱状结构都经过精确的尺寸约束，保证插接端的截面尺寸、伸出长度与安装位完全匹配，结构边缘采用统一的倒角处理，既避免了应力集中问题，也还原了实际零件的加工工艺特征，让模型更贴近真实工业零件的生产标准。材质渲染阶段，为模型赋予了接近铸铁材质的棕褐色哑光金属材质，调整材质的粗糙度与反光参数，还原金属零件经过加工后的哑光质感，背景采用简洁的浅蓝色渐变背景，突出零件本身的结构轮廓，通过等轴测视角的渲染设置，完整展现零件各个方向的结构特征，让观看者可以清晰辨识基座与插接柱的位置关系、结构比例。设计过程中充分考虑进气阀在蒸汽引擎中的功能定位，四个插接柱分别对应蒸汽通路的连接位与组件固定位，结构之间的凹槽区域为蒸汽导流预留了充足的空间，整体结构没有冗余的设计部分，每一处凸台与凹槽都对应实际的装配或功能需求，建模全程采用参数化设计方式，所有尺寸都添加了对应的几何约束与尺寸约束，方便后续根据引擎的整体参数调整进气阀的尺寸规格，适配不同功率的蒸汽引擎装配需求。模型的结构细节处理到位，所有的棱边都按照机械加工的常规要求添加了微小的倒角或圆角，避免模型出现尖锐的直角结构，既符合真实零件的加工逻辑，也让渲染后的模型视觉效果更加真实自然，完整还原了蒸汽引擎进气阀的结构特征与工业质感。
