兰德尔T型材拖车悬挂结构设计

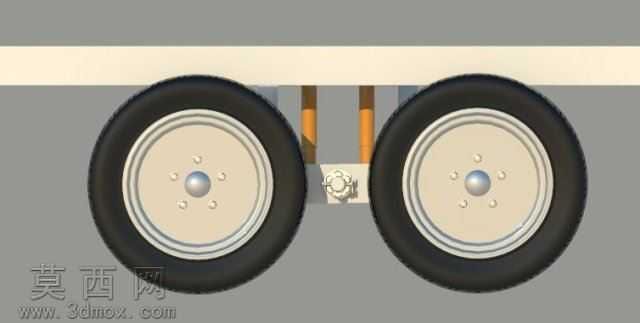

本模型采用三维建模软件完成兰德尔T型材拖车悬挂系统的全参数化设计，建模过程中严格遵循拖车悬挂的实际装配逻辑，对每一个零部件进行独立建模后按照装配约束完成整体组合，确保各部件的配合公差符合实际生产加工的精度要求。渲染阶段采用哑光金属材质模拟T型材主梁的表面质感，对轮胎部件赋予橡胶材质并添加细微的胎面纹理细节，减震杆件则采用亮面金属与防滑橡胶套的组合材质，通过环境光与定向光的搭配打光，清晰呈现各部件的结构轮廓与装配关系，同时通过爆炸视图的展示形式，将整套悬挂的所有组成零件沿装配轴向拆分排布，让观看者可以直观理解每个零件的安装位置与装配顺序。结构设计上，主体承载梁采用100毫米×50毫米规格的T型截面型材，在保证结构抗弯强度的同时有效降低整体自重，摒弃了成本较高的克莱斯勒扭力杆结构，转而采用适配自制加工零件的减震连接方案，降低了整套悬挂的制作门槛与物料成本。设计过程中优先考虑零件的易加工性，多数连接支架、固定座类零件均可采用常规板材切割、钻孔工艺完成加工，无需特殊定制的异型构件，车轮装配部分采用分体式轮毂结构，便于后期维护时的轮胎更换与轴承保养，减震部件采用对称式双杆布局，在行驶过程中可以有效过滤路面传递的颠簸冲击，提升拖车行驶的稳定性。整套悬挂的连接点位均预留了标准的安装孔位，可直接适配同规格的拖车车架进行安装，牵引连接端采用通用型拖车接头设计，可匹配多数民用牵引车辆的拖车接口，各活动部件的铰接位置均设计了对应的衬套安装位，可通过添加耐磨衬套降低部件磨损，延长整套悬挂的使用寿命。建模过程中对所有零件的壁厚、孔径、连接尺寸均做了参数化关联，后续可根据不同的载重需求快速调整型材规格、减震杆参数与轮胎尺寸，快速衍生出适配不同载重等级的拖车悬挂方案。
