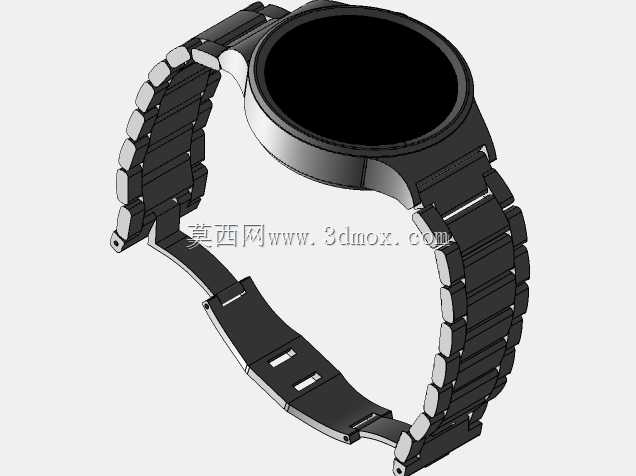

初代华为智能腕表金属表带款结构建模

　　做穿戴类消费电子结构设计的同行大多有过逆向复刻手头常用设备的经历，这次针对初代华为圆形智能腕表的建模，核心是从实际佩戴场景出发还原各部件的装配逻辑与尺寸边界。日常佩戴场景中，智能腕表需要兼顾手腕贴合度、操作便利性与结构耐用性，建模时首先要明确表体与表带的连接基准——表耳位置的生耳孔间距是核心安装边界，这个尺寸直接决定表带的适配性，测量时需要考虑表耳外侧的倒角余量，避免装配时表带与表壳出现干涉。

　　从功能特性来看，这款圆形表盘腕表的表壳采用分层结构，最外层是金属中框，承担抗摔、耐磨的防护作用，中框内侧预留了屏幕贴合的台阶位，台阶高度差需要匹配屏幕总成的厚度，保证屏幕表面与中框顶面齐平，既避免日常使用中屏幕被剐蹭，也能兼顾整机的视觉一体性。表冠位置的凸台设计需要考虑手指操作的人机尺寸，凸台突出表壳侧面的高度要满足盲操作时的触感识别，同时表冠与表壳的配合间隙要控制在合理范围，既保证转动顺畅，也避免日常进灰影响内部按键结构。

　　表带采用多节式金属链带设计，每一节链节的连接轴都需要保证转动阻尼适中，建模时每节链节的铰接孔同轴度是重点，相邻链节的接触面做了微小的圆弧倒角，避免手腕弯折时链节之间出现硬摩擦，提升佩戴的贴合度。表扣部分采用蝴蝶扣结构，扣合位置的卡扣凸台与凹槽的配合尺寸需要反复校准，保证扣合时的卡接力度足够，不会因为日常手臂晃动出现松脱，同时解锁时的按压力度符合日常使用习惯，不需要过大的按压力就能顺利开扣。

　　建模过程中没有直接照搬公开的外观参数，而是通过实际测量手头在用的真机获取尺寸，重点关注了容易被忽略的装配细节：比如表壳后盖的弧度，这个弧度需要匹配多数人手腕的曲率，保证佩戴时表背与手腕贴合，不会出现局部硌手的情况；表带最靠近表耳的几节链节做了收窄设计，避免手腕活动时链节顶到表耳外侧，影响佩戴的活动自由度；中框侧面的按键周边做了下沉的台阶，避免按键突出过多被意外触碰触发功能。

　　从结构设计的角度，这类穿戴产品的建模不能只追求外观形似，更要考虑实际生产与装配的可行性：表壳的壁厚控制在均匀的1.2mm，既保证结构强度，也控制整机重量，避免长时间佩戴给手腕造成负担；金属链节的内部做了局部掏空，在不影响结构强度的前提下降低表带整体重量，同时链节之间的连接轴采用标准生耳尺寸，方便后期用户自行更换适配的表带；表背的传感器区域预留了透明盖板的安装位，台阶位置的密封槽宽度与深度匹配常规防水胶圈的尺寸，满足日常洗手、淋雨场景下的防水需求。

　　实际建模时的装配逻辑完全按照真机的组装顺序搭建，先确定表壳的中心基准面，表盘的圆心位于整机的几何中心，以此为基准定位屏幕、中框、后盖的位置，再以表耳的生耳孔为基准装配两侧的表带链节，每装配一组部件就检查相邻部件的干涉情况，比如表带弯折到最大角度时，最靠近表耳的链节与表壳侧面的间隙保留0.3mm以上，避免长期摩擦造成表面涂层磨损。表冠的装配基准与表壳侧面的孔位保持同轴，表冠内部的按键触发柱位置对准内部轻触开关的中心，保证按压时的受力均匀，不会出现偏位导致的按键卡滞。

　　这类穿戴设备的结构建模，核心是在外观还原的基础上，把实际使用中的人机需求、装配需求、耐用性需求融入到每一个尺寸细节里，不是简单的曲面堆砌，而是让每一个结构特征都有对应的实际用途，比如中框边缘的2.5D倒角，除了提升视觉质感，更重要的是避免棱角剐蹭衣物或者皮肤；表带链节边缘的圆角处理，也是为了避免长期佩戴时链节边缘压痕手腕皮肤；表扣内侧的磨砂面设计，是为了增加与手腕接触面的摩擦力，避免腕表在手腕上滑动偏移，影响传感器的检测精度。
