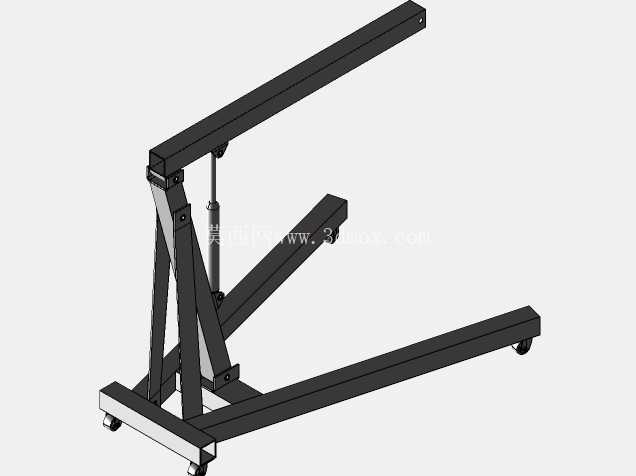

折叠式液压发动机起重吊运支架结构

　　这款手动液压折叠起重支架，是汽修车间、小型机加工工位、设备维保场景里的常用辅助吊运装备，核心用途是完成汽车发动机总成的拆装移位、重型零部件的工位间短距离转运，也可适配小型模具、重型工装的小吨位起吊作业，弥补了车间固定天车覆盖范围不足、大型叉车无法进入狭窄工位的作业短板。从结构设计逻辑来看，整体采用了可折叠的空间桁架构型，底部是前后延伸的双平行底梁结构，底梁末端配置万向脚轮，作业时可直接将底梁伸入待吊设备的工位下方，比如汽修场景里车辆举升后的底盘下方，无需额外调整车辆位置就能完成吊点对位，非作业状态下可将悬臂、支撑腿折叠收拢，整体占用空间不足展开状态的三分之一，可直接靠墙面放置，不会占用车间宝贵的工位通道空间。

　　核心承重结构采用了三角形稳定桁架设计，主支撑臂与斜向加强撑通过铰接销轴连接，既保证了起吊过程中结构的抗扭、抗弯强度，又能通过铰接点的转动实现折叠收纳，所有受力焊缝均采用连续角焊缝设计，关键铰接位置配置耐磨衬套，减少长期反复转动带来的结构磨损，延长设备使用寿命。动力单元采用集成式手动液压油缸，油缸两端分别铰接在主支撑座与悬臂中段位置，通过手动压杆驱动油缸柱塞伸出，即可带动悬臂绕主铰接点向上转动，实现重物的平稳起升，油缸自带液压锁止结构，起升到任意高度都能自动锁止，不会出现坠滑风险，卸压时通过缓慢旋开卸压阀即可控制悬臂平稳下降，下降速度可通过阀门开度自由调节，避免重物快速下落造成磕碰。

　　从安装与使用边界来看，设备展开后底梁纵向长度适配常规汽修工位的车辆底盘高度，底梁离地间隙控制在适配标准汽修举升机的作业高度范围内，可直接推入举升后的车辆下方；悬臂最大伸出长度覆盖常规乘用车发动机舱的横向宽度，吊点位置可通过悬臂上的调节孔位前后调整，适配不同重心位置的起吊重物，避免起吊后设备重心偏移发生侧翻；底部四个脚轮中两个为定向轮、两个为带刹车万向轮，移动时转向灵活，起吊作业时可踩下刹车锁定轮体，保证作业过程中设备不会发生移位。在实际作业场景中，这类起重支架不需要外接电源或气源，纯手动液压驱动，哪怕是没有动力配置的临时维保场地也能正常使用，相比电动起重设备，没有线缆牵绊、没有漏电风险，作业灵活性更强。

　　设计过程中充分考虑了工位适配性，整体结构宽度控制在常规车间通道的通行宽度范围内，折叠后可直接通过普通车间门，不需要额外拆解就能在不同车间之间转运；吊点位置标配可旋转吊钩，吊钩带防脱锁扣，起吊时挂好吊具后锁扣自动闭合，避免吊索滑脱引发安全事故。结构受力层面，所有承重杆件均采用矩形钢管焊接成型，根据不同位置的受力大小匹配不同壁厚的管材，主受力臂采用厚壁矩形管，非受力的辅助撑杆采用稍薄的管材，在保证额定起重量的前提下尽可能控制设备自身重量，单人即可推动设备移位、完成折叠收纳操作，不需要多人配合。在汽修维保场景中，这款设备可以完成发动机从机舱内的吊出、转运到发动机维修架的全流程作业，也可用于变速箱、差速器等重型底盘部件的拆装吊运；在小型加工车间里，也可用于机床上重型工件的上下料辅助、重型工装夹具的移位调整，适配多场景的小吨位起重需求，是小型生产维保场景里性价比极高的辅助起重装备。
