无人机图传发射机配套遮阳罩底部结构件

　　在无人机户外作业场景中，图传发射机作为信号传输的核心部件，常面临强光直射导致屏幕可视性下降、户外复杂环境下部件磕碰损伤的问题，这款遮阳罩底部结构件正是为适配特定型号图传发射机开发的配套承载部件，主要承担遮阳罩主体与发射机本体的连接固定、遮阳结构底部支撑定位的作用。从实际使用场景来看，外场航测、电力巡检、应急救援等无人机作业任务多在露天强光环境下开展，操作人员通过图传发射机实时回传的画面判断飞行状态、调整作业参数，一旦屏幕被阳光直射，会出现画面反光、对比度下降的情况，直接影响操作判断精度，遮阳罩通过遮挡侧向与顶部直射光线，能大幅提升屏幕可视效果，而底部结构件作为整套遮阳结构的安装基座，其设计合理性直接决定遮阳罩的装配稳定性与使用可靠性。

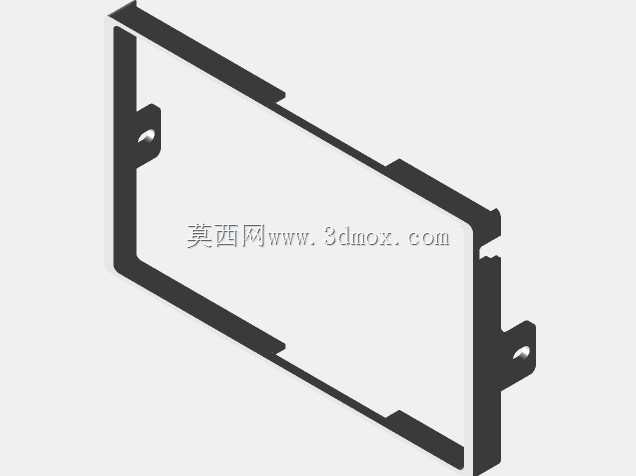

　　从结构设计思路来看，该部件采用框型一体式结构，整体沿发射机屏幕外围轮廓做适配性布局，边框宽度经过反复校核，既保证足够的结构强度承托遮阳罩上部结构，又不会过度遮挡屏幕边缘显示区域。两侧延伸出的带孔安装耳是核心连接部位，孔位位置与发射机本体预设的安装点位完全匹配，安装时无需对发射机做额外打孔改造，直接通过标准紧固件即可完成固定，装配流程简单，不会破坏发射机原有结构完整性。框体边缘做了阶梯式让位设计，对应发射机侧面的接口、按键位置预留了足够的操作空间，装配后不会影响充电、数据传输等接口的正常使用，也不会干扰侧边按键的按压操作。

　　从安装边界与尺寸适配角度来说，该结构件的内框轮廓与发射机屏幕周边的壳体凸台完全贴合，装配后框体内侧与壳体表面贴合紧密，不会出现晃动间隙，避免飞行过程中因设备振动产生异响或者结构移位。整体厚度控制在较薄的区间，不会额外增加过多设备负重，符合无人机配套配件轻量化的设计要求，同时边框的弯折角度经过优化，能为上部遮阳罩片提供稳定的支撑基础，保证遮阳片安装后保持合适的倾斜角度，在不同太阳高度角下都能起到良好的遮光效果。部件表面做了哑光处理，避免自身反光对屏幕观察造成干扰，边缘位置全部做了圆角过渡，没有尖锐毛刺，装配和使用过程中不会划伤操作人员手部，也不会刮蹭发射机壳体表面的涂层。

　　在实际功能表现上，该底部结构件除了承担连接支撑作用外，框体本身也能对屏幕边缘起到一定的防磕碰防护作用，外场作业时设备意外剐蹭到周边物体时，框体可以先于屏幕接触外力，缓冲部分冲击，降低屏幕碎裂的风险。结构的受力分布经过合理优化，安装耳位置做了局部加厚处理，即使频繁拆装或者受到一定外力拉扯，也不容易出现断裂变形的情况，能适应外场作业复杂的使用环境。整套结构没有多余的冗余设计，每一处轮廓、每一个孔位都对应实际的装配与使用需求，不存在功能浪费的结构，在满足使用强度与功能要求的前提下，尽可能压缩了部件的整体体积与重量，不会给外场携带的设备增加过多负担。
