20度角安装式碳管紧固连接座结构

　　在流体输送、气动管路排布以及轻量化设备框架搭建场景中，管路的非垂直轴向固定一直是结构设计里容易被忽略却直接影响系统稳定性的环节，尤其是带安装角度要求的碳管固定场景，常规的同轴锁紧套无法适配带偏角的安装基准，强行装配会带来碳管局部应力集中、长期运行后连接松脱的隐患，这款20度角紧固碳管的安装结构，正是针对这类带角度偏移的管路固定需求开发的专用连接件。从实际使用场景来看，这类结构常出现在小型气动设备的气路排布、无人机碳纤管机架的角向连接、实验台流体管路的倾斜布设环节，核心作用是在安装基准面与碳管轴向存在20度夹角的工况下，实现碳管的可靠锁紧，同时保证连接位置的安装基准与设备主体安装面完全贴合，避免额外加工角度转接块带来的装配累积误差。

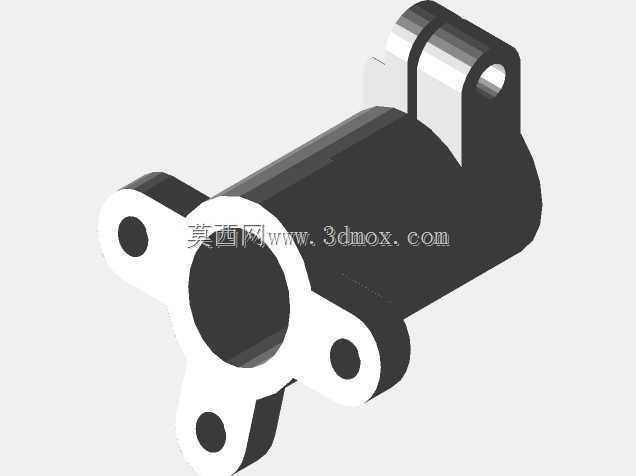

　　结构设计上，主体采用一体化的座体结构，一端为带三个安装孔的法兰式固定面，三个安装孔沿法兰圆周均匀分布，孔位的中心距经过适配常规M4/M5安装螺丝的尺寸设计，安装时可直接通过三颗螺丝将整个座体固定在设备的安装立板或平面基座上，法兰面与座体主体的夹角严格控制在20度，保证碳管装入后轴向与安装基准面形成预设的倾斜角度，无需额外调整安装垫片来凑配角度。座体的另一端为开口式的碳管锁紧腔，内腔直径适配常用规格的圆形碳管，腔体外壁带有开槽结构，配合侧方的锁紧凸耳结构，当碳管插入内腔到位后，通过凸耳上的锁紧螺丝收紧，即可让开槽的内腔产生均匀的径向收缩力，抱紧碳管外壁，这种抱紧方式不会在碳管表面产生硬压痕，对于碳纤维材质的管材来说，

　　能避免局部应力过大导致的碳管开裂问题，相比顶丝式的固定结构，抱紧力分布更均匀，抗扭转、抗轴向拉脱的性能更优。设计过程中，重点考量了安装边界的尺寸控制，法兰面的三个安装孔中心所在的圆周直径控制在常规小型安装座的适配范围内，不会因为带角度设计导致法兰尺寸过大占用过多安装空间，座体的整体轴向长度经过优化，既保证了碳管插入后有足够的抱紧接触长度，避免锁紧力不足导致碳管晃动，又不会让座体过于突出影响周边其他部件的排布。锁紧凸耳的位置设置在座体的侧上方，这个位置的选择是经过实际装配验证的，当座体固定在设备上之后，锁紧螺丝的操作空间不会被法兰安装面或者周边结构遮挡，用常规的内六角扳手即可完成锁紧操作，不需要特殊的加长工具，

　　后期维护调整碳管位置时也不需要拆卸整个座体，只需要松开锁紧螺丝即可调整碳管的插入深度，调整到位后重新锁紧即可。另外，座体的壁厚经过受力仿真验证，在承受碳管带来的径向载荷以及轴向拉脱力时，壁厚的强度储备足够，不会出现座体变形导致锁紧失效的问题，法兰面与安装基座接触的位置做了平面度处理，安装时不需要额外加工调整垫片就能保证贴合紧密，避免长期运行后因为安装面存在间隙产生振动松动。在实际选型使用时，需要注意匹配对应外径的碳管，安装前要确认安装基座的平面度，保证法兰面完全贴合后再锁紧三颗安装螺丝，碳管插入锁紧腔时要插到腔底，保证足够的接触长度，锁紧螺丝的拧紧力矩要控制在合适范围，既要保证足够的抱紧力，又要避免力矩过大导致碳管被压裂或者座体的开槽部位产生塑性变形。这类带固定角度的碳管紧固座，相比通用的直角或同轴固定座，最大的优势是直接集成了角度转接功能，不需要额外采购角度转接块进行拼接，减少了装配环节的零件数量，也降低了多个零件拼接带来的累积误差，对于需要精准控制管路或碳杆倾斜角度的设备来说，能有效提升装配效率，同时保证角度精度的一致性。
