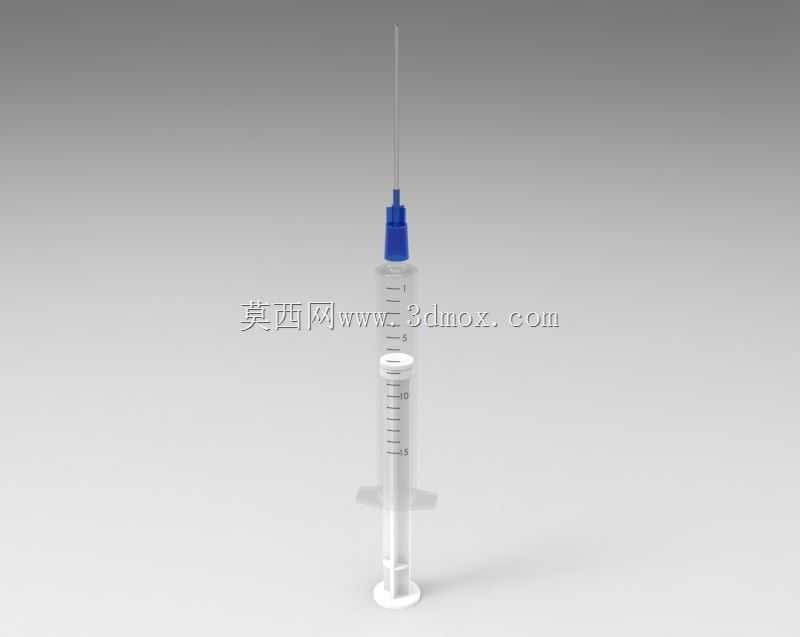

医用一次性注射器精细结构三维数模

　　在临床诊疗、实验室液体定量移取的各类场景中，注射器是出现频率极高的基础器具，小到门诊的疫苗接种、病房的药剂推注，大到实验室的微量试剂配比、工业生产中的小剂量胶体加注，都离不开这类结构简单但精度要求严苛的部件。做这个模型的时候，最先要捋顺的是各部件的配合公差逻辑，毕竟注射器的核心使用要求是推注顺滑无卡顿，同时筒身与活塞之间不能出现液体渗漏，这就对配合段的尺寸精度提出了很高要求。

　　先从针筒部分说起，筒身采用透明医用级塑料的结构形态，外壁的刻度标识是建模时需要重点还原的细节，刻度线的间距、粗细对应不同的容量量程，从筒身靠近针头锥座的位置开始排布，一直延伸到接近推杆入口的位置，每一个刻度线的长度差都要和真实产品保持一致，方便使用者快速读取推注的液体体积。筒身端部的锥座是和针头连接的关键部位，采用标准的鲁尔接头结构，锥度控制在6%的通用标准范围内，既能保证针头安装后不会在推注压力下脱落，也能兼容市面上绝大多数规格的一次性针头，不需要额外做适配结构。筒身尾部的凸缘结构是使用时手指施力的位置，两个对称的凸耳宽度要适配成年人手指的施力面，边缘做圆弧过渡，避免长时间按压时出现硌手的问题，凸缘的厚度也要控制在合理范围，保证推注过程中不会因为受力出现形变断裂。

　　然后是内部的活塞与推杆组件，活塞部分采用橡胶材质的结构形态，外径和针筒内径采用过盈配合，过盈量控制在0.1-0.2mm之间，既可以保证密封性能，又不会让推杆推动时的阻力过大，活塞上的两道密封环是防渗漏的关键结构，建模时要还原环槽的深度和宽度，保证装配后密封环能紧密贴合针筒内壁。推杆部分采用带加强筋的十字截面结构，相比实心杆结构能在保证结构强度的前提下减少材料用量，降低生产成本，推杆端部的按手尺寸要适配拇指的按压面积，表面做细微的防滑纹理处理，避免推注时手指打滑。推杆和活塞的连接采用卡接结构，推杆头部的凸台卡入活塞尾部的卡槽内，保证推拉过程中活塞不会和推杆脱开，即使是抽取液体时的反向受力，也能保证连接可靠性。

　　针头部分的结构分为针座和针管两部分，针座和针筒锥座配合的内锥面要和筒身锥度完全匹配，针管采用薄壁不锈钢管的结构形态，针尖的斜切角度控制在12-15度之间，这个角度的针尖穿刺阻力最小，能有效降低使用时的痛感，针管和针座的连接采用胶粘固定的结构，装配位置要保证针管和针座的同轴度，避免安装后针头出现歪斜。

　　建模过程中还要考虑各部件的装配边界，推杆完全推入针筒时，活塞端面要和锥座内端面保留0.1mm左右的间隙，避免过度挤压导致活塞变形，同时要保证筒内的液体能完全推净，没有残留。推杆完全拉出时，活塞的最后一道密封环不能脱离针筒内壁，防止推杆从筒身内脱出，也避免外界污染物进入筒内。各部件的拔模角度也要按照注塑生产的要求设置，筒身内壁的拔模角度控制在0.5度以内，避免影响活塞的滑动顺畅度，外壁的拔模角度可以适当放大到1度，方便注塑脱模。

　　从实际使用的场景出发，这个模型的结构还原覆盖了日常使用中会接触到的所有细节，不管是用于医疗器具的结构教学、注塑模具的设计参考，还是用于医疗场景的动画演示，都能提供准确的结构参考，不需要再额外对配合尺寸、结构形态做二次调整。很多人觉得注射器结构简单，实际上每一处的尺寸设计都经过了大量的临床验证，从锥座的配合公差到活塞的过盈量，再到推杆的截面形状，每一个细节都直接影响使用体验和功能可靠性，建模时不能只做外形的形似，要把这些藏在外观之下的工程逻辑还原出来，才能让数模具备实际的参考价值。
